Guía de Instalación Rápida

Siga estos pasos para instalar físicamente y encender su cámara OV80i por primera vez.

¿Qué hay en la caja?

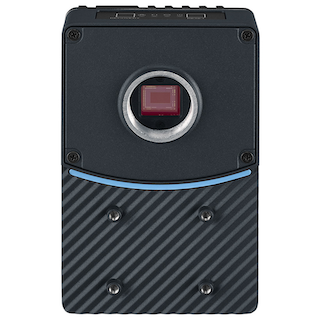

Cámara inteligente OV80iPlaca de montajeCable M12 de 12 pinesCable M12 de 8 pines X-Coded a RJ45Bloque terminal o Adaptador de fuente de alimentación
Cámara inteligente OV80iPlaca de montaje o soporte (si se solicitó)Cable M12 de 12 pines A-Coded (Pigtail o Extensión)Cable Ethernet M12 de 8 pines X-Coded a RJ45Bloque terminal o Adaptador de fuente de alimentación (opcional)

Herramientas Requeridas

Llave AllenDestornillador de cabeza planaAlimentación 24VDC
Llave Allen de 4 mm (para montajes)Destornillador de cabeza plana pequeño (para cableado del Bloque de Terminales)Fuente de alimentación 24 V DC (salida mínima de 1 A)

Conexiones Eléctricas

aviso

Confirme el pinout antes de encender. Un cableado incorrecto puede dañar la cámara. Para obtener los detalles completos del cableado, consulte Power + M12 Wiring Guide.

El OV80i utiliza un conector M12 de 12 pines A-coded para toda la alimentación, E/S y comunicación.

  • ** Pines de alimentación:**
    • Pin 7 = 24 V DC (+)
    • Pin 8 = GND (−)

Puede:

  • Utilizar un cable pigtail conectado directamente a una fuente de alimentación regulada de 24 V DC (salida mínima de 1 A).
  • O conectarse a través de un M12 to Terminal Block Base, que expone todos los pines.

Montaje de la Cámara

  1. Utilice el soporte incluido o un montaje personalizado.
  2. Asegúrese de que la cámara esté estable y fijada de forma segura.
  3. Coloque la cámara a la distancia de trabajo especificada para su lente.
nota

La OV80i utiliza lentes C-mount.

tip

Para obtener los mejores resultados, evite brillos, sombras o contraluces.


Configuración de Red y Pantalla

  1. Conecte el puerto Ethernet a una computadora portátil o a un switch.
  2. Configure su computadora para la subred 10.250.0.X para comunicarse.
nota

La cámara se entrega con:

  • IP estática: 10.250.0.100
  • DHCP: Desactivado por defecto (puede activarse en la configuración)

Para acceso de emergencia, conéctese vía Micro-USB y abra http://192.168.55.1 en un navegador (funciona independientemente de la configuración de Ethernet).

Conecte un monitor de 1920×1080 al puerto HDMI para ver una HMI simplificada en modo de solo lectura para visualización en tiempo real. Esta es solo para visualización y no interactiva.


Especificaciones de Red

Las cámaras Overview.ai (p. ej., OV20i, OV80i) son sistemas de visión con IA industriales que típicamente cumplen con las siguientes especificaciones de red:

CaracterísticaValor típico
InterfazEthernet de 1 Gbps
ProtocoloTCP/IP (a menudo con FTP/MQTT/REST/API)
Uso típico de ancho de banda~15–50 Mbps por cámara (varía según resolución de la imagen, frecuencia y modelo de IA)
Ancho de banda picoPuede aumentar brevemente hasta 100–200 Mbps durante cargas de imágenes o ráfagas

Regla general (por cámara):

  • Velocidad de puerto mínima: 1 Gbps
  • Búfer recomendado por puerto: >100 KB para manejar ráfagas
  • Capacidad de uplink/backbone: Si se agregan cámaras a un switch, el uplink debe manejar ~200–300 Mbps por cámara (teniendo en cuenta el overhead)

Verificación de Encendido

Una vez alimentada:

  • LED de alimentación (la más a la derecha) debe estar de color sólido Verde.
  • LED de Ethernet (la más a la izquierda) debe estar Naranja si está conectada.
  • El arranque se completa en ~30 segundos.

Listo para Usar

En Chrome o Edge, abra: http://10.250.0.100 para acceder a la interfaz web de la cámara.


Video Walkthroughs

¿Prefiere ver videos en lugar de leer? Consulte nuestros video walkthroughs en la página de inicio para guías visuales paso a paso sobre la creación de recetas, configuración de inspección e integración.

🔗 Ver También

Dibujos 2D

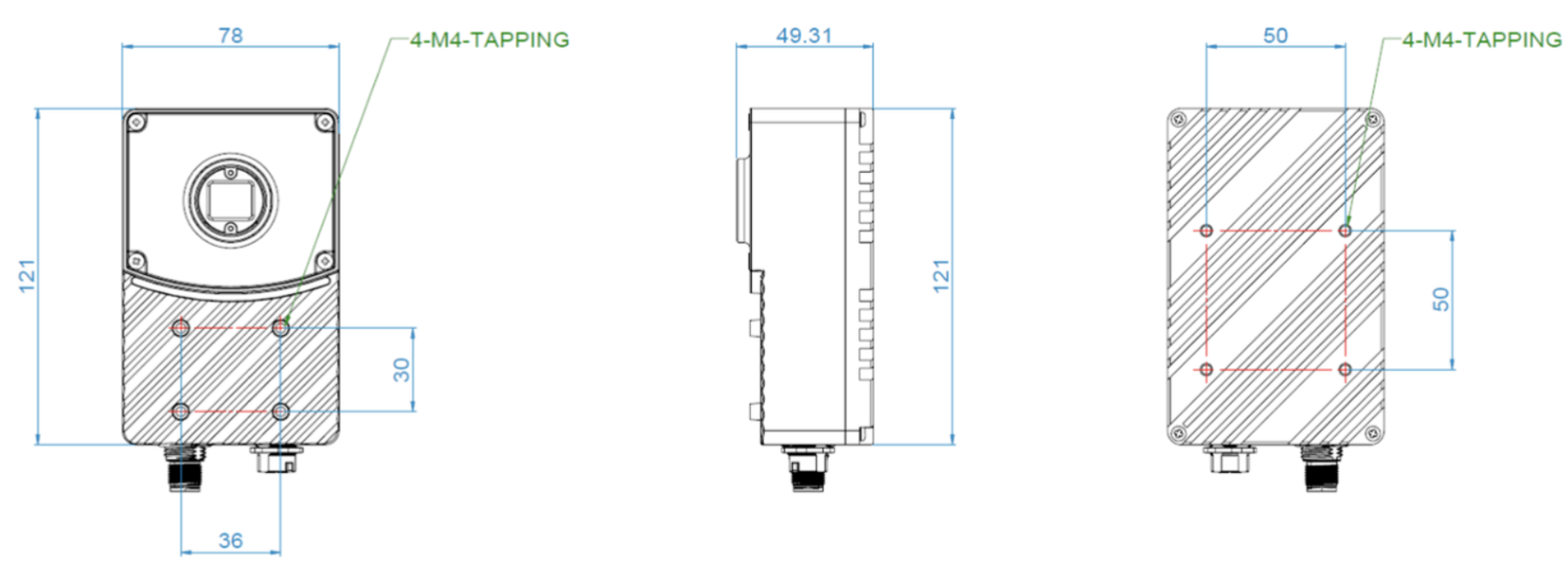

Dimensiones OV80i (mm):

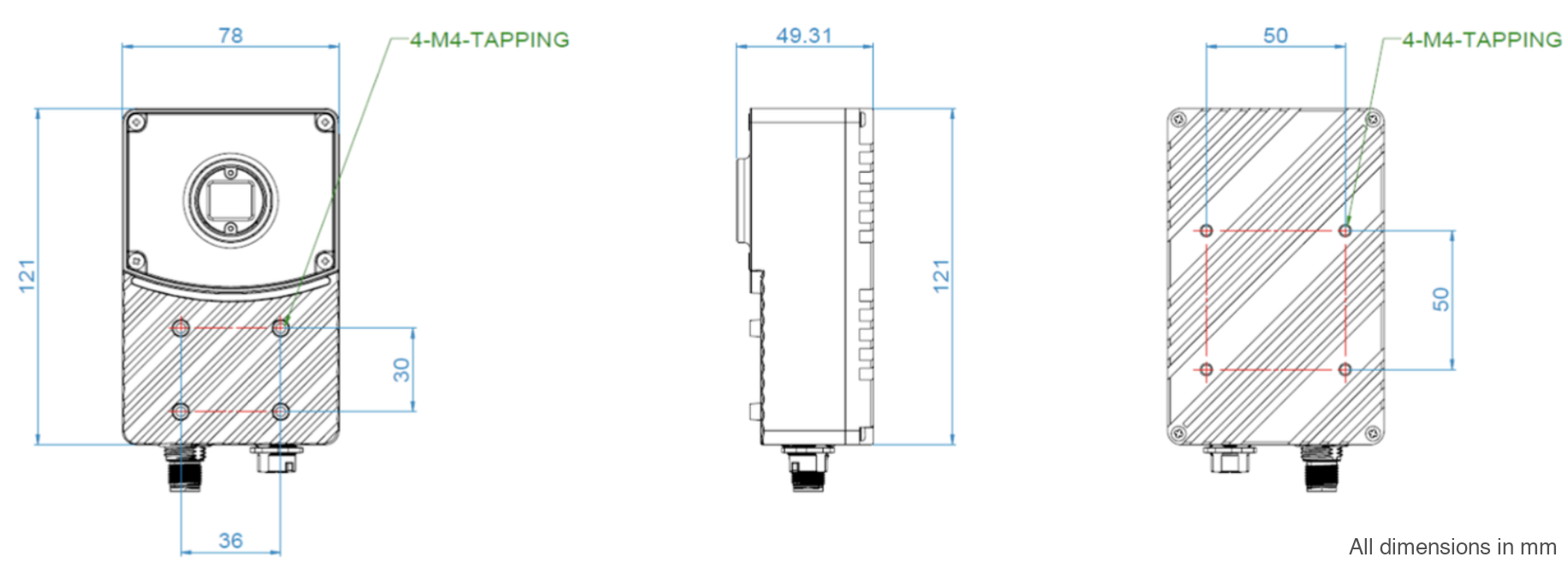

OV80i Dibujo 2D

Descargar Modelos 3D

Descargue modelos CAD 3D para la placa de montaje, el soporte y el cuerpo de la cámara para la planificación de la integración:

OV80i:
