Guía de Configuración de Imágenes
Esta guía le guía a través de la configuración de la imagen y la iluminación en el OV80i para lograr una calidad de inspección óptima. Incluye la configuración de enfoque, exposición, iluminación y modo de disparo.

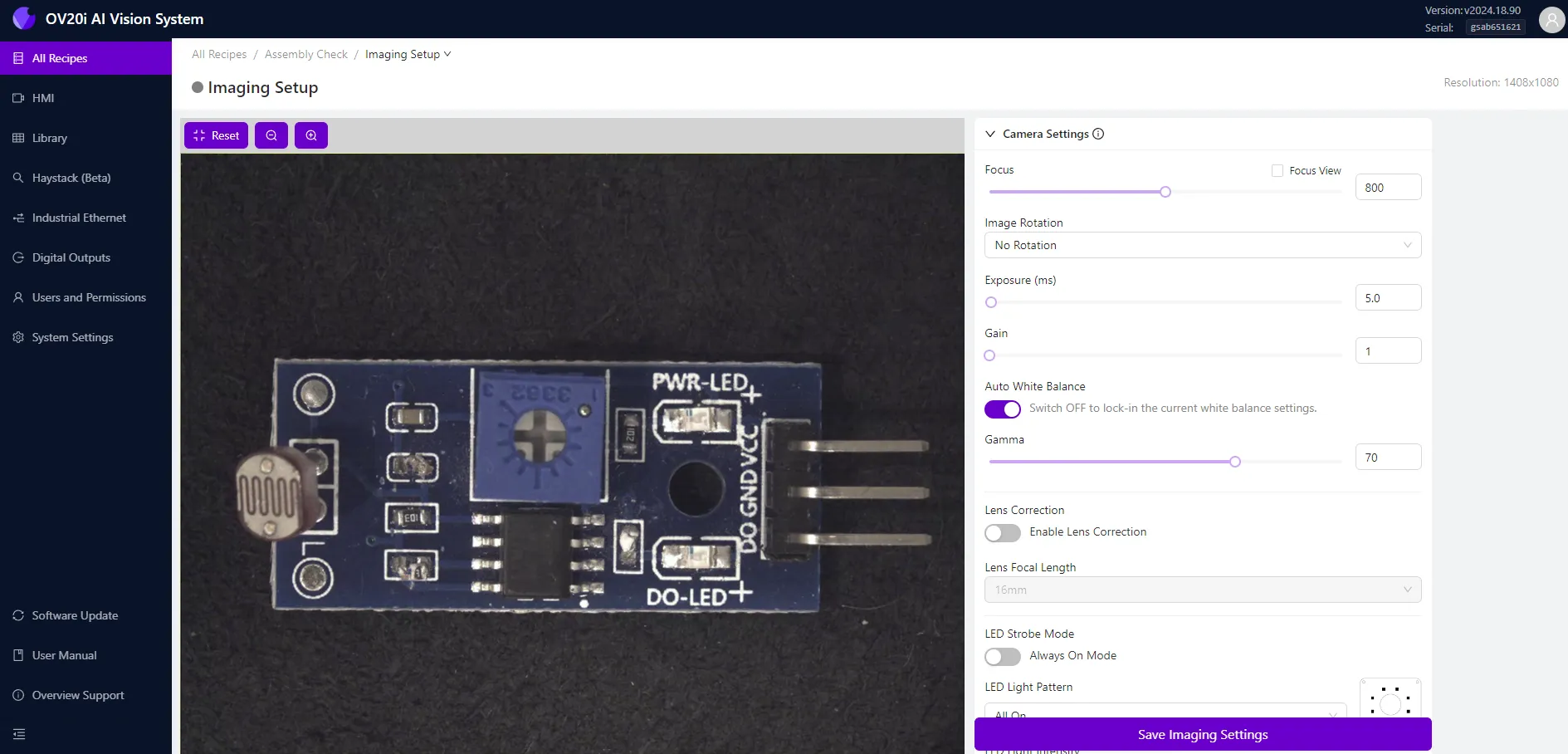

Vista previa en vivo y Zoom
- El panel de vista previa (lado izquierdo) muestra una vista en vivo de la señal de la cámara OV80i.
- Utilice las herramientas Acercar / Alejar (esquina superior izquierda) o la rueda del ratón para ajustar la magnificación de la vista previa.
- Haga clic en Restablecer o cambie de página para devolver el zoom a su valor predeterminado.
nota
El Zoom solo afecta a la visualización en pantalla, no al campo de visión real de la cámara.
Configuración de la Cámara
| Ajuste | Descripción |
|---|---|
| Enfoque | Ajuste utilizando el control deslizante o la entrada numérica. Desplácese a la izquierda para objetos más cercanos, a la derecha para objetos más lejanos. |
| Vista de Enfoque | Habilítela para resaltar bordes y mostrar una puntuación de enfoque (arriba a la derecha). Una puntuación mayor = mayor enfoque. |
| Rotación de Imagen | Voltee la vista (180°) para coincidir con la orientación del usuario. No afecta los datos del modelo. |
| Exposición (ms) | Establece el tiempo de obturación. Mayor = imagen más brillante, pero mayor desenfoque por movimiento. |
| Ganancia | Ilumina digitalmente la imagen. Úselo con cuidado para evitar ruido. |
| Auto White Balance | Habilitado por defecto. Ajusta automáticamente los colores. Desactive OFF antes de guardar la configuración de imágenes. |
| Gamma | Ajusta el contraste de la imagen directamente desde el sensor de la cámara. |
| Corrección de Lentes | Habilite y seleccione la longitud focal para compensar la distorsión de la lente. |
Configuración de Iluminación
| Opción de Iluminación | Descripción |
|---|---|
| Modo Estroboscópico LED | Cuando está habilitado, los LEDs parpadean solo durante la captura de imágenes. Cuando está deshabilitado, los LEDs permanecen encendidos de forma continua (recomendado durante la configuración). |
| Patrón de Luz LED | Elija qué cuadrantes del LED están activos: izquierda, derecha, superior, inferior, o combinaciones. |
| Intensidad de la Luz LED | Ajuste el brillo del LED integrado usando el control deslizante o la entrada numérica. |
Control Fotométrico
Habilite para mejorar la captura de imágenes en superficies desafiantes como piezas con relieves, texturizadas o reflectivas.
- OV80i captura múltiples imágenes con ángulos de iluminación variables.
- Se genera una imagen compuesta para reducir sombras y mejorar la visibilidad de las características.
| Opción | Descripción |
|---|---|
| Secuencia | Elija entre: Left+Right, Top+Bottom, All Sides. |
Configuración de Disparadores
Seleccione su método de captura de imágenes deseado:
| Tipo de Disparador | Descripción |
|---|---|
| Manual HMI Trigger | Utilice el botón Capturar desde la página HMI. Recomendado durante la configuración. |
| Hardware Trigger | Dispara mediante una entrada física (botón, sensor, etc.). |
| PLC Trigger | Dispara mediante una señal digital desde el PLC. Requiere configuración de Ethernet/IP o PROFINET. |
| Interval Trigger | Captura automáticamente a un intervalo de tiempo fijo. |
| Aligner Trigger | Captura solo cuando Alignment Block detecta una coincidencia. |
Opciones Avanzadas de Disparador
| Ajuste | Descripción |
|---|---|
| Trigger Delay (μs) | Retraso entre la señal de disparo y la captura de imagen. |
| Trigger Debounce (μs) | Tiempo mínimo durante el cual una señal debe permanecer estable para ser válida. |
| Interval (ms) | Tiempo entre capturas automáticas (para Interval Trigger). |
| Throttle (ms) | Tiempo mínimo entre cualquier dos capturas. |
En los modos PLC y Hardware Trigger, la vista previa en vivo está deshabilitada.
Use Manual HMI Trigger durante la configuración y las pruebas.
Guardar Configuración
Siempre haga clic en Guardar Configuración de Imagen (esquina inferior derecha) después de ajustar el enfoque, la iluminación o la configuración de disparo.
Consejos de Configuración de Imagen
- Coloque el OV80i de modo que la pieza llene la mayor parte posible del fotograma.
- Minimice la luz ambiental — confíe en los LEDs integrados del OV80i para reducir sombras.
- Para piezas en movimiento: exposición más baja, ganancia mayor para evitar el desenfoque.
