Guía de Alimentación y Cableado M12
Esta guía explica cómo alimentar adecuadamente la cámara OV80i utilizando un conector M12 de 12 pines codificado A — ya sea a través de una conexión directa a la fuente de alimentación o mediante un adaptador de bloque de terminales.
Requisitos de Alimentación
- Voltaje de Entrada: 24 V DC ±10%
- Corriente de Consumo: 1 A (típica)
- Potencia de Consumo: ~10 W típico
- Conector: M12 de 12 pines codificado A (Macho en la cámara)

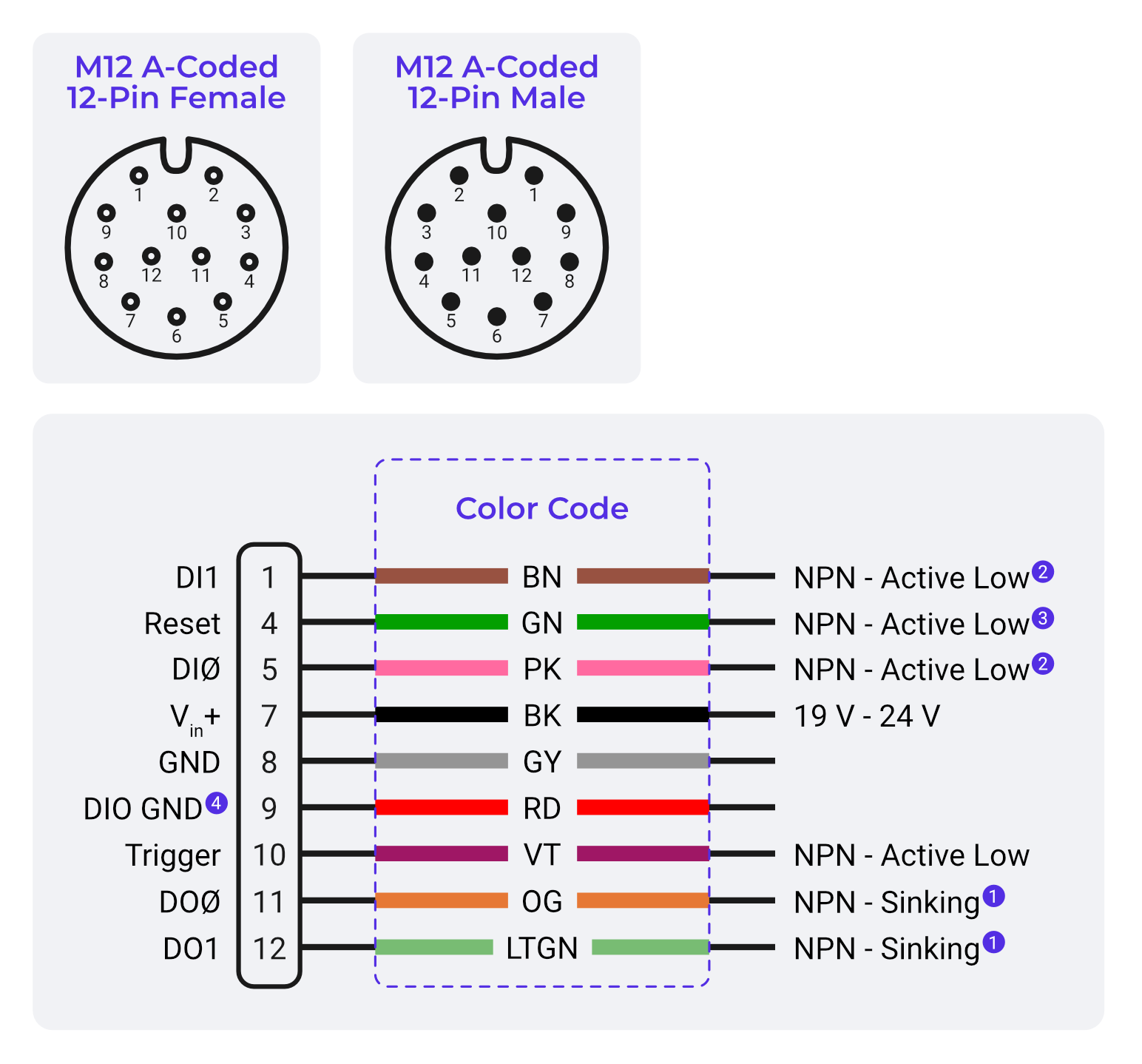

Asignación de Pines de Alimentación (Según Documentación)
| Pin # | Función |
|---|---|
| 7 | +24V (Vin+) |
| 8 | GND |
Opción 1: Cable M12 a Fuente de Alimentación
Utilice un cable M12 de 12 pines tipo pigtail de terceros o compatible con Advantech.
Pasos:
- Identifique los cables para el Pin 7 (generalmente BK) → conéctelos a +24V.
- Identifique los cables para el Pin 8 (a menudo GY) → conéctelos a GND.
- Conecte firmemente a una fuente de alimentación regulada de 24 V DC (salida mínima de 1 A).
- Encienda y confirme que el LED de alimentación (el más a la derecha) está verde.
Opción 2: Adaptador M12 a Bloque de Terminales
Utilizado para pruebas rápidas en bancada o instalaciones modulares.
- Utilice una placa de derivación que exponga los 12 pines.
- Conecte +24 V DC (regulado, salida mínima de 1 A) al Pin 7.
- Conecte GND al Pin 8.
- Use los terminales restantes para I/O, disparadores y salidas si es necesario.
Confirmación del Estado de Alimentación
- ✅ LED de alimentación = Verde → Sistema OK
- ❌ LED de alimentación = Rojo → Bajo voltaje, polaridad incorrecta o fallo de cableado
- ✅ LED Ethernet = Naranja → Enlace de red activo
- ❌ LED Ethernet = Apagado → Sin enlace de red
Recordatorios de Seguridad
- Apague siempre la alimentación antes de volver a cablear.
- Utilice solo fuentes de alimentación industriales reguladas de 24 V.
- Verifique la polaridad antes de conectar.
- Si tiene dudas, mida el voltaje en los pines del cable M12 antes de enchufarlo.
