So verwenden Sie ChatGPT mit Node-RED

Dieser Deep Dive zeigt, wie ChatGPT mit Node‑RED verwendet werden kann.

---

Hinweise

• All Block Outputs enthält alle Informationen, die ausgegeben werden, sobald ein Bild ausgelöst wird.

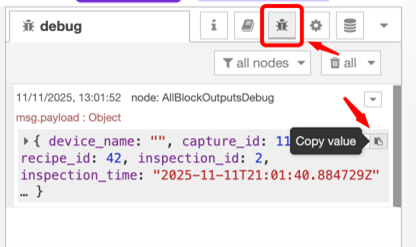

• Kopieren Sie die Debug-Ausgabe von All Block Outputs.

All Block Outputs

Dieser Node gibt nach jeder von der Kamera durchgeführten Aufnahme Daten aus, die alle AI-Block-Daten enthalten. Die Daten liegen in Form eines JSON-Objekts vor. Sie umfassen Folgendes:

Payload-Feld	Typ	Beschreibung
payload.capture_id	integer	Die Capture-ID dieser Aufnahme
payload.recipe_id	integer	Die Recipe-ID dieses Recipes
payload.camera_id	string	Eine eindeutige Zeichenkette zur Identifikation dieser Kamera
payload.inspection_id	integer	Eine fortlaufende 16-Bit-Ganzzahl, die für jede Inspektion inkrementiert wird
payload.inspection_time	string	ISO 8601-formatierter Zeitstempel der Aufnahme für jede Inspektion
payload.image_url	string	HTTP-URL zum aufgenommenen Bild (jpg)
payload.alignment.success	boolean	Ob das Teil erfolgreich ausgerichtet wurde oder nicht
payload.alignment.center_location_x	integer	X-Koordinate des Mittelpunkts des ausgerichteten Teils
payload.alignment.center_location_y	integer	Y-Koordinate des Mittelpunkts des ausgerichteten Teils
payload.alignment.confidence	float (0-1)	Konfidenz der Ausrichtung

ChatGPT/Gemini/Copilot

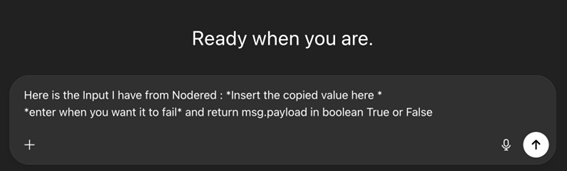

• Geben Sie den Prompt ein: „Here is the Input I have from Node Red : Insert the copied value here. enter prompt when you want it to fail and return msg.payload in boolean True or False"

Beispiel

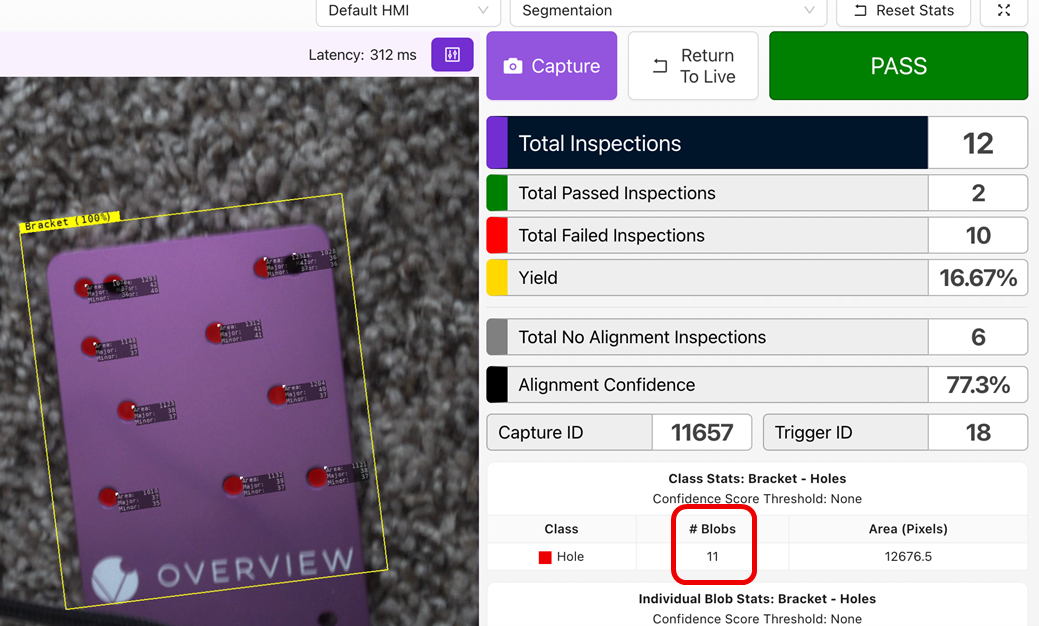

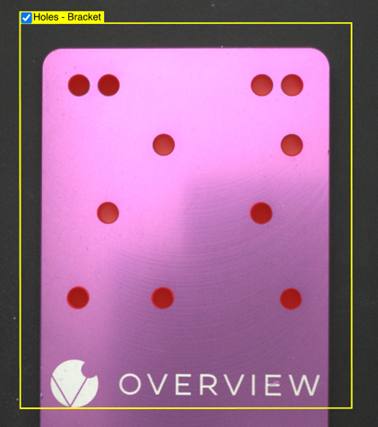

• Hier haben wir der AI beigebracht, nach Löchern in der Montageplatte zu suchen.

• Kopieren Sie die Werte aus dem debug-Block in Node-RED und fügen Sie sie in ChatGPT mit dem folgenden Beispiel-Prompt ein.

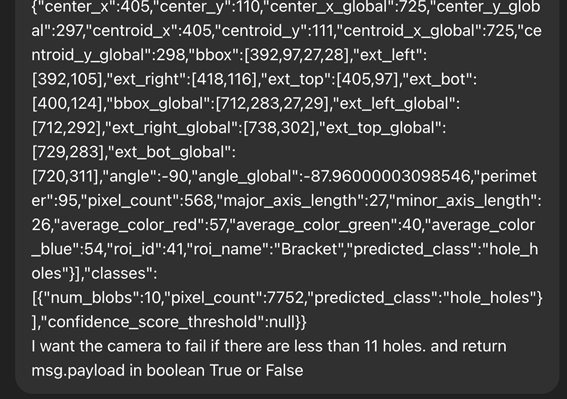

  • „Here is the Input I have from Node Red : Insert the copied value here. I want the camera to fail if there are less than 11 holes and return msg.payload in boolean True or False"

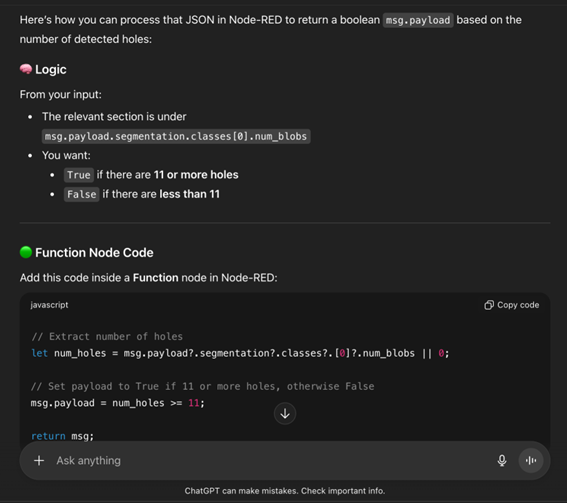

• Schauen Sie sich den function-Block an und lesen Sie die Kommentare zur Logik.
• Prüfen Sie, ob er die richtige Aufgabe ausführt (das, was angefordert wurde), und kopieren Sie den bereitgestellten Code, falls dies der Fall ist.

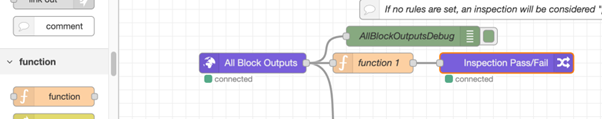

• Fügen Sie aus den Nodes einen function-Node hinzu und verbinden Sie ihn mit dem Inspection Pass/Fail-Block.

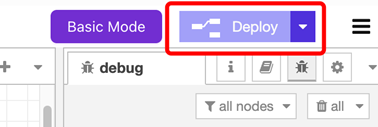

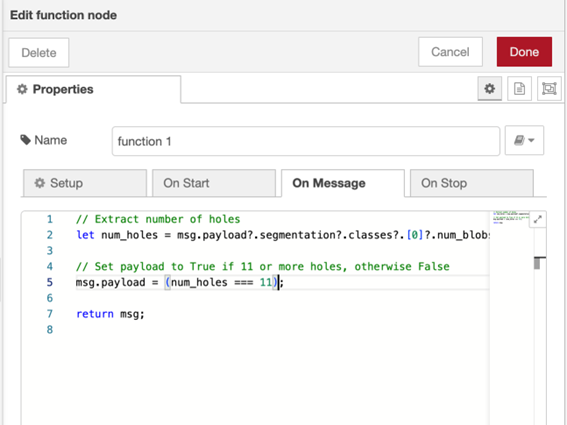

• Kopieren Sie den Code in den function-Block, stellen Sie sicher, dass alle Nodes korrekt verbunden sind, und klicken Sie auf Deploy.
