Diagramas de Temporización de E/S

Esta página detalla las especificaciones de temporización de E/S digital para el OV80i, incluyendo la temporización de la señal de disparo, la latencia de salida y los anchos de pulso recomendados.

Temporización de Entrada Digital​

Temporización de Entrada de Disparo (Pin 10)​

ParámetroEspecificación
Tipo de Activación de EntradaNPN (Pull to GND)
Ancho de Pulso Mínimo10 ms
Rebote de Entrada~5 ms
Frecuencia Máxima de Entrada~20 Hz
Tipo de SeñalContacto seco o colector abierto

El disparo se activa una vez por pulso

Ideal para sensores con transiciones de salida limpias

Temporización de Salida Digital​

Temporización de Salida de Resultado (Pines 11 y 12)​

EventoTemporización
Retraso de Activación de Salida~10–15 ms después de la inferencia
Duración Activa de SalidaConfigurable (predeterminado 100 ms)
Corriente Máxima100 mA
Tipo de Lógica de SalidaNPN de colector abierto (conecta a GND)

Se requiere pull-up externo a 24 VDC para la mayoría de PLCs.

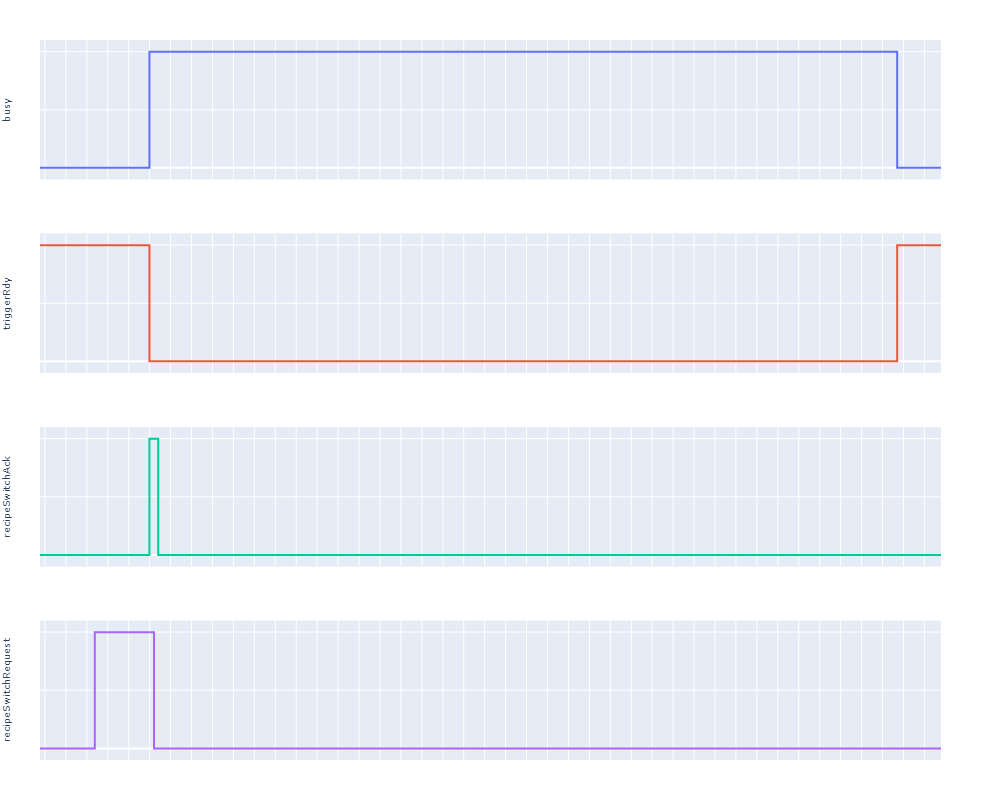

Secuencia de Temporización Típica (Disparo Digital)​

CopyEdit
     Trigger Pulse
         ___
        |   |____________________
        |
        |<-- 10 ms -->|

     Inference Timing (AI Process)
                      _______________________
                     /
    Result Output __/

        |<-- ~10–15 ms after trigger -->|

Configuración Recomendada​

  • Disparo mediante contacto seco, sensor NPN o salida de sumidero del PLC
  • Establezca un ancho de pulso mínimo: 10–20 ms
  • Configure la duración de la salida mediante la interfaz de usuario o una etiqueta PLC si es necesario


Mejores Prácticas​


  • Utilice cables blindados para minimizar el ruido
  • Confirme que el comportamiento de los bordes ascendentes y descendentes coincida con las expectativas del PLC
  • Verifique la salida con una lámpara de prueba o multímetro durante la configuración
  • Evite el rebote de la señal utilizando sensores con rebote incorporado
