Matriz de Comportamiento de LEDs
Esta página explica el comportamiento y el propósito de cada indicador LED en la cámara OV80i, según color y función.
Utilícelo como referencia visual rápida durante la configuración, inspección y solución de problemas.
Ubicaciones y Significados de los LEDs

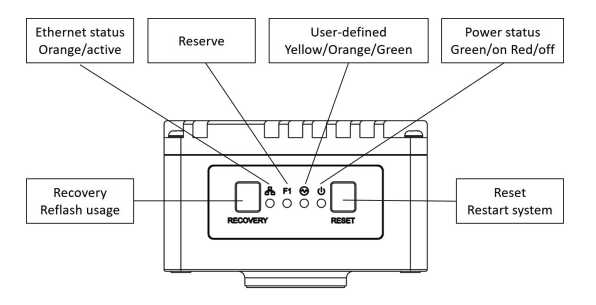

El OV80i incluye 4 indicadores LED en el panel superior del dispositivo, cada uno con un propósito distinto:
| Etiqueta LED | Color | Función |
|---|---|---|
| Estado de Ethernet | 🟠 Naranja (Activo) | Indica el enlace de red o la actividad |
| Reserva | (Apagado) | Reservado para uso futuro |
| Definido por el usuario | 🟡/🟠/🟢 Amarillo, Naranja, Verde | Reservado para comportamientos definidos por software |
| Estado de Alimentación | 🟢 Verde (Encendido) / 🔴 Rojo (Fallo) | Indica el estado de energía y salud del sistema |
Funciones de Botón
| Botón | Función | Notas |
|---|---|---|
| Recuperación | Reflasheo del firmware | Úselo solo si lo indica el soporte técnico |
| Reiniciar | Reiniciar el sistema | Reinicio seguro |
Tabla de Referencia Rápida de LEDs
| LED | Estado | Qué significa |
|---|---|---|
| Ethernet (🟠) | Sólido o intermitente | Enlace de red presente y activo |
| Alimentación (🟢/🔴) | Verde = Encendido | El sistema está alimentado y operativo |
| Rojo = Fallo | Fallo de alimentación detectado (verifique la entrada de energía) |
Notas de Uso en Campo
- ¿El LED de Ethernet no está encendido? → Verifique la conexión del cable, el estado del switch o un conflicto de IP estática
- ¿El LED de alimentación es rojo? → Confirme la entrada de 19-24 VDC y el encaje del conector M12
- ¿El LED definido por el usuario tiene un color inesperado? → Verifique la lógica en su flujo de Node-RED
