电源 + M12 布线指南
本指南介绍如何通过 M12 12-pin A-coded 连接器为 OV80i 摄像头供电——可通过直供电源连接或端子排适配器实现。
供电要求
- 电压输入： 24V DC ±10%
- 功耗： ~10W（典型）
- 连接器： M12 12-pin A-coded（相机端为公头）

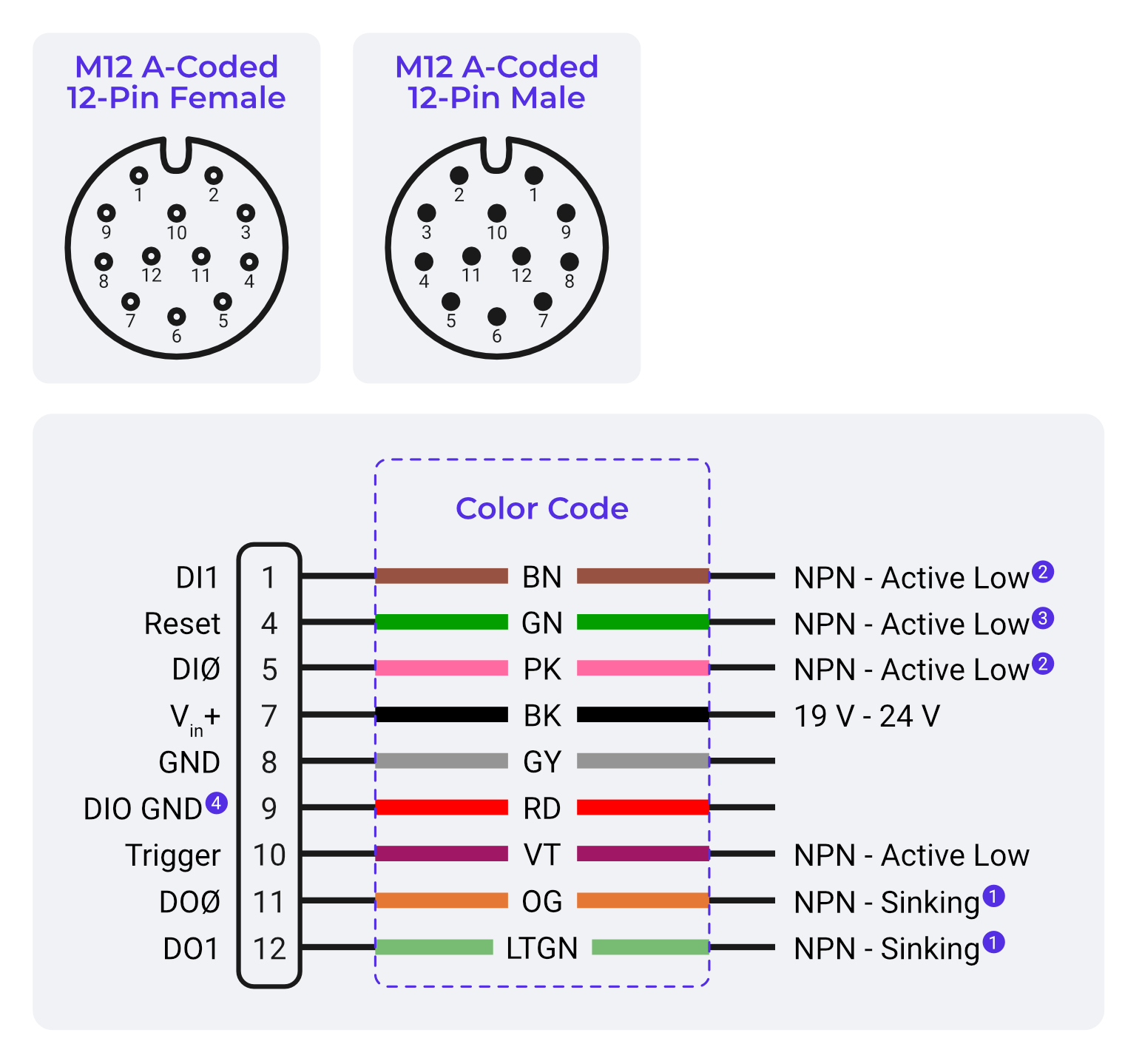

电源引脚映射（按文档）
| 引脚号 | 功能 |
|---|---|
| 7 | +24V (Vin+) |
| 8 | GND |
选项 1：M12 电缆到电源
使用第三方或与 Advantech 兼容的 M12 12-pin pigtail 电缆。
步骤：
- 识别用于 Pin 7 的线（通常为 BK）→ 连接到 +24V。
- 识别用于 Pin 8 的线（通常为 GY）→ 连接到 GND。
- 将其可靠连接到一个 24V 稳压直流电源。
- 上电并确认 Power LED（最右侧） 为绿色。
选项 2：M12 转 端子排适配器
用于便于台架测试或模块化安装。
- 使用暴露全部 12 针的 breakout 板。
- 将 +24V 连接到 Pin 7。
- 将 GND 连接到 Pin 8。
- 如有需要，使用剩余端子进行 I/O、触发和输出。
确认供电状态
- ✅ Power LED = Green → 系统正常
- ❌ Power LED = Red → 欠压、极性错误，或接线故障
- ✅ Ethernet LED = Orange → 网络链路已激活
- ❌ Ethernet LED = Off → 无网络链路
安全提醒
- 重新布线前务必断电。
- 仅使用经过监管的工业级 24V 电源。
- 连接前请再次核对极性。
- 如有疑问，在插入前测量 M12 电缆引脚上的电压。
