I/O Timing Diagrams

本页面介绍 OV80i 的数字 I/O 时序规格,包括触发信号时序、输出延迟和建议的脉冲宽度。


Digital Input Timing

Trigger Input Timing (Pin 10)

参数规格
Input Activation TypeNPN(拉至 GND)
Minimum Pulse Width10 ms
Input Debounce~5 ms
Max Input Frequency~20 Hz
Signal Type干触点或开路集电极

Trigger fires once per pulse

Ideal for sensors with clean output transitions


Digital Output Timing

Result Output Timing (Pins 11 & 12)

EventTiming
Output Activation Delay~推理后 10–15 ms
Output Active Duration可配置(默认 100 ms)
Max Current100 mA
Output Logic TypeNPN open collector(拉至 GND)
备注

External pull-up to 24 VDC is required for most PLCs.


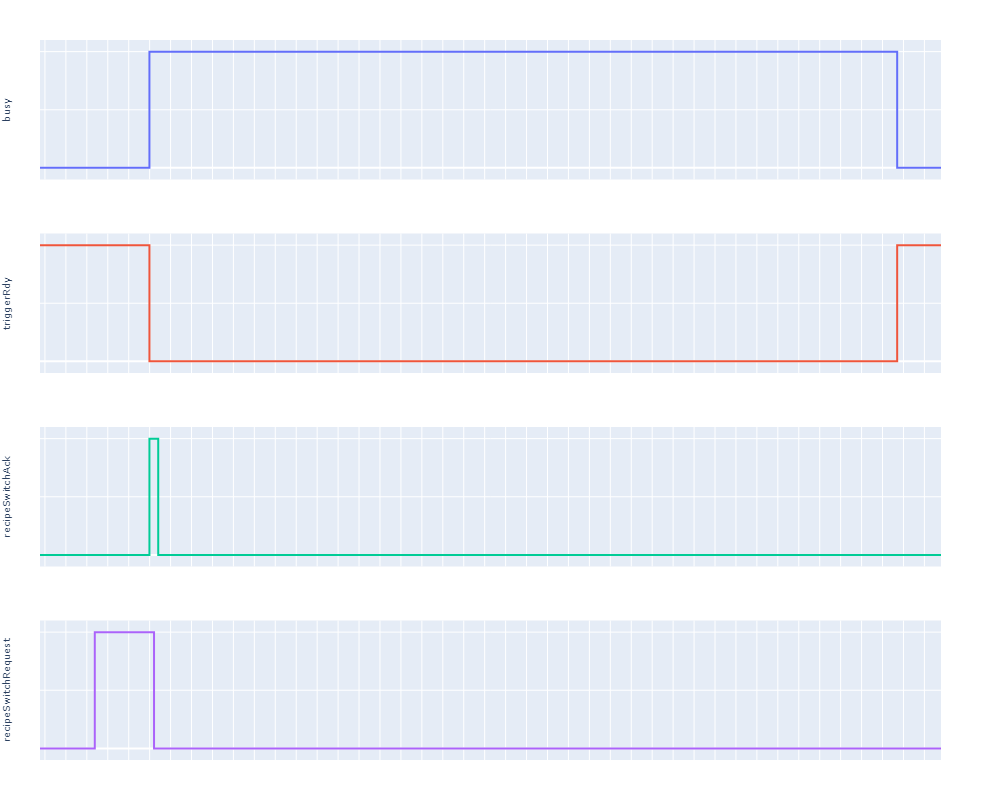

Typical Timing Sequence (Digital Trigger)

CopyEdit
Trigger Pulse
___
| |____________________
|
|<-- 10 ms -->|

Inference Timing (AI Process)
_______________________
/
Result Output __/

|<-- ~10–15 ms after trigger -->|


  • 通过干触点、NPN 传感器,或 PLC 下沉输出触发
  • 设置最小脉冲宽度:10–20 ms
  • 如有需要,请通过 UI 或 PLC tag 配置输出持续时间



Best Practices


  • 使用屏蔽电缆以降低噪声
  • 确认上升沿和下降沿的行为与 PLC 的预期一致
  • 在设置过程中使用测试灯或万用表检查输出
  • 通过使用带有内置去抖功能的传感器来避免信号抖动
