LED 行为矩阵
本页将解释 OV80i 摄像头上各 LED 指示灯的行为及用途，按颜色与功能进行分类。
备注
在设置、检查和故障排除过程中，将其作为快速视觉参考。

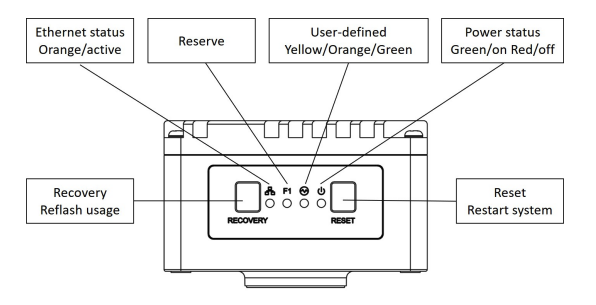

LED 位置与含义
OV80i 在设备顶面板上包含 4 个 LED 指示灯，每个指示灯都有不同的用途：
| LED 标签 | 颜色 | 功能 |
|---|---|---|
| 以太网状态 | 🟠 橙色（活动中） | 表示网络链路或活动状态 |
| 保留 | (关闭) | 为将来使用预留 |
| 用户定义 | 🟡/🟠/🟢 黄、橙、绿 | 保留用于软件定义的行为 |
| 电源状态 | 🟢 绿色（开启）/ 🔴 红色（故障） | 指示系统供电与健康状态 |
按钮功能
| 按钮 | 功能 | 备注 |
|---|---|---|
| 恢复 | 用于重新刷写固件 | 仅在技术支持指示时使用 |
| 重置 | 重启系统 | 安全重启 |
LED 快速参考表
| LED | 状态 | 含义 |
|---|---|---|
| 以太网（🟠） | 实心或闪烁 | 网络链路存在且处于活动状态 |
| 电源（🟢/🔴） | 绿色 = 开启 | 系统已供电并运行 |
| 红色 = 故障 | 检测到电源故障（检查电源输入） |
现场使用注意事项
- 以太网 LED 未点亮？ → 请检查网线是否就位、交换机状态，或静态 IP 冲突
- 电源 LED 为红色？ → 请确认 19-24 VDC 输入以及 M12 连接器就位
- 用户定义 LED 显示的颜色异常？ → 请检查 Node-RED 流中的逻辑。
