OV80i 技术规格
本文件提供 OV80i 智能相机的全面技术规格信息,包括硬件能力、性能参数、引脚分配以及环境要求。
系统概述
型号: OV80i 工业级 AI 视觉相机
硬件平台: 嵌入式计算平台
应用: 具备集成 AI 能力的高级机器视觉
物理规格
参数 | 规格 | 备注 |
---|---|---|
高度 | 121 mm | |
宽度 | 78 mm | |
深度 | 49.31 mm | |
重量 | ≈700 g(1.5 磅) | |
安装 | 4× M4(前部或后部) | 见安装文档 |
机壳防护等级 | IP40 | 防尘防潮 |
认证 | CE/FCC | 工业合规 |
电源规格
参数 | 规格 | 备注 |
---|---|---|
输入电压 | 19-24 VDC | 工业标准 |
最大功率 | 18W | 峰值消耗 |
典型功率 | 15W | 正常工作 |
电流消耗 | 约 0.75A@24V | 近似值 |
环境规格
参数 | 规格 | 备注 |
---|---|---|
工作温度 | 0-45°C | 工业环境 |
储存温度 | -20 至 +70°C | 非工作状态 |
湿度 | 10-90% 相对湿度 | 不结露 |
抗振动能力 | 工业级 | 适用于生产线 |
图像传感器规格
参数 | 规格 | 备注 |
---|---|---|
传感器型号 | SONY IMX334 | 工业级 |
分辨率 | 8 MP | 3840 x 2160 像素 |
帧率 | 30 fps | 最大值 |
传感器尺寸 | 1/1.8" | |
快门类型 | 滚动快门 | |
彩色/单色 | 彩色 | RGB 彩色传感器 |
像素尺寸 | 2.0 μm × 2.0 μm |
处理系统规格
NVIDIA Orin NX 计算模组
组件 | 规格 | 详情 |
---|---|---|
CPU | 6核 Cortex A78AE(64 位 ARM) | |
GPU | 1024 核 Ampere,含 32 Tensor Core | |
AI 加速 | 32 Tensor Core | 深度学习优化 |
内存 | 8 GB 128-bit LPDDR5 | 系统内存 |
存储 | 256 GB NVMe SSD | 内部存储 |
光学系统规格
镜头系统
参数 | 规格 | 备注 |
---|---|---|
安装类型 | C-Mount | 标准螺纹 |
标准镜头 | 视情况而定 | 见下单详情 |
可用选项 | 兼容的 C-mount 镜头 | |
对焦类型 | 手动/电动(镜头相关) | |
光圈 | 手动/自动(镜头相关) |
连接规格

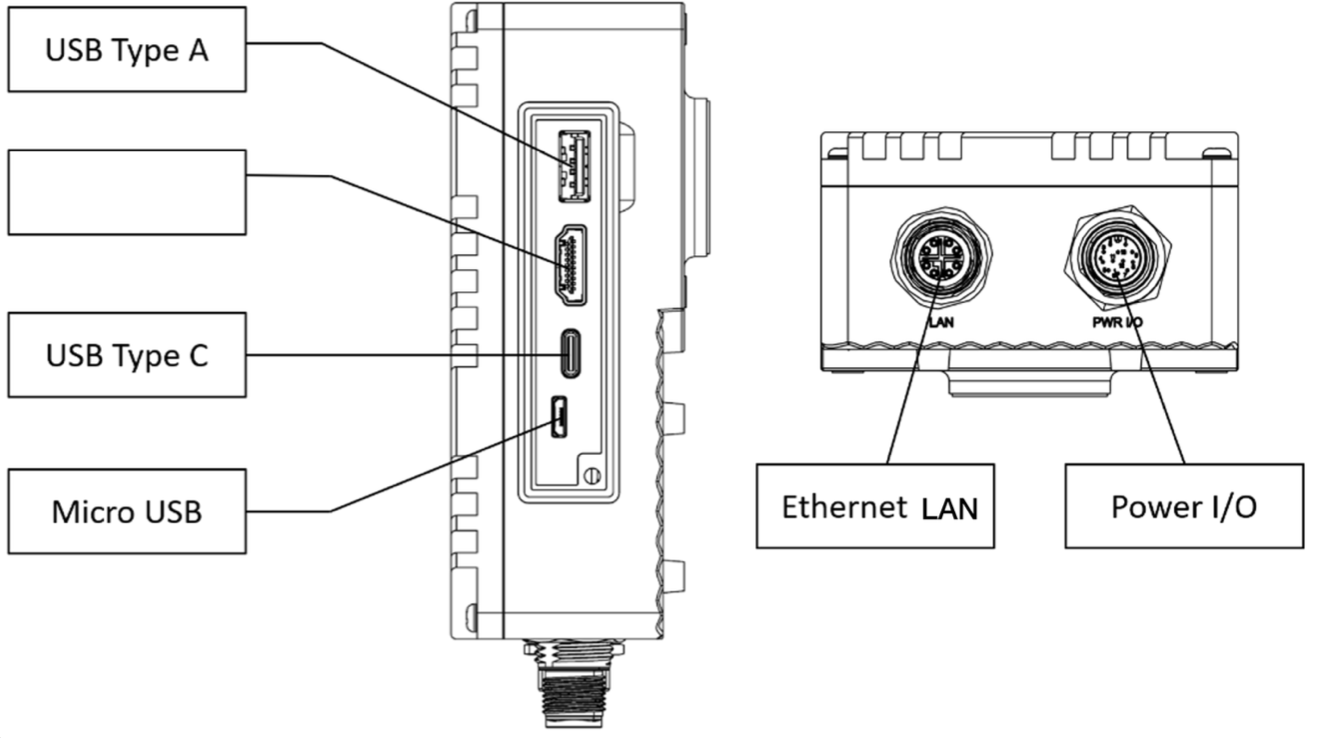

外部端口
端口号 | 类型 | 连接器 | 描述 |
---|---|---|---|
1 | USB Type-A | USB 3.0 | 预留用于未来/支持(不用于 UI 连接) |
2 | USB Type-C | USB 3.0 | 预留用于未来/支持(不用于 UI 连接) |
3 | 电源 I/O | M12 A-Coded 12 针 | 电源、数字 I/O |
4 | 以太网 | M12 X-Coded | 网络、PLC 通信 |
网络规格
参数 | 规格 | 备注 |
---|---|---|
以太网 | 10/100/1000 Base-T | 支持千兆 |
协议 | Ethernet/IP, Profinet | 工业协议 |
默认 IP | 10.250.0.100 | 静态默认 |
紧急 USB IP | 192.168.55.1 | Micro-USB 访问摄像头 UI |
DHCP 支持 | Yes | 可配置 |
数字 I/O 规格
信号 | 引脚 | 数量 | 类型 | 规格 |
---|---|---|---|---|
触发输入 | 10 | 1 | 数字输入 | NPN Active Low - Pull to GND to activate |
数字输入 | 1, 5 | 2 | 数字输入 | NPN Active Low - Pull to GND to activate |
数字输出 | 11, 12 | 2 | 数字输出 | NPN 下沉输出 |
I/O 电气特性
参数 | 规格 | 备注 |
---|---|---|
输入电压范围 | 0-24 VDC | |
输入逻辑 | 拉到 GND = 有效 | NPN 兼容 |
输出电流 | 每路最大 100 mA | |
输出逻辑 | 下沉至 GND | 有效时 |
输出状态 | 浮空 | 非活动时 |
备注
关键 I/O 注意事项:
- DIO GND(引脚 9) 必须接地以使数字输入功能工作
- DIO GND 通过热熔断器与 GND 相连
- 当连接到具有不同电源的系统时,请使用 DIO GND 将地线连接在一起
- Reset(引脚 4) - 拉到 GND 以重启摄像头(大多数应用中不需要,保持悬浮以避免意外重启)
M12 A-Coded 12 针连接器引脚分配
引脚分配表
引脚 | 信号 | 线色(参考) | 线色(第三方) | 功能 |
---|---|---|---|---|
1 | DI1 | NPN Active Low | ||
4 | Reset | Reset System BTN | ||
5 | DO0 | NPN Active Low | ||
6 | Common In | |||
7 | Vin+ | BK | BK | 电源输入正极 (19-24V) |
8 | GND | GY | GY | 电源地 |
9 | DIO GND | 数字 I/O 地 | ||
10 | Trigger | 触发输入 - NPN 有效低 | ||
11 | DO0 | 输出,NPN 下沉 | ||
12 | DO1 | 输出,NPN 下沉 | ||
2,3 | Reserved | - | - | 未连接 |
电源连接
双电源输入设计:
- 引脚 7: 连接到 Vin+(19-24V 正极)
- 引脚 8: 连接到 GND(电源地)
备注
如电源不足,请修改接线以确保 24V 电源连接到 Vin+(引脚 7)。
同步与触发
模式 | 类型 | 描述 |
---|---|---|
硬件触发 | 数字输入 | 外部信号触发 |
软件触发 | 网络/手动 | PLC 或手动/Node-RED 触发 |
自由运行 | 连续 | 自动触发 |
对齐器触发 | 软件触发 | 基于模板的触发 |
区间触发 | 定时触发 | 周期性触发 |
标准包装内容
物品 | 数量 | 描述 |
---|---|---|
OV80i 相机 | 1 | 主相机单元 |
安装板 | 1 | 含有的硬件 |
I/O 电源线缆 | 1 | 带端子台的 M12 连接器 |
以太网线 | 1 | M12 转 RJ45 |
文档 | 1 | 快速入门指南 |
符合性与标准
标准 | 符合性 | 描述 |
---|---|---|
CE 标记 | Yes | 欧洲合规性 |
FCC | Yes | 美国电磁兼容性 |
IP 等级 | IP40 | 防尘防水 |
IEC 704-1:1982 | Yes | 声压 ≤ 70 dB(A) |
工业标准 | 多项 | Ethernet/IP、Profinet |
🔗 相关参考
技术支持
技术支持:
- Overview 支持邮箱: support@overview.ai
- 文档: 可在本手册中获取
规格如有变更,恕不另行通知。有关最新规格,请参阅最新文档。
