硬件设置与首次连接

本深入解读对 OV20i 与 OV80i 相机进行对比，涵盖电源需求概览、LED 布局与系统状态指示，以及安装注意事项和最佳实践。

深入分析概览​

学习目标​

  • Connect → 启动并验证硬件运行
  • Activate → 使摄像头上线并处于活动状态
  • Configure → 设置网络与系统设置
  • Create 2 Recipes → 构建分类和分割模型
  • Build Logic → 实现自动化与 Node-RED

你将获得的内容​

  • 对设备的了解
  • 技术自信
  • 现场部署的故障排除技能
  • 对基本 Node-RED 流程的理解

设备检查​

  • 摄像头
  • 电源适配器和 M12 电源线 + 以太网线
  • 样本检验对象
  • 文档和快速参考卡

相机型号对比​

OV20i - 即插即用解决方案​

  • 内置 LED 照明，支持软件控制区域
  • 软件控制对焦 - 无需手动调节
  • 1.6 MP
  • 全局快门

OV80i - 可定制的强大机型​

  • C-mount 镜头灵活性 - 为应用选择最佳光学元件
  • 需要外部照明 - 为专用照明提供最大控制
  • 8 MP
  • 滚动快门
  • 更高的处理能力 - 能处理复杂的多检验场景
备注

关键物理差异：M12 连接器引脚数量

  • OV20i: 17 针 M12
  • OV80i: 12 针 M12

上电​

电源需求​

  • Voltage: 19-24 VDC
  • 功耗：
    • 最大：18W
    • 典型：15W
  • 连接： 带分线电缆的 M12 连接器

OV80i 电源连接​

  • M12 12-pin connector 连接到摄像头
  • Breakout cable 提供单独的导线连接
  • Power terminals: Breakout 上清晰标记 + 和 -

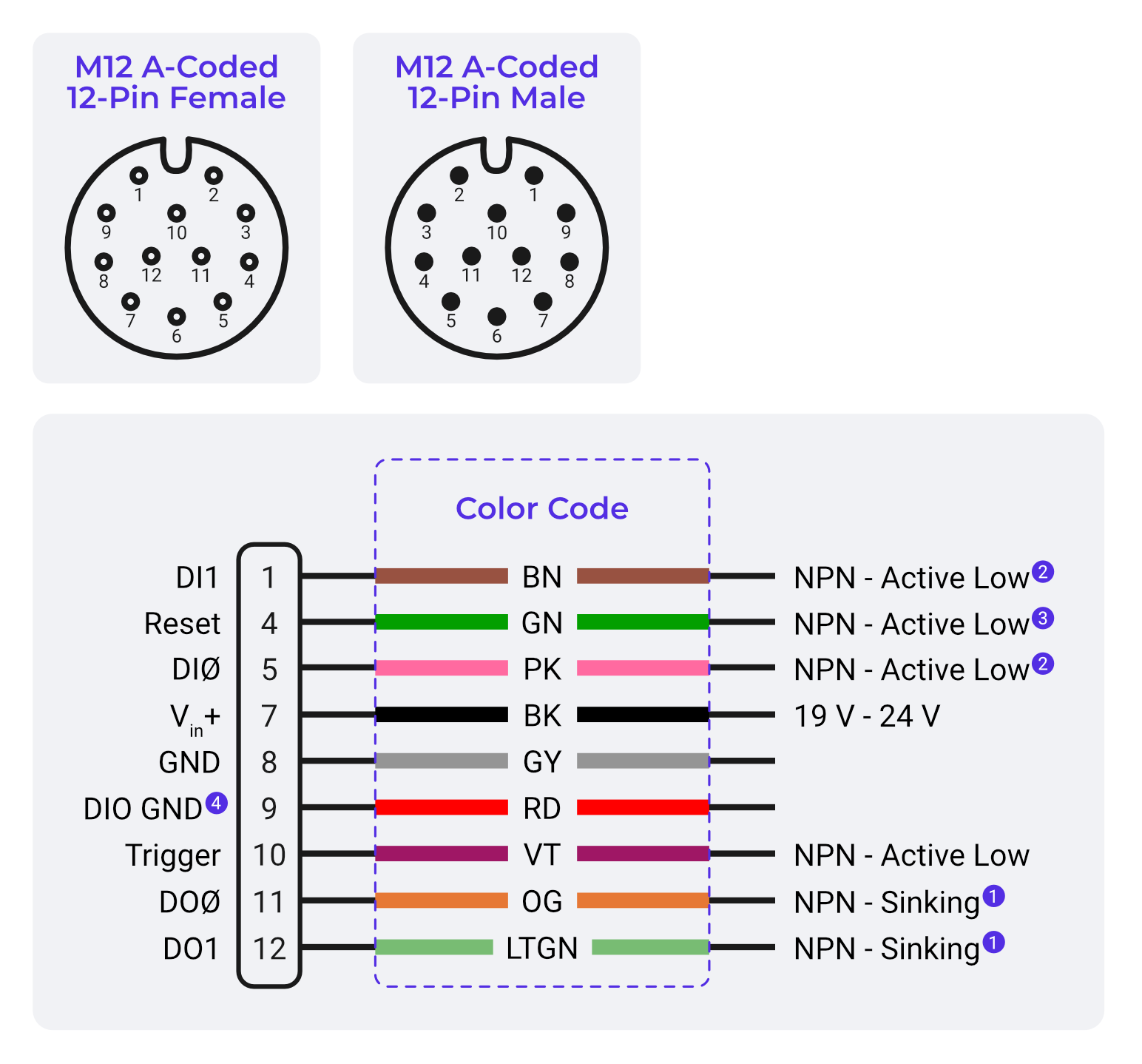

OV80i wiring diagram

LED 状态指示与系统健康​

LED 布局（4 个 LED，自左向右）：​

  • Position 1 (Leftmost): Ethernet Status LED - Orange when active
  • Position 2: Reserve LED - Off (reserved for future use)
  • Position 3: User-defined LED - Yellow/Orange/Green (configured by recipe)
  • Position 4 (Rightmost): Power Status LED - Green (normal) / Red (fault)

电源 LED 状态​

  • Solid Green: Power supply within specification, camera operational
  • Off: No power or insufficient power supply
  • Dim/Flickering/Red: Power supply issue - check voltage and current capacity

系统状态指示​

The OV80i LEDs are user-defined:

  • Behavior defined by active recipe - check recipe logic if unexpected
  • Colors vary: Yellow, Orange, or Green based on configuration

使用 LEDs 进行故障排除​

  • First Check: Always verify LED status before advanced troubleshooting
  • Model-specific: Know which LEDs are active on each camera type
  • Remote Diagnosis: LEDs visible for technician guidance over phone
  • Documentation: Include LED reference in maintenance procedures

物理安装最佳实践​

安装选项与注意事项​

  • 前置安装：镜头正面可见，便于更换镜头
  • 后置安装：保护性更强，更适用于恶劣环境
  • 振动隔离：在需要时使用橡胶垫圈或隔振支架
  • 可访问性：规划清洁和维护的进入点

电缆布线与管理​

  • 弯曲半径：遵守 M12 电缆的最小弯曲半径
  • 应力释放：使用线缆密封件和应力释放配件
  • EMI 考虑：尽可能将布线远离高功率电缆
  • 灵活性：为机械运动和热膨胀留出空间

环境考虑​

  • IP 等级：相机本体适用于工业环境
  • 清洁：食品级环境可能需要特殊考虑
  • 照明：为检查过程的环境照明效果进行规划
  • 温度：在设计中考虑相机发热
