Grundlegende Navigation (UI-Übersicht)

Wir führen Sie durch die Funktionen, die Sie auf jeder Seite der OV80i-Software finden.

hinweis

Hilfe zum Zugriff auf die OV80i-Software finden Sie unter Anmeldung & Browser-Kompatibilität.

Übersicht der Benutzeroberfläche​

Die Benutzeroberfläche der OV80i-Software besteht aus mehreren zentralen Elementen, die auf allen Seiten konsistent bleiben:

Obere Navigationsleiste​

Obere Navigationsleiste

  • Home-Schaltfläche: Klicken Sie auf das Overview-Logo oben links, um zu All-Recipes (Startseite) zurückzukehren
  • Version und Seriennummer: Die aktuelle Softwareversion und die Geräteseriennummer werden oben rechts angezeigt. Diese Informationen sind hilfreich bei Support-Anfragen
  • Design: Wählen Sie zwischen Classic-, Light- oder Dark-Modus
  • Benutzeranmeldung: Klicken Sie hier, um sich mit einem Benutzerprofil anzumelden. Benutzerprofile sind standardmäßig deaktiviert – um sie zu verwenden, müssen Sie zunächst Benutzer und Berechtigungen konfigurieren

Linke Symbolleiste​

Die Symbolleiste auf der linken Bildschirmseite dient zum Aufrufen verschiedener Menüs, etwa zur Bedienung der Kamera, zum Anzeigen gespeicherter Bilder, zur Analyse von Modellergebnissen und mehr.

tipp

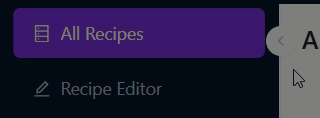

Klicken Sie, um die linke Symbolleiste ein- oder auszuklappen. So können Sie wählen, ob Sie den Bildschirmplatz für bestimmte Aufgaben maximieren oder schnellen Zugriff auf weitere Bereiche haben möchten.

Linke Symbolleiste ein-/ausklappen

Kernfunktionen​

  • All-Recipes (Startseite): Hier können Sie Recipes auf dem OV80i erstellen, anzeigen und verwalten
  • Recipe Editor: Bearbeiten Sie die Einstellungen des aktiven Recipes
  • HMI: Zeigen Sie Live-Bildergebnisse des aktiven Recipes an, lösen Sie die Kamera manuell aus und wechseln Sie zwischen Recipes
  • Library: Anzeigen und Durchsuchen aller von der Kamera aufgenommenen Bilder. Bilder aus der Library können auch ausgewählt und den Trainingsdatensätzen bestehender Recipes hinzugefügt werden
  • Haystack: Nutzen Sie intuitive Visualisierungstools, um Modelltrends und Leistungsindikatoren schnell zu erkennen

Systemüberwachung​

Systemkonfiguration​

  • Benutzer und Berechtigungen: Aktivieren Sie Benutzerprofile und verwalten Sie Berechtigungen
  • Systemeinstellungen: Anzeigen und Bearbeiten der Geräte-Netzwerkeinstellungen, der Systemzeit und des Gerätespeichers, Herunterladen von Systemprotokollen sowie Neustart der Kamera per Fernzugriff
  • Software-Update: Software-Updates hochladen und installieren, um auf die neuesten Updates und Funktionen des OV80i Vision System zuzugreifen

Hilfe​

  • Benutzerhandbuch: Zugriff auf eine Offline-Version dieses Benutzerhandbuchs, aktuell zum Veröffentlichungsdatum der aktuellen Softwareversion Ihres Geräts

Schaltfläche „Hilfe und Support"​

Hilfe-Schaltfläche

Klicken Sie auf das Hilfesymbol unten rechts, um auf folgende Optionen zuzugreifen:

  • Overview Support: Senden Sie eine E-Mail an support@overview.ai über das bevorzugte E-Mail-Programm Ihres Computers
  • Tastaturkürzel: Anzeigen der für häufige Aufgaben verfügbaren Tastaturkürzel im OV80i-System

Schnelle Navigation:

  • Verwenden Sie das Overview-Logo, um schnell zur Startseite zurückzukehren
  • Die Bereiche der Symbolleiste sind nach Funktion organisiert (Operations, Monitoring, Configuration, Support)
  • Benutzerinformationen oben rechts erleichtern Support-Anfragen

Effizienter Workflow:

  • Beginnen Sie mit All Recipes für die Recipe-Verwaltung
  • Verwenden Sie HMI für Live-Betrieb und Überwachung
  • Greifen Sie auf die Library für Bildanalyse und Trainingsdaten zu
  • Konfigurieren Sie das System über Settings und Users & Permissions
