HMI-Bildschirm
Diese Seite erläutert das Human Machine Interface (HMI) des OV80i – die Produktionsoberfläche für Echtzeit-Inspektionsvorgänge und die Ergebnisüberwachung.
HMI-Übersicht

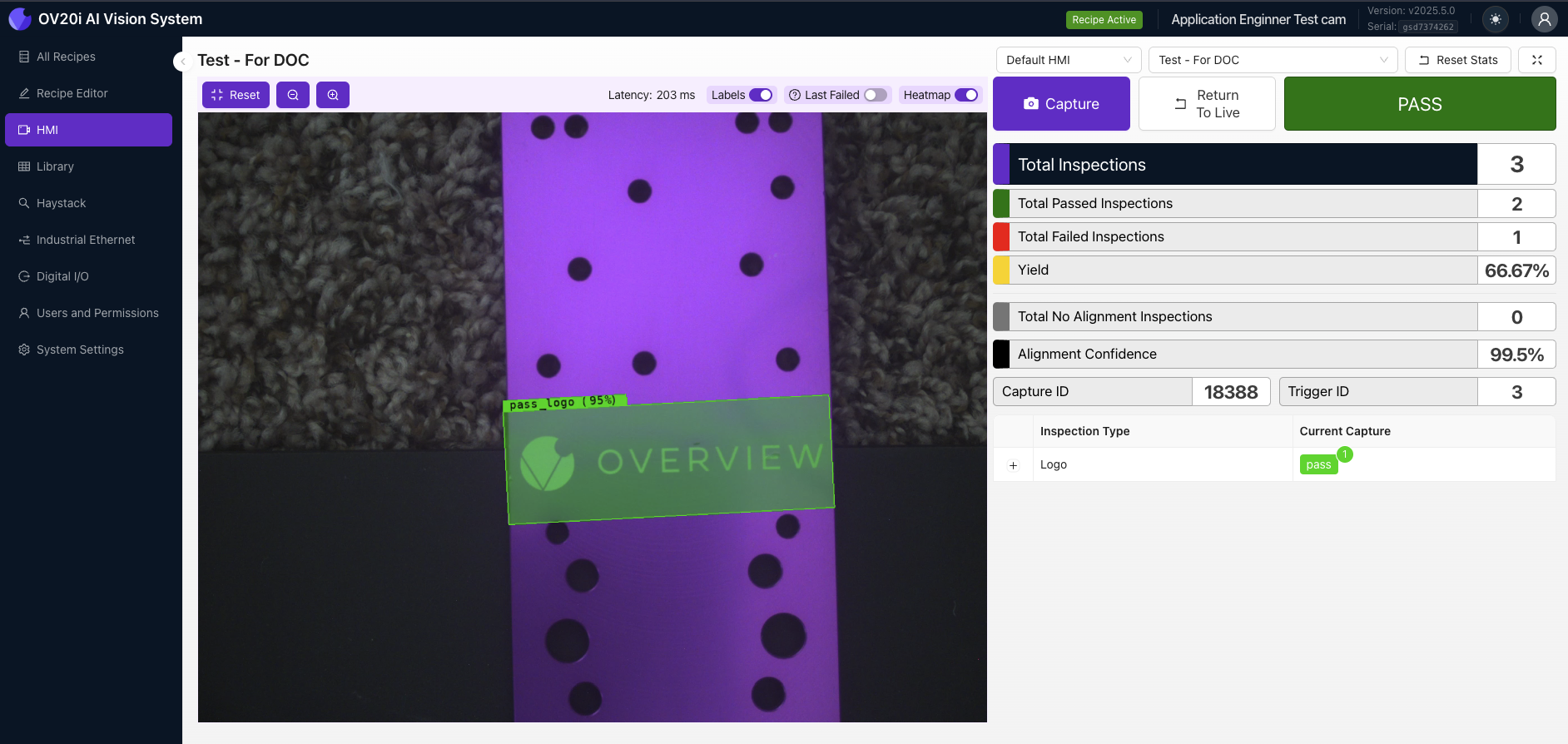

Nach dem Training wird das Modell automatisch bereitgestellt und ist produktionsbereit. Wenn Sie die HMI-Seite öffnen, sehen Sie einen Bildschirm wie den folgenden.
Produktionsbereiter Zustand:
- Modell trainiert und automatisch bereitgestellt
- HMI-Oberfläche wird zugänglich
- Standardverhalten ist FAIL bei allen Aufnahmen bis zur Konfiguration
Zugriffsvoraussetzungen für die HMI
Wenn Sie noch kein Modell trainiert haben, ist die HMI nicht zugänglich, und ein Pop-up fordert Sie auf, zu All Recipes zurückzukehren oder das Modell des aktiven Recipes zu trainieren.
Voraussetzungen:
- Das Modell muss für das aktive Recipe trainiert sein
- Untrainierte Modelle blockieren den HMI-Zugriff
- Pop-up leitet zu All Recipes oder zum Trainings-Workflow weiter
Ergebnisanzeigesystem

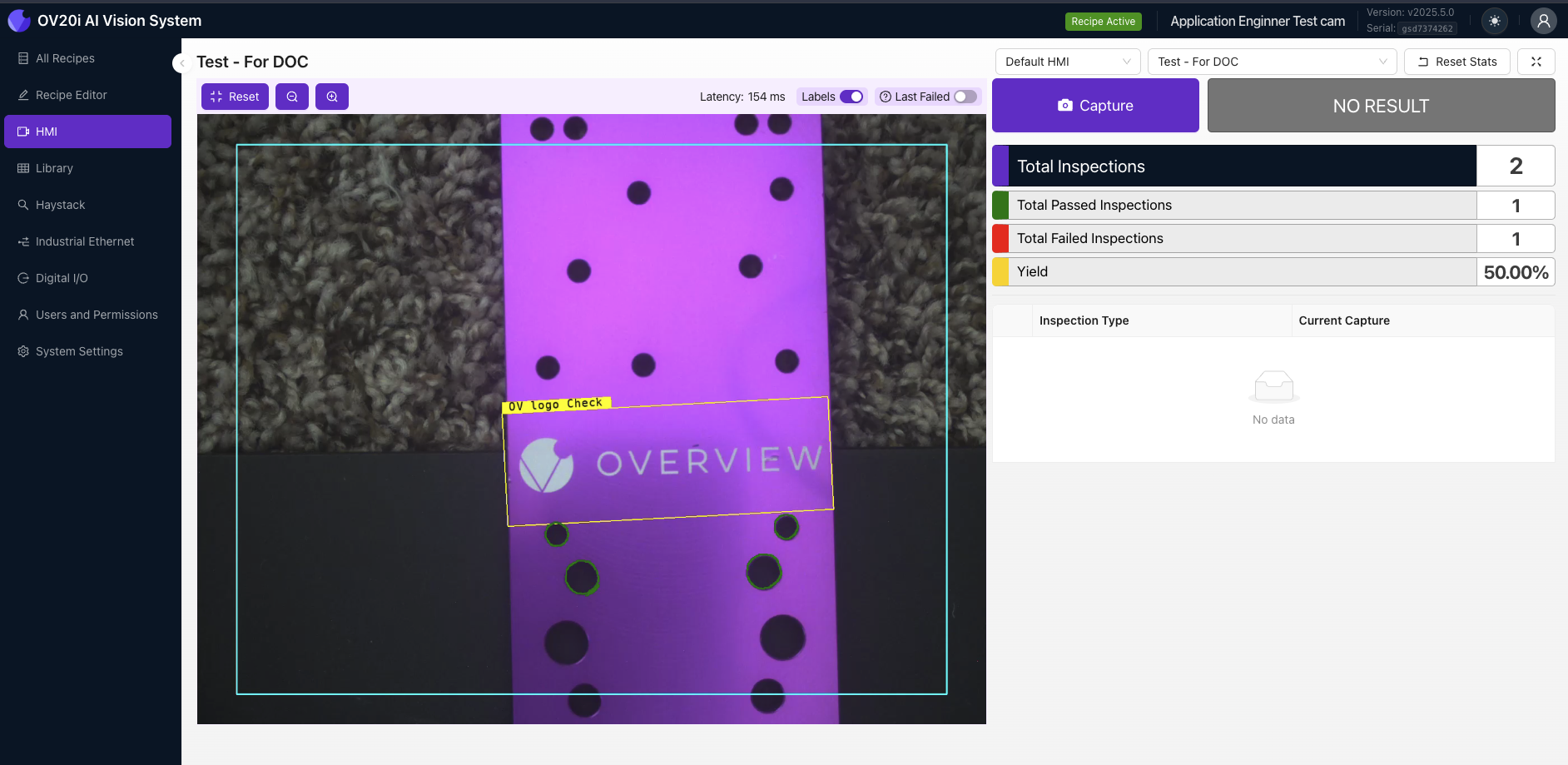

Oben rechts wird NO RESULT angezeigt, bis eine Aufnahme erfolgt. Das Standardverhalten ist FAIL bei allen Aufnahmen. Um das Verhalten dieser Anzeige zu ändern, müssen Sie das Global Pass/Fail im IO Block einrichten.
Ergebniszustände:
- NO RESULT – Ausgangszustand vor der ersten Aufnahme
- FAIL – Standardverhalten für alle Aufnahmen (bis zur Konfiguration)
- PASS – Erfordert die Konfiguration des Global Pass/Fail im IO Block
- Last Result – Zeigt das Ergebnis der letzten Aufnahme an
HMI-Bedienelemente
| Bedienelement | Funktion | Beschreibung |
|---|---|---|
| Labels | Schaltet die Anzeige der ROI-Labels ein/aus | Steuert die Sichtbarkeit der Regionsbezeichnungen im Live-Bild |
| Last Failed | Schaltet die Ansicht des letzten fehlgeschlagenen Ergebnisses in der HMI-Sitzung um | Schneller Zugriff auf den letzten Fehler zur Analyse |
| Capture | Klicken, um eine Aufnahme manuell auszulösen | Manuelles Auslösen der Inspektion |
| NO RESULT | Zeigt das Ergebnis der letzten Aufnahme an | Echtzeit-Ergebnisanzeige |
| + | Klicken, um die einzelnen ROIs und die zugehörigen Ergebnisse innerhalb des Inspection Type anzuzeigen | Detaillierte ROI-Aufschlüsselung und Ergebnisse |
| Switch Recipe | Wählen Sie ein anderes Recipe aus dem Dropdown-Menü aus. Dies stoppt das aktuelle Recipe und aktiviert das ausgewählte Recipe | Recipe-Verwaltung und Umschaltung |
| Full Screen | Klicken, um in den Vollbildmodus zu wechseln – ideal, um sich auf kleineren Bildschirmen auf das Live-Bild und die Inspektionsergebnisse zu konzentrieren | Optimierte Ansicht für Produktionsumgebungen |
Recipe-Verwaltung

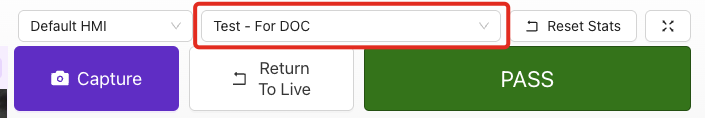

Funktionalität „Switch Recipe":
- Wählen Sie ein anderes Recipe aus dem Dropdown-Menü aus
- Dies stoppt das aktuelle Recipe und aktiviert das ausgewählte Recipe
- Nahtloser Wechsel zwischen verschiedenen Inspektionskonfigurationen
Anzeigemodi

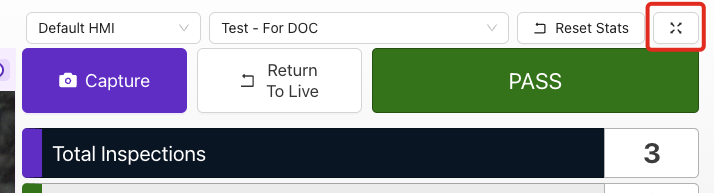

Vollbildmodus:
- Klicken, um in den Vollbildmodus zu wechseln
- Ideal, um sich auf kleineren Bildschirmen auf das Live-Bild und die Inspektionsergebnisse zu konzentrieren
- Optimiert für die Überwachung in der Produktionsumgebung
- Verbesserte Sichtbarkeit für Bediener
ROI-Analyse

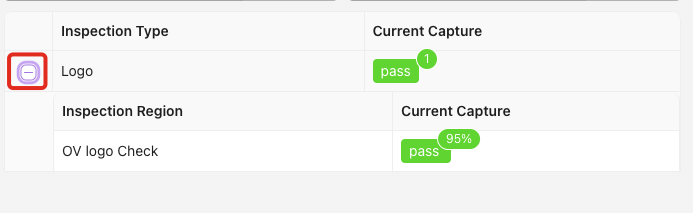

Detaillierte Inspektionsansicht:
- Klicken Sie auf die Schaltfläche +, um ROI-Details aufzuklappen
- Einzelne ROIs und die zugehörigen Ergebnisse anzeigen
- Spezifische Regionen innerhalb des Inspection Type analysieren
- Fehlgeschlagene Inspektionen nach Region untersuchen
