Digitale I/O-Logik: NPN vs. PNP

Diese Seite erläutert die digitale I/O-Konfiguration des OV80i und wie NPN- und PNP-Geräte korrekt an den M12 A-codierten 12-Pin-Stecker der Kamera angeschlossen werden.

OV80i Digital-I/O-Übersicht​

Hardware-Konfiguration​

Der OV80i bietet 1 Trigger-Eingang, 2 digitale Eingänge und 2 digitale Ausgänge über den M12 A-codierten 12-Pin Power-I/O-Stecker:

I/O-Verteilung:

  • 1 Trigger-Eingang – Primärer Triggersignal-Eingang
  • 2 Digitale Eingänge – Zusätzliche Sensoreingänge
  • 1 Digitaler Ausgang – Ergebnisausgänge

Elektrische Spezifikationen​

  • Betriebsspannung: 19–24 VDC Eingang
  • Ausgangsstrom: Max. 100 mA pro Ausgang
  • Eingangslogik: Auf GND ziehen, um den Eingang zu aktivieren
  • Ausgangslogik: Im aktiven Zustand schaltet der Ausgang gegen GND (NPN-kompatibel)
  • Thermischer Schutz: DIO GND über Thermosicherung angebunden

NPN- vs. PNP-Logik verstehen​

NPN-Logik (Sinking)​

NPN-Geräte leiten im aktiven Zustand Strom gegen Masse ab (Sinking).

Eigenschaften:

  • Aktiver Zustand: Gerät verbindet das Signal mit GND (0 V)
  • Inaktiver Zustand: Signal bleibt offen oder wird auf High gezogen
  • Stromfluss: Von Pluspol → durch Last → zum Gerät → zur Masse
  • Typische Verwendung: Die meisten modernen Industriesensoren und SPS

PNP-Logik (Sourcing)​

PNP-Geräte liefern im aktiven Zustand Strom aus der Versorgungsspannung (Sourcing).

Eigenschaften:

  • Aktiver Zustand: Gerät verbindet das Signal mit der Versorgungsspannung (+24 V)
  • Inaktiver Zustand: Signal bleibt offen oder wird auf Low gezogen
  • Stromfluss: Vom Gerät → durch Last → zur Masse
  • Typische Verwendung: Einige europäische Industrieanlagen

OV80i Digitale Eingangskonfiguration​

Native Eingangslogik: NPN-kompatibel​

Die OV80i-Eingänge sind für NPN-Geräte (Sinking) ausgelegt.

Eingangsaktivierung: Auf GND ziehen, um den Eingang zu aktivieren

Anschluss von NPN-Sensoren (Direktverbindung)​

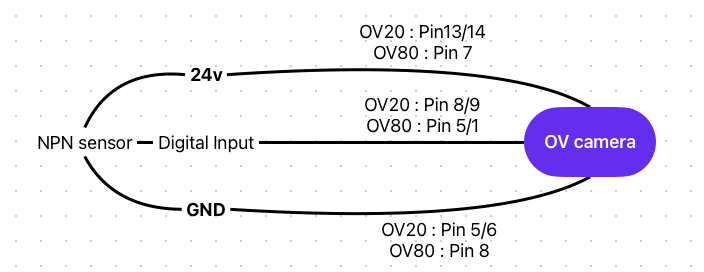

Verdrahtung für NPN-Sensoren:

NPN

Betrieb:

  • Sensor inaktiv: Eingang floatet auf High (inaktiv)
  • Sensor aktiv: Sensor zieht den Eingang auf GND (aktiv)

Anschluss von PNP-Sensoren (Pull-Down erforderlich)​

Pull-Down-Widerstand: Typisch 10 kΩ zwischen Eingang und GND

Betrieb:

  • Sensor inaktiv: Pull-Down-Widerstand hält den Eingang auf GND (inaktiv)
  • Sensor aktiv: Sensor überwindet den Pull-Down und erhöht die Eingangsspannung (aktiviert möglicherweise nicht zuverlässig)
Wichtig

PNP-Sensoren erfordern zusätzliche Schnittstellenbeschaltung für einen zuverlässigen Betrieb mit OV80i-Eingängen.

OV80i Digitale Ausgangskonfiguration​

Native Ausgangslogik: NPN (Sinking)​

Die OV80i-Ausgänge sind NPN-kompatible Sinking-Ausgänge.

Ausgangsverhalten:

  • Aktiv: Ausgang schaltet gegen GND (0 V)
  • Inaktiv: Ausgang offen (hochohmig)
  • Max. Strom: 100 mA pro Ausgang
  • Externe Spannung erforderlich: Ausgänge benötigen eine externe Spannungsversorgung
warnung

Die Digitalausgänge DO0 / DO1 sind NPN-Open-Collector und ausschließlich Sinking. Sie ziehen die Leitung im aktiven Zustand auf GND und können +24 V nicht liefern (Sourcing). Für den ordnungsgemäßen Betrieb muss ein externer Pull-Up oder eine Last an +24 V vorgesehen werden.

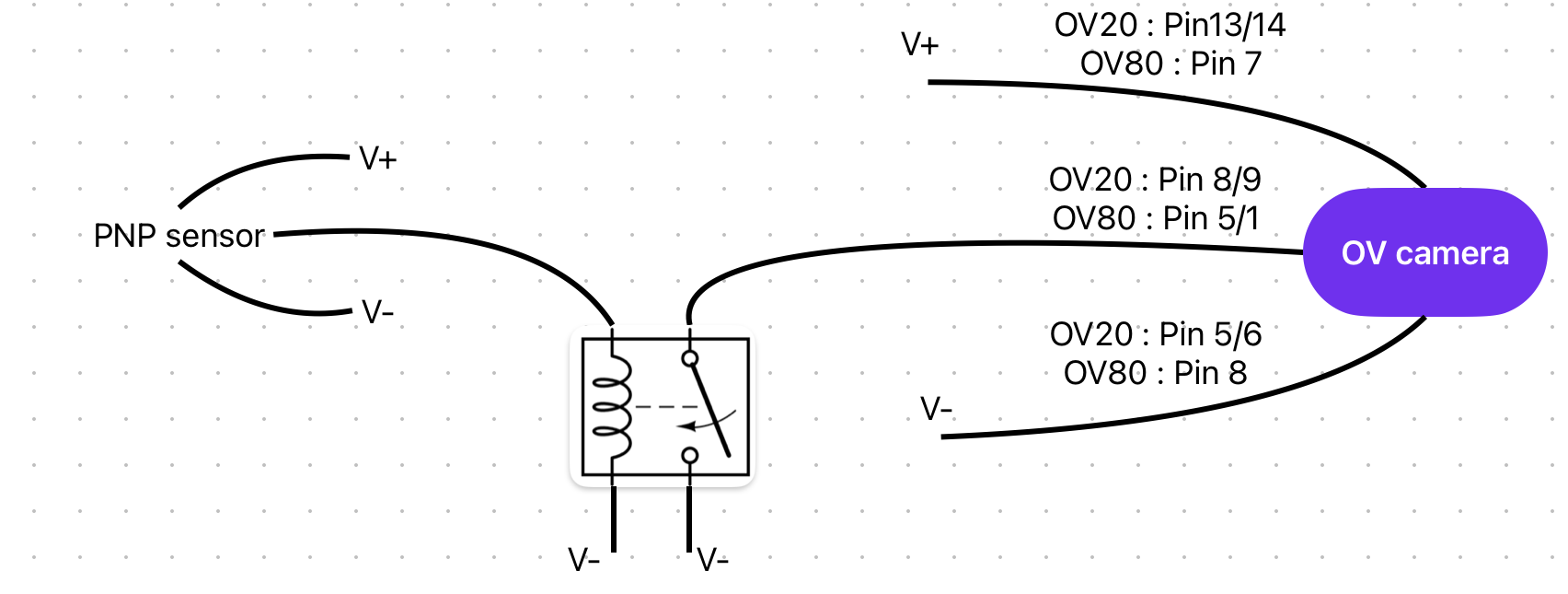

Verdrahtung für PNP-Lasten (Schnittstelle erforderlich):

NPN

Schnittstellenoptionen:

  • Relaismodul: Ausgang zur Ansteuerung der Relaisspule verwenden; Relaiskontakte schalten die PNP-Last
  • Transistorschaltung: Ausgang zur Steuerung eines PNP-Transistors für das Lastschalten verwenden

Erdung und gemeinsame Bezugsmasse​

Kritische Erdungsanforderungen​

DIO GND muss mit GND verbunden sein, damit die Digitaleingänge funktionieren. DIO GND ist über eine Thermosicherung mit GND verbunden.

Systeme mit mehreren Spannungsversorgungen: Wenn die digitalen I/O-Leitungen des OV80i an ein System mit einer anderen Spannungsversorgung angeschlossen werden, verwenden Sie diesen Pin, um die Massen zu verbinden.

⚠️ Häufige Verdrahtungsprobleme​

Erdschleifen-Probleme​

  • Symptom: Sprunghaftes Eingangsverhalten, Fehlauslösungen
  • Lösung: Sternförmige Erdung sicherstellen, DIO GND korrekt verwenden

Unzureichender Ausgangsstrom​

  • Symptom: Lasten werden nicht zuverlässig aktiviert
  • Lösung: Sicherstellen, dass Laststrom <100 mA; Relais für höhere Lastströme verwenden

Inkompatibilität von PNP-Sensoren​

  • Symptom: Eingänge reagieren nicht auf PNP-Sensoren
  • Lösung: Pull-Down-Widerstände hinzufügen oder Schnittstellenmodule verwenden

Floatende Eingänge​

  • Symptom: Zufällige Auslösungen, wenn kein Sensor angeschlossen ist
  • Lösung: Nicht genutzte Eingänge über einen 10-kΩ-Widerstand mit DIO GND verbinden

Best Practices​

Designrichtlinien​

  • ✅ NPN-Geräte verwenden, wenn möglich, für direkte Kompatibilität
  • ✅ Erdungsverbindungen prüfen, bevor Spannung angelegt wird
  • ✅ Schutzbeschaltung hinzufügen (Sicherungen/Überspannungsschutz) für industrielle Umgebungen
  • ✅ Verdrahtung dokumentieren für Wartung und Fehlersuche

Testverfahren​

  1. Versorgungsspannungen prüfen (19–24 VDC)
  2. Durchgang der Masseverbindungen prüfen
  3. Eingänge mit Multimeter testen, bevor Sensoren angeschlossen werden
  4. Ausgänge mit geeigneten Lasten validieren
  5. Stromaufnahme überwachen, um <100 mA pro Ausgang sicherzustellen
I/O-Logik mit Node-RED automatisieren

Sie möchten benutzerdefinierte Logik rund um Ihre digitalen I/O-Signale aufbauen? Der Integration Builder kann Node-RED-Flows erzeugen, die digitale I/O mit Inspektionsergebnissen, Timern und bedingter Logik aus einer Beschreibung in einfachem Englisch kombinieren.
