使用 PLC 切換程式

概述​

本指南概述了使用 PLC 邏輯在 OV10i 相機系統中切換檢查程式的流程。程式切換允許您為不同的零件或工藝配置不同的檢查引數和標準，而無需對相機進行物理重新配置。每個程式包含特定的檢查設定，在它們之間切換可在製造環境中實現靈活的自動化。

程式切換過程涉及 PLC 與相機之間的協調握手，確保程式切換在不干擾正在進行的操作的情況下安全完成。

先決條件​

在實施程式切換功能之前，請確保滿足以下要求：

邏輯示例​

程式切換邏輯遵循以下順序：

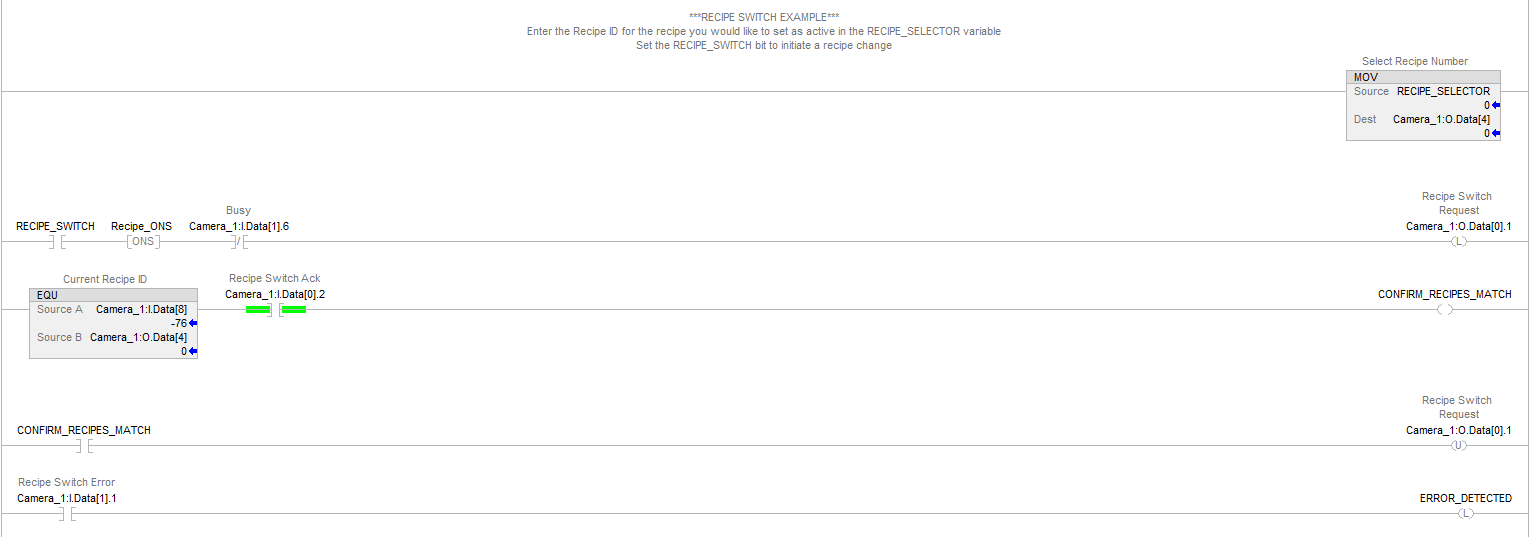

使用 PLC 進行程式切換的邏輯示例

第一步：設定程式編號​

MOVE [Recipe_Number] → Camera_1:O.Data[4]

將所需的程式 ID 從您的 PLC 標籤傳輸到相機的程式選擇暫存器。

第二步：發起程式切換​

[RECIPE_SWITCH] → [Recipe_ONS] → Camera_1:O.Data[0].1

使用按鈕或具有單次上升沿的控制訊號來觸發程式切換請求。

第三步：監視相機狀態​

NOT Camera_1:I.Data[1].6 (Busy Signal)

在發起切換前確保相機沒有正在處理任務。

第四步：鎖存切換請求​

Camera_1:O.Data[0].1 (Latch ON)

程式切換請求位必須保持為高，直至被相機確認。

第五步：驗證完成情況​

Camera_1:I.Data[0].2 (Recipe Switch Ack) AND
EQ Camera_1:I.Data[8] Camera_1:O.Data[4] (Recipe Match)

等待相機確認及程式 ID 驗證完成。

第六步：重置請求​

Camera_1:O.Data[0].1 (Unlatch)

成功完成後清除程式切換請求位。

第七步：錯誤監視​

Camera_1:I.Data[1].1 → Error_Detected

在整個過程中持續監視錯誤狀況。

時序圖​

程式切換過程遵循以下時序順序：

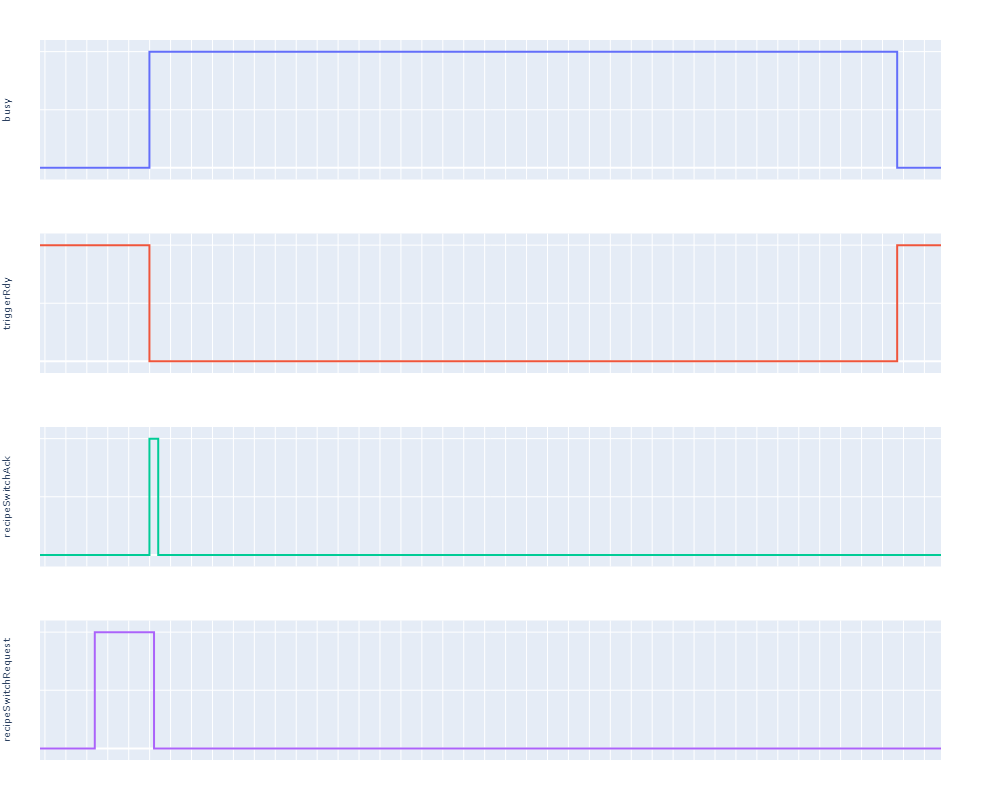

使用 PLC 進行程式切換的時序圖

訊號流：​

  1. Busy 訊號：起始為低電平（非活動），過程開始時變為高電平，完成時返回低電平
  2. TriggerRdy（觸發就緒）：起始為高電平（就緒），操作期間變為低電平，準備好接受下一次觸發時返回高電平
  3. RecipeSwitchRequest：變為高電平以請求程式切換，短暫保持高電平以供系統登記，確認後返回低電平
  4. RecipeSwitchAck：短暫變為高電平以確認請求，然後返回低電平

關鍵時序關係：​

  • Busy 訊號跟蹤整體系統佔用情況
  • TriggerRdy 指示系統何時可以接受新的觸發命令
  • 程式切換請求會阻止觸發操作
  • 所有訊號必須先返回空閒狀態，才能開始下一次操作

此順序確保操作狀態之間能夠順利過渡而不發生衝突。

核心概念​

程式管理​

  • 程式 ID：每個程式都有一個唯一的數字識別符號
  • 當前 vs. 選定：系統同時維護當前活動的程式和新選定的程式以便進行比較
  • 程式驗證：系統透過比較程式 ID 來確認切換是否成功

訊號握手​

  • 請求/確認模式：PLC 請求程式切換，相機確認接收
  • 鎖存邏輯：請求訊號必須保持，直到收到確認
  • 單次觸發：防止訊號波動或噪聲引起的多次請求

錯誤處理​

  • 錯誤檢測：系統在切換過程中監控錯誤
  • 錯誤鎖存：錯誤狀態保持鎖存，直到手動清除
  • 流程阻塞：程式切換會阻塞觸發操作以防止衝突

系統狀態​

  • 空閒狀態：系統準備接受新命令
  • 忙碌狀態：系統正在處理程式切換或其他操作
  • 錯誤狀態：系統檢測到需要關注的錯誤狀況

最佳實踐​

安全性與可靠性​

  • 始終在啟動程式切換前驗證相機未處於忙碌狀態
  • 持續監控錯誤狀況並實施適當的錯誤處理
  • 使用單次訊號以防止多次意外請求
  • 切換後驗證程式匹配以確認成功

操作效率​

  • 儘量減少程式切換頻率以降低系統開銷
  • 儘可能將類似操作分組在同一程式下
  • 將程式切換安排在生產週期的自然間歇期
  • 在投入生產前充分測試程式切換

程式設計指南​

  • 實施適當的互鎖以防止操作衝突
  • 使用描述性的標籤名以提高程式碼可維護性
  • 記錄程式用途和切換條件
  • 包含超時邏輯以便在通訊故障時進行錯誤檢測

警告說明​

  • 程式切換會阻塞觸發操作 - 請確保時序協調
  • 請勿將程式切換請求持續保持為高電平 - 這將阻止相機的正常操作
  • 在生產中依賴程式切換之前，請驗證通訊穩定性

關鍵訊號彙總​

控制訊號（PLC 到相機）​

訊號地址功能
程式編號Camera_1:O.Data[4]指定要切換到的程式
程式切換請求Camera_1:O.Data[0].1啟動程式切換流程

狀態訊號（相機到 PLC）​

訊號地址功能
忙碌Camera_1:I.Data[1].6表示相機正在處理
程式切換確認Camera_1:I.Data[0].2確認程式切換請求
當前程式 IDCamera_1:I.Data[8]報告當前活動的程式
程式切換錯誤Camera_1:I.Data[1].1表示程式切換期間出現錯誤

PLC 內部標籤​

訊號型別功能
RECIPE_SWITCHBOOL啟動程式切換流程
Recipe_ONSONS為切換啟動提供單次訊號
CONFIRM_RECIPES_MATCHBOOL確認當前程式與選定程式匹配
Error_DetectedBOOL標記錯誤狀況以提示操作員注意

結論​

OV10i 相機系統中的程式切換透過適當的握手協議提供靈活的自動化能力，同時保持操作安全性。成功取決於遵循正確的操作順序、監控系統狀態以及實施穩健的錯誤處理。

可靠的程式切換的關鍵在於理解訊號之間的時序關係，並確保在啟動切換之前相機未處於忙碌狀態。透過遵循概述的步驟和最佳實踐，您可以在不同的檢查配置之間實現平滑切換，同時保持系統可靠性和生產效率。

請記住，程式切換是 PLC 和相機之間的協調過程——兩個系統都必須正確配置並有效通訊才能成功執行。定期測試和驗證切換邏輯將有助於確保在生產環境中的一致效能。
