Nhật Ký Chẩn Đoán

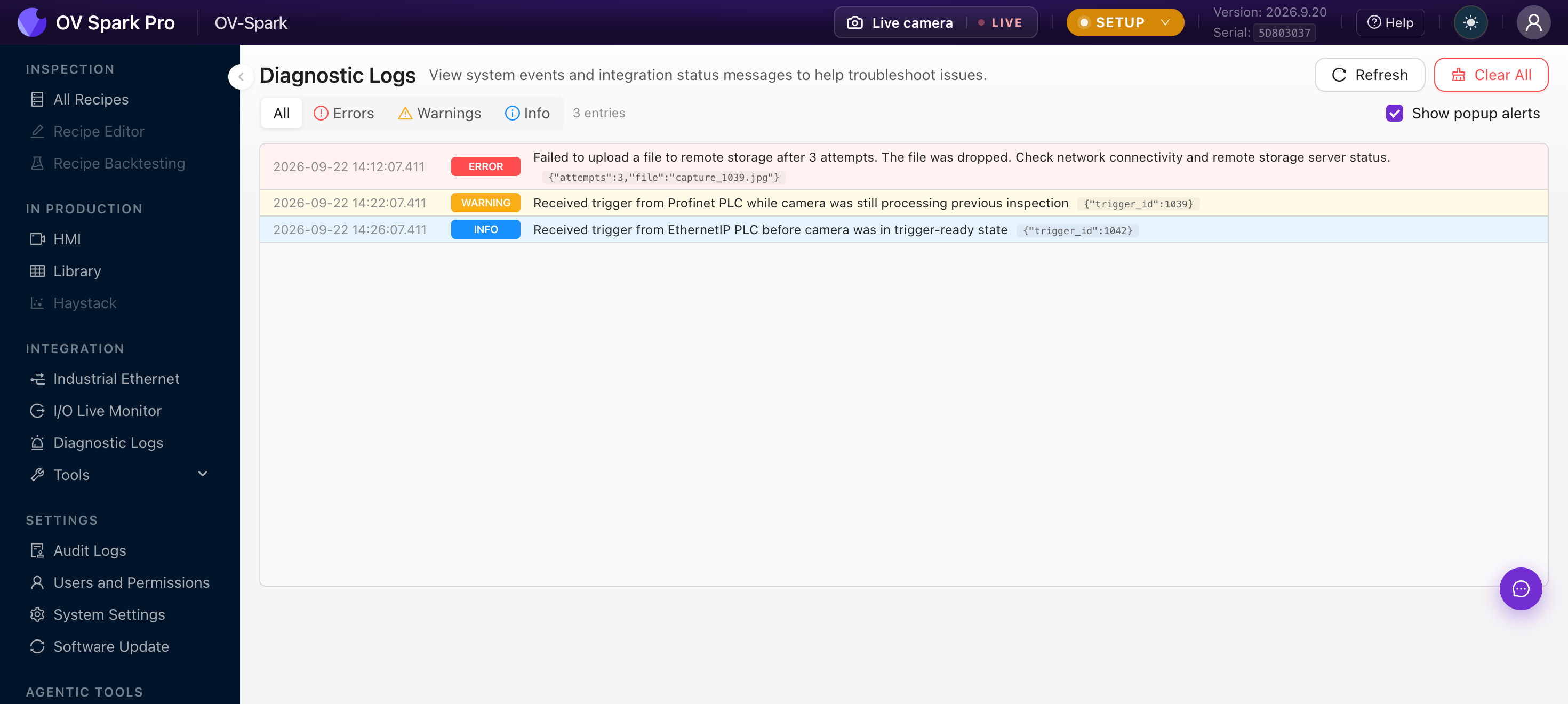

Diagnostic Logs là nơi camera cho bạn biết, bằng ngôn ngữ dễ hiểu, về những sự cố đã xảy ra hoặc suýt xảy ra. Đây là nơi đầu tiên cần kiểm tra khi dây chuyền hoạt động bất thường nhưng không có gì rõ ràng bị hỏng.

Các mục mới nhất xuất hiện ở dưới cùng và được cập nhật trực tiếp, vì vậy bạn có thể để trang này mở trong khi ai đó vận hành dây chuyền.

Điều Khiển

Điều khiển	Chức năng
All / Errors / Warnings / Info	Lọc theo mức độ nghiêm trọng
Refresh	Tải lại nguồn cấp dữ liệu
Clear All	Xóa toàn bộ các mục, có xác nhận, và không thể hoàn tác
Show popup alerts	Hiển thị thông báo khi có sự kiện mới
Load More	Tải thêm các mục cũ hơn, 100 mục mỗi lần

Mỗi hàng đều có dấu thời gian, phù hiệu mức độ nghiêm trọng, nội dung thông điệp và payload ngữ cảnh chẳng hạn như {"trigger_id":1039}. Các sự kiện lặp lại được loại bỏ trùng lặp với bộ đếm cùng thời điểm xuất hiện đầu tiên và cuối cùng, đây là cách bạn phân biệt một sự cố đơn lẻ với một sự cố xảy ra ở mỗi chu kỳ.

Những thông điệp quan trọng nhất

Hầu hết các vấn đề tích hợp thực tế đều xuất hiện dưới dạng một trong số ít các mục nhập.

Trigger khi đang bận

Received trigger from Profinet PLC while camera was still processing previous inspection

Dây chuyền đang trigger nhanh hơn mức camera có thể xử lý xong. Các tùy chọn, xếp theo thứ tự ưu tiên:

1. Giảm tốc độ trigger, hoặc giãn khoảng cách giữa các bộ phận
2. Đơn giản hóa recipe, vì ít hoặc nhỏ hơn các vùng ROI sẽ chạy nhanh hơn
3. Tăng image trigger buffer, chấp nhận rằng kết quả sẽ bị trễ so với bộ phận

Buffering che giấu vấn đề thay vì khắc phục

Hàng đợi giữ camera luôn bận, nhưng kết quả không còn khớp với bộ phận ở trước cổng reject. Nếu logic downstream của bạn giả định một vào, một ra, hãy giữ buffer ở 0 để tình trạng quá tải được báo cáo thay vì bị trì hoãn âm thầm.

Trigger chưa sẵn sàng

Received trigger from EthernetIP PLC before camera was in trigger-ready state

PLC đã trigger trước khi camera sẵn sàng. Thông thường handshake không được tuân thủ, hoặc PLC bắt đầu trigger trong quá trình khởi động camera. Kiểm tra trình tự handshake trong Industrial Ethernet.

Invalid recipe ID, hoặc chuyển đổi recipe khi đang bận

PLC đã yêu cầu một số recipe mà camera không có, hoặc yêu cầu chuyển đổi giữa chừng khi đang kiểm tra. Kiểm tra các giá trị PLC recipe ID ở Bước 5 của mỗi recipe so với giá trị mà bộ điều khiển đang gửi.

Lỗi remote storage

Failed to upload a file to remote storage after 3 attempts. The file was dropped.

Ảnh chụp đã được kiểm tra bình thường, nhưng hình ảnh không đến được share từ xa. Kiểm tra đường dẫn mạng và máy chủ lưu trữ, sau đó chạy Test connection trong Remote Storage. Những lỗi này đáng được theo dõi, vì sự mất mát diễn ra âm thầm theo quan điểm của dây chuyền.

Khác biệt so với Audit Logs

Chúng trả lời các câu hỏi khác nhau, và chọn nhầm sẽ lãng phí thời gian.

	Diagnostic Logs	Audit Logs
Ghi lại	Điều hệ thống gặp phải	Điều một người đã làm
Câu hỏi điển hình	"Tại sao dây chuyền dừng?"	"Ai đã thay đổi ngưỡng?"
Có thể xóa	Có	Không
