Kamera-Kommunikationsarchitektur

Diese Seite erläutert das zweistufige Kommunikationsdesign des OV80i und wie native Industrieprotokolle zusammen mit den erweiterbaren Kommunikationsfunktionen von Node-RED funktionieren.

Überblick über die Kommunikationsarchitektur​

Zweistufiges Kommunikationsdesign​

Der OV80i implementiert eine ausgeklügelte Kommunikationsarchitektur mit zwei unterschiedlichen Ebenen:

Kommunikationsebenen:

  • Native Industrieprotokolle – Systemweit integrierte Kommunikation (Profinet, Ethernet/IP)
  • Node-RED-erweiterbare Protokolle – Rezeptspezifische Kommunikationsfunktionen (MQTT, Modbus, TCP, HTTP)

Kommunikationsumfang und -steuerung​

System- vs. Rezeptebene:

  • Protokolle auf Systemebene gelten global für alle Rezepte
  • Protokolle auf Rezeptebene sind für jeden spezifischen Inspektionsworkflow einzigartig
  • Der Konfigurationsort bestimmt den Kommunikationsumfang und das -verhalten

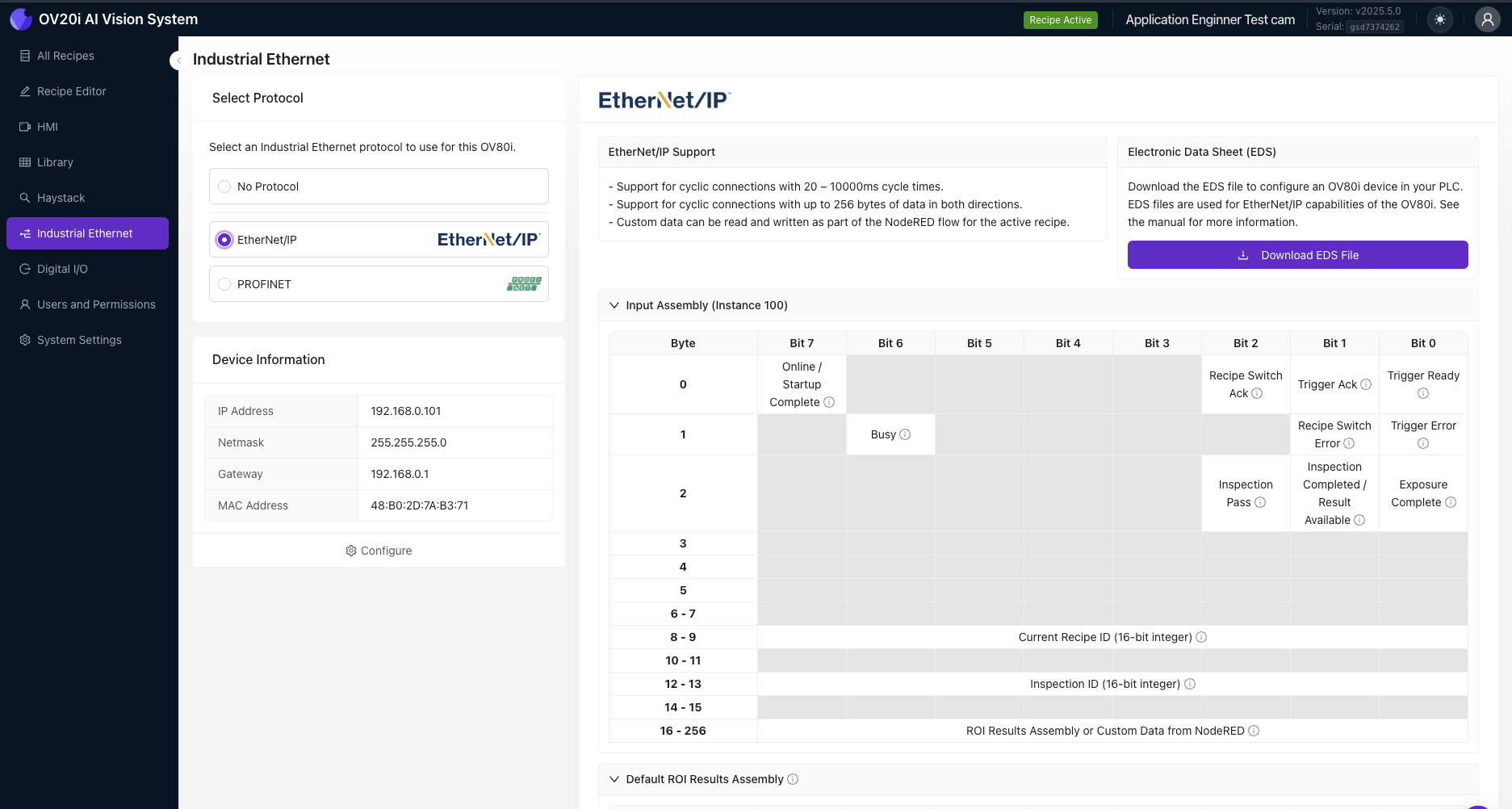

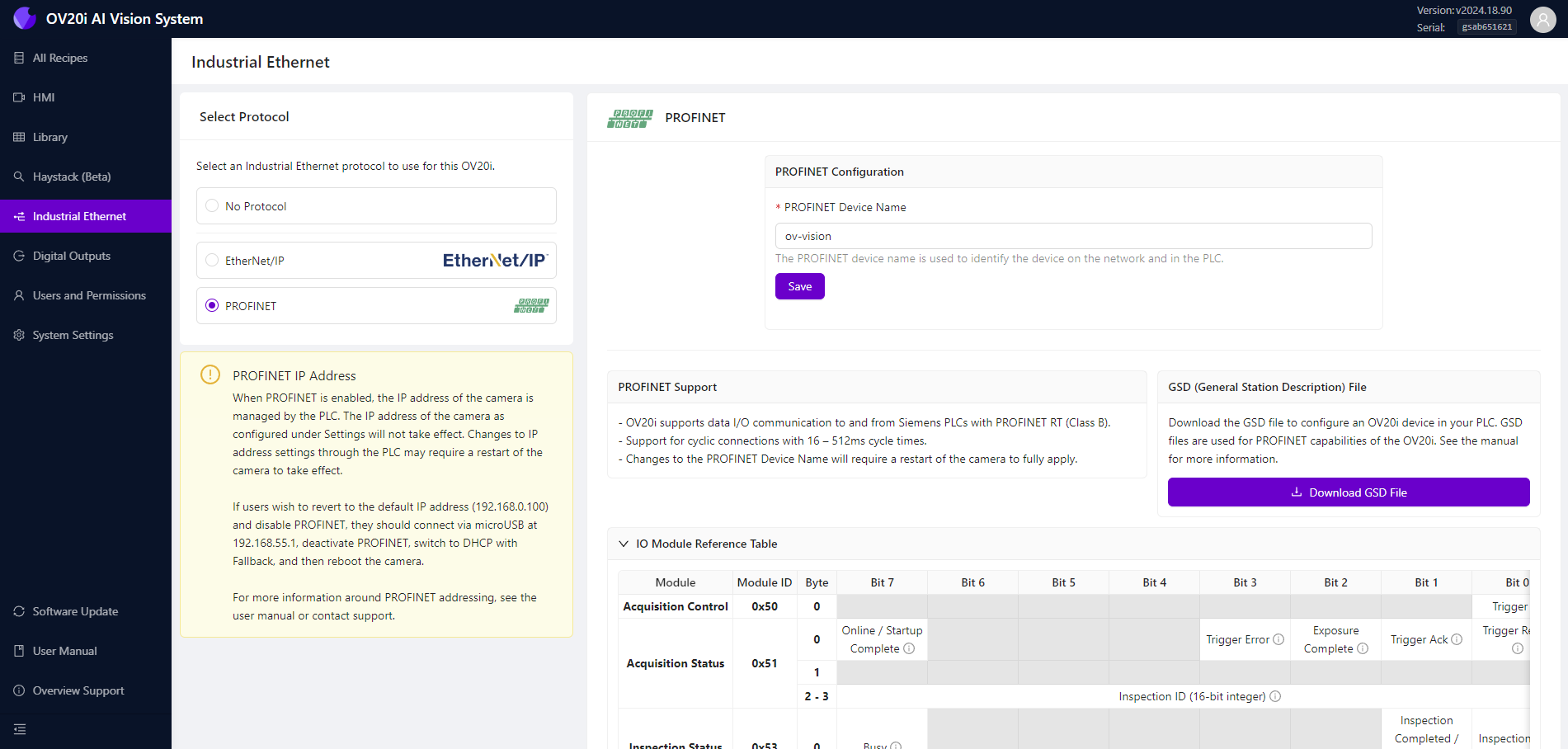

Native Industriekommunikation​

Integrierte PLC-Protokolle​

Konfiguration auf Kamerasystemebene:

  • Profinet & Ethernet/IP – Einzige Kommunikationsprotokolle, die auf Kamerasystemebene konfiguriert werden
  • Direkte Integration – Keine zusätzliche Programmierung oder Node-RED-Flows erforderlich
  • Industriestandards – Native Unterstützung für gängige Automatisierungsplattformen (Siemens, Allen-Bradley, Mitsubishi, Omron)
  • Bidirektionaler Datenaustausch – Trigger-Befehle, Statusrückmeldung, Rezeptsteuerung, Inspektionsergebnisse

Wesentliche Merkmale:

  • Globaler Geltungsbereich – Konfiguration betrifft alle Rezepte
  • Systemeinstellungen – Verwaltet über die Kamerasystemkonfiguration, nicht über Node-RED
  • Sofortige Reaktion – Direkte Kommunikation auf Hardwareebene
  • Industrielle Zuverlässigkeit – Konzipiert für Umgebungen der Fabrikautomatisierung

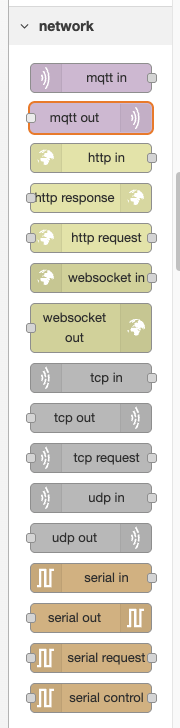

Node-RED-erweiterbare Kommunikation​


Protokollflexibilität auf Rezeptebene​

Node-RED Flow-basierte Protokolle:

  • MQTT – IoT-Messaging und Cloud-Integration über Node-RED-Flows
  • Modbus – Kommunikation mit Industriegeräten über Node-RED-Nodes
  • TCP – Benutzerdefinierte Protokollimplementierung für spezialisierte Systeme
  • HTTP – Bidirektionale Webservice-Kommunikation

Rezeptspezifische Merkmale:

  • Benutzerdefinierte Logik – Jedes Rezept definiert seine eigenen Kommunikations-Workflows
  • Protokollauswahl – Wahl geeigneter Protokolle für spezifische Inspektionsanforderungen
  • Integrationsflexibilität – Anbindung an Datenbanken, Cloud-Dienste, benutzerdefinierte Anwendungen
  • Datenverarbeitung – Transformation und Weiterleitung von Inspektionsdaten nach Bedarf

HTTP-Kommunikationsdualität​

Eingehendes HTTP (Kamera als Server):

  • Offene API-Endpunkte – Externe Systeme können Inspektionen aus der Ferne auslösen
  • Rezeptverwaltung – Fernumschaltung und -steuerung von Rezepten über HTTP-Anfragen
  • Systemsteuerung – Externe Anwendungen können Kamerafunktionen steuern
  • Echtzeitzugriff – Sofortige Reaktion auf externe HTTP-Anfragen

Ausgehendes HTTP (Kamera als Client):

  • Node-RED HTTP-Nodes – Kamera initiiert Kommunikation zu externen Webdiensten
  • Benutzerdefinierte Integration – Rezeptspezifische Webservice-Kommunikation
  • Datenveröffentlichung – Senden von Inspektionsergebnissen an externe Systeme und Datenbanken
  • Drittanbieter-Integration – Anbindung an MES, ERP und Cloud-Plattformen

Kommunikationsfluss-Architektur​

Kommunikation auf System- vs. Rezeptebene​

Kommunikation des Kamerasystems:

  • Globale Konfiguration – Profinet/Ethernet/IP-Einstellungen gelten für die gesamte Kamera
  • Netzwerkgrundlage – IP-Adressierung und Subnetzkonfiguration beeinflussen die gesamte Kommunikation
  • Integrierte Protokollunterstützung – Keine Programmierung für die industrielle Integration erforderlich
  • Rezeptübergreifende Konsistenz – Gleiches Kommunikationsverhalten unabhängig vom aktiven Rezept

Rezeptspezifische Kommunikation:

  • Eindeutige Workflows – Node-RED-Flows sind spezifisch für jedes Rezept
  • Protokollanpassung – Verschiedene Rezepte können unterschiedliche Kommunikationsmethoden verwenden
  • Anwendungslogik – Kommunikationsverhalten zugeschnitten auf Inspektionsanforderungen
  • Datentransformation – Rezeptspezifische Datenverarbeitung und -weiterleitung

Hierarchie der Kommunikationsreaktion​

Stufe der sofortigen Reaktion:

  • Digitale I/O-Signale – Sofortige Reaktion auf Hardwareebene
  • Native PLC-Protokolle – Direkte industrielle Kommunikation

Stufe der programmierten Reaktion:

  • Node-RED-Flows – Benutzerdefinierte Logik und Protokollverarbeitung
  • Datenverarbeitung – Transformation und Weiterleitung von Inspektionsergebnissen

Stufe der externen Integration:

  • HTTP-Endpunkte – Webservice-Integration und externe Steuerung
  • Cloud-Kommunikation – MQTT und internetbasierte Protokolle

Integrationsmuster und -strategien​

Hybride Kommunikationsarchitekturen​

PLC + Node-RED-Muster:

  • Natives PLC für sofortige Trigger und Statusrückmeldung
  • Node-RED-Flows für Datenweiterleitung, Protokollierung und erweiterte Integration
  • Das Beste aus beiden Welten – Industrielle Zuverlässigkeit mit benutzerdefinierter Flexibilität

HTTP-Bidirektionalmuster:

  • Eingehendes HTTP für externe Systemsteuerung und Trigger
  • Ausgehendes HTTP zur Datenveröffentlichung und Integration
  • Bidirektionale Integration mit webbasierten Systemen

Multi-Protokoll-Rezeptstrategie:

  • Verschiedene Rezepte verwenden unterschiedliche Kommunikationsprotokolle
  • Anwendungsspezifische Kommunikationsmethoden
  • Protokollauswahl basierend auf Integrationsanforderungen

Protokollübersetzung und -bridging​

Node-RED als Kommunikations-Bridge:

  • Protokollkonvertierung zwischen verschiedenen industriellen Systemen
  • Datenformat-Transformation zur Systemkompatibilität
  • Kommunikations-Routing zwischen mehreren externen Systemen
  • Integrations-Hub für komplexe Multi-System-Umgebungen

Vorteile der Kommunikationsarchitektur​

Designvorteile​

Industrielle Zuverlässigkeit:

  • Native Protokolle bieten sofortige, zuverlässige industrielle Kommunikation
  • Bewährte Standards gewährleisten Kompatibilität mit bestehenden Automatisierungssystemen

Flexibilität und Erweiterbarkeit:

  • Node-RED-Plattform ermöglicht benutzerdefinierte Kommunikationslösungen
  • Rezeptspezifische Kommunikation passt sich an Anwendungsanforderungen an
  • Zukunftssichere Architektur unterstützt neue Protokolle und Integrationen

Betriebliche Effizienz:

  • Mehrere Kommunikationspfade bieten Redundanz und Optionen
  • Echtzeitfähigkeiten unterstützen Hochgeschwindigkeits-Produktionsanforderungen
  • Benutzerdefinierte Datenverarbeitung optimiert den Informationsfluss für spezifische Anwendungen
