Sơ Đồ Chân (Nguồn M12 & I/O)
OV Spark Pro truyền tải toàn bộ nguồn điện, I/O số và tín hiệu reset trên một đầu nối M12 12 chân duy nhất ở phía dưới vỏ máy. Đánh dấu những gì bạn đang kết nối và bạn sẽ có mọi lõi dây cần đấu nối.
Bạn đang đấu nối thiết bị gì?
Hãy đánh dấu những gì có trên dây chuyền của bạn. Bảng liệt kê từng lõi dây để đấu vào cáp flying-leads.
| Chân | Lõi camera | Tín hiệu | Kết nối tới |
|---|---|---|---|
| 7 | Đen | Vin+ | Nguồn +24 V |
| 8 | Xám | GND | Nguồn 0 V |
| 10 | Tím | Trigger | Ngõ ra tín hiệu của cảm biến |
| 9 | Đỏ | DIO GND | 0 V của cảm biến và 0 V của nguồn |
| 11 | Cam | DO0 | Cực âm của tải. Cực dương của tải nối lên +24 V |
Bạn đang đấu dây cho một cảm biến hoặc PLC cụ thể? IO Helper sẽ dựng sơ đồ đấu dây đầy đủ cho OV Spark Pro, kèm màu dây của thiết bị kia.
- Cùng đầu nối, sơ đồ chân và màu dây cáp như OV80i
- Màu đen là Vin+ và màu xám là mass trên cáp này, ngược lại so với những gì hầu hết mọi người mong đợi
- Nguồn trên chân 7 và 8, trigger trên chân 10, ngõ ra số trên chân 11, strobe hoặc ngõ ra thứ hai trên chân 12
- Cùng đầu nối này cũng tương thích với bộ chuyển đổi PoE của Overview

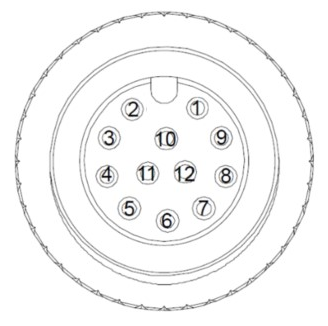

Mặt đầu nối
Phân bổ chân
| Chân | Tín hiệu | Chức năng |
|---|---|---|
| 1 | Digital Input 1 | Ngõ vào cách ly quang |
| 2 | Dự phòng | Không kết nối |
| 3 | Dự phòng | Không kết nối |
| 4 | Reset System | Kéo xuống để reset camera |
| 5 | Digital Input 0 | Ngõ vào cách ly quang |
| 6 | Digital Input Common | Đường cấp nguồn cho các bộ cách ly quang ngõ vào (10–30 V) |
| 7 | Vin+ | Nguồn vào hệ thống, +24 V |
| 8 | Vin− | Nguồn vào hệ thống, mass |
| 9 | Digital GND | Tham chiếu cho I/O số |
| 10 | Trigger Input | Trigger phần cứng, kéo xuống Digital GND |
| 11 | Digital Output 0 | Ngõ ra sinking |
| 12 | Digital Output 1 / Strobe Out | Ngõ ra dùng chung, chức năng tùy chọn |
OV Spark Pro sử dụng cùng sơ đồ chân Power & I/O M12 A-coded 12 chân như OV80i, từng chân một. Dây dẫn, hộp breakout và bộ cáp có thể hoán đổi được giữa hai sản phẩm.
Khác biệt duy nhất nằm ở chân 12: trên OV80i đây là Digital Output 1, trong khi trên OV Spark Pro cùng chân này là Digital Output 1 / Strobe Out dùng chung với chức năng tùy chọn.
OV10i và OV20i sử dụng đầu nối 17 chân với bố cục hoàn toàn khác. Không mang dây dẫn từ các sản phẩm đó sang.
Tham chiếu màu dây
Cáp Power & I/O dạng flying-leads sử dụng cùng mã màu như OV80i, vì đây là cùng đầu nối.
| Chân | Tín hiệu | Màu dây | Ghi chú |
|---|---|---|---|
| 1 | DI1 | Nâu (BN) | NPN, active low |
| 4 | Reset | Xanh lá (GN) | NPN, active low |
| 5 | DI0 | Hồng (PK) | NPN, active low |
| 7 | Vin+ | Đen (BK) | 19 V đến 24 V |
| 8 | GND | Xám (GY) | Mass nguồn |
| 9 | DIO GND | Đỏ (RD) | Mass I/O số |
| 10 | Trigger | Tím (VT) | NPN, active low |
| 11 | DO0 | Cam (OG) | NPN, sinking |
| 12 | DO1 | Xanh lá nhạt (LTGN) | NPN, sinking. Dùng chung với Strobe Out trên OV Spark Pro |
Các chân 2, 3 và 6 không được dẫn ra trên cáp flying-leads.
Trên cáp này Đen (BK) là Vin+ và Xám (GY) là mass nguồn. Điều đó ngược với quy ước mà hầu hết mọi người mang theo từ công việc điện tổng quát, và đây là cách dễ nhất để phá hỏng một camera trên bàn làm việc.
Kiểm tra màu dây theo bảng này trước khi cấp nguồn, mỗi lần.
Bộ chuyển đổi PoE của Overview CB-POE25-RJ45F-M12A12F-1 khớp với cùng đầu nối 12 chân này và cấp nguồn cho camera từ nguồn 802.3af hoặc 802.3at. Xem Power over Ethernet.
Chân 8 (Vin−) là đường về của nguồn. Chân 9 (Digital GND) là tham chiếu cho trigger và các ngõ ra. Giữ chúng tách biệt: cảm biến và tải tham chiếu đến chân 9, bộ nguồn tham chiếu đến chân 8.
Một số tài liệu nền tảng liệt kê chân 10 trong mục "reserve". Trên OV Spark Pro đây là ngõ vào trigger phần cứng, với thời lượng xung 0–8192 µs. Nối cảm biến trigger của bạn vào chân 10 và Digital GND (chân 9).
Cấp nguồn cho camera
Nối chân 7 với +24 V và chân 8 với 0 V từ một bộ nguồn ổn áp 19–24 VDC. Camera tiêu thụ điển hình 12 W và đỉnh 17 W, vì vậy bộ nguồn định mức ít nhất 24 W cho dư công suất thoải mái.
Ngõ vào trigger

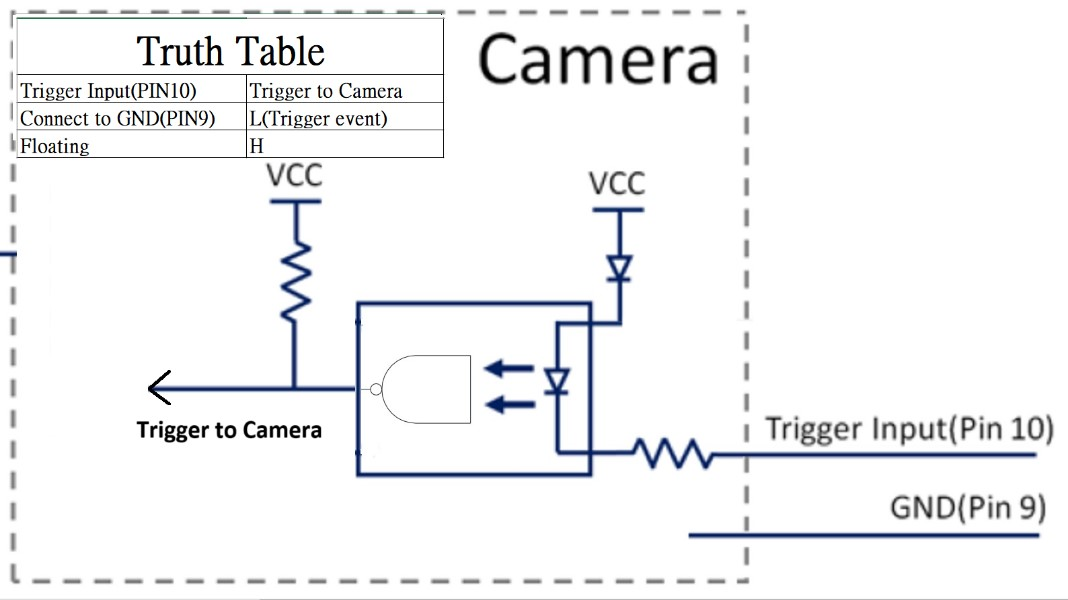

Kéo chân 10 xuống Digital GND (chân 9) sẽ tạo ra một sự kiện trigger. Để nó thả nổi sẽ giữ đường tín hiệu ở mức cao, vì vậy không có việc chụp hình nào xảy ra.
| Thông số | Thông số kỹ thuật |
|---|---|
| Thời lượng xung | 0–8192 µs |
| Ngắt phần mềm | Không |
Ngõ vào số

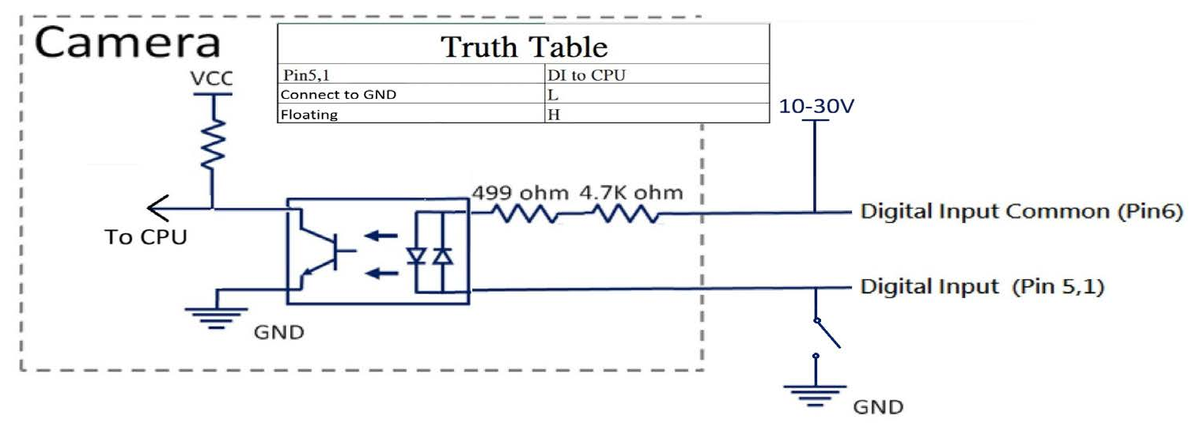

Hai ngõ vào số (chân 5 và 1) được cách ly quang và dùng chung đường cấp nguồn trên chân 6. Nối chân 6 với điện áp điều khiển 10–30 V của bạn, sau đó chuyển chân ngõ vào xuống mass để kích hoạt nó.
| Thông số | Thông số kỹ thuật |
|---|---|
| Điện áp ngõ vào | Cao: 10–30 VDC, Thấp: 0–3 VDC |
| Dòng ngõ vào | Tối đa 10 mA |
| Tần số | Tối đa 60 Hz |
| Thời gian đáp ứng | Tối đa 18.8 µs |
| Ngắt phần mềm | Có |
Ngõ ra số

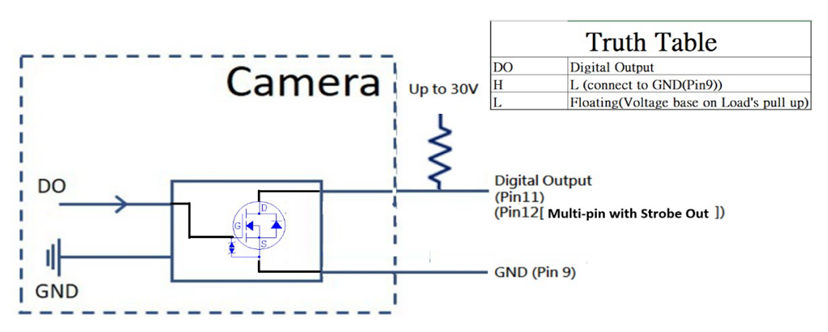

Chân 11 là một ngõ ra sinking. Khi được kích hoạt nó kéo đường tín hiệu xuống Digital GND; khi không được kích hoạt nó thả nổi, vì vậy điện áp sẽ nằm ở nơi mà điện trở pull-up của tải đặt nó.
| Thông số | Thông số kỹ thuật |
|---|---|
| Điện áp sink | Lên đến 30 V |
| Dòng sink | Điển hình 0.2 A |
| Tần số | Tối đa 60 Hz |
| Thời gian đáp ứng | Tối đa 8 µs |
Giống như mọi camera Overview, các ngõ ra số kéo xuống mass khi được kích hoạt và không thể cấp +24 V. Đấu tải giữa +24 V và chân ngõ ra. Bất cứ thứ gì trên 30 V hoặc 0.2 A cần một rơ-le.
Ngõ ra strobe

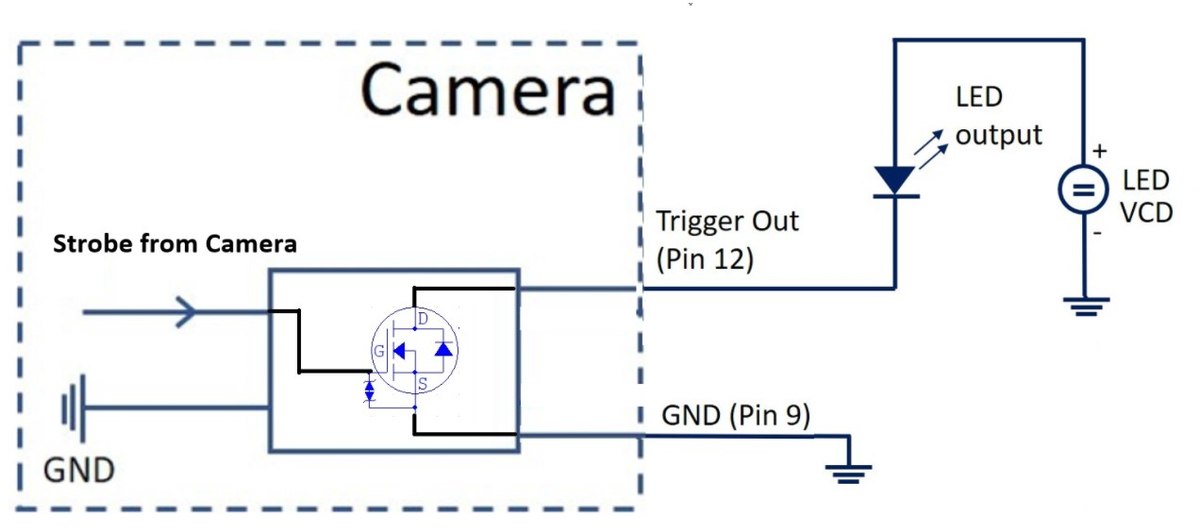

Chân 12 vừa là ngõ ra số thứ hai vừa là ngõ ra strobe cho đèn chiếu sáng ngoài. Thời gian đáp ứng nhanh hơn của nó phù hợp với định thời strobe.
| Thông số | Thông số kỹ thuật |
|---|---|
| Điện áp sink | Lên đến 30 V |
| Dòng sink | Điển hình 0.2 A |
| Tần số | Tối đa 60 Hz |
| Thời gian đáp ứng | Tối đa 4.5 µs |
OV Spark Pro có 8 LED trắng lập trình được tích hợp sẵn. Chỉ sử dụng ngõ ra strobe khi bạn cần đèn chiếu sáng ngoài mà vòng đèn tích hợp không thể bao phủ được, chẳng hạn như chiếu sáng từ phía sau (backlighting) hoặc trường nhìn rất lớn.
