引脚定义（M12 电源与 I/O）

OV Spark Pro 通过外壳底部的一个 M12 12 针连接器 承载所有电源、数字 I/O 及复位信号。只需勾选您要连接的内容，即可确定每根线芯的接法。

您要连接什么？

勾选产线上实际使用的项。表中列出了飞线电缆上每一根线芯的对应关系。

将 NPN 部件传感器作为触发源每个部件到位时触发的光电传感器或接近传感器数字输入来自产线的状态信号，接到 DI0 或 DI1剔除阀、继电器或三色灯相机在通过或失败时切换的任何负载将外部光源接到频闪输出内置 LED 无法替代的背光或环形光源

连接

引脚	相机核心	信号	连接至
7	黑色	Vin+	+24 V 电源
8	灰色	GND	0 V 电源
10	紫色	触发	传感器信号输出
9	红色	DIO GND	传感器 0 V 与电源 0 V
11	橙色	DO0	负载的负极。负载的正极接 +24 V

此电缆中黑色为正极黑色为 Vin+，灰色为地线，与大多数人的预期相反。接通电源前请对照此表核对。

将 NPN 部件传感器作为触发源传感器需与相机使用同一个 24 V 电源供电，以共用 0 V 参考电位。

剔除阀、继电器或三色灯该输出将负载切换到地。超过 30 V 或 0.2 A 时，请改用继电器驱动，而不要直接驱动负载。

需要接入特定型号的传感器或 PLC？IO Helper 可为 OV Spark Pro 生成完整接线图，并标注对端设备自身的线色。

简而言之

• 与 OV80i 使用相同的连接器、引脚定义和电缆颜色
• 此电缆上 黑色为 Vin+，灰色为地，与大多数人预期的相反
• 第 7、8 针为电源，第 10 针为触发，第 11 针为数字输出，第 12 针为频闪或第二路输出
• 同一个连接器也可接入 Overview PoE 适配器

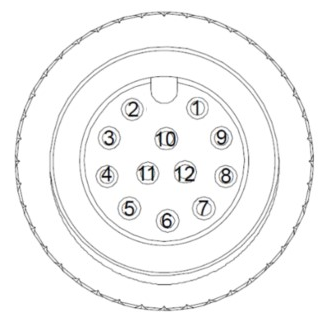

连接器端面

引脚分配

针脚	信号	功能
1	数字输入 1	光电隔离输入
2	保留	未连接
3	保留	未连接
4	系统复位	拉低以复位相机
5	数字输入 0	光电隔离输入
6	数字输入公共端	输入光耦的供电（10–30 V）
7	Vin+	系统电源输入，+24 V
8	Vin−	系统电源输入，地
9	数字 GND	数字 I/O 参考地
10	触发输入	硬件触发，拉至数字 GND
11	数字输出 0	下拉（sinking）输出
12	数字输出 1 / 频闪输出	共用输出，功能可选

与 OV80i 相同，仅一处差异

OV Spark Pro 使用与 OV80i 完全一致的 M12 A 编码 12 针电源与 I/O 引脚定义，逐针对应。两者的接线、接线盒及电缆组件可互换。

唯一的差异在 第 12 针：在 OV80i 上该针为数字输出 1，而在 OV Spark Pro 上同一针为共用的数字输出 1 / 频闪输出，功能可选。

OV10i 和 OV20i 使用 17 针 连接器，布局完全不同，切勿沿用其接线。

线色对照

飞线式电源与 I/O 电缆使用与 OV80i 相同的颜色编码，因为连接器相同。

针脚	信号	线色	说明
1	DI1	棕色 (BN)	NPN，低电平有效
4	复位	绿色 (GN)	NPN，低电平有效
5	DI0	粉色 (PK)	NPN，低电平有效
7	Vin+	黑色 (BK)	19 V 至 24 V
8	GND	灰色 (GY)	电源地
9	DIO GND	红色 (RD)	数字 I/O 地
10	触发	紫色 (VT)	NPN，低电平有效
11	DO0	橙色 (OG)	NPN，下拉
12	DO1	浅绿色 (LTGN)	NPN，下拉。在 OV Spark Pro 上与频闪输出共用

第 2、3、6 针未在飞线电缆中引出。

此处黑色为正极，并非地

在此电缆中，黑色 (BK) 为 Vin+，灰色 (GY) 为电源地。这与大多数人从一般电气作业中带来的习惯相反，也是在工作台上烧毁相机最容易踩的坑。

每次上电前，请务必对照此表核对线色。

此连接器也承载 PoE

Overview PoE 适配器 CB-POE25-RJ45F-M12A12F-1 与该 12 针连接器配套使用，可通过 802.3af 或 802.3at 电源为相机供电。参见 以太网供电 (PoE)。

两个地，两种用途

第 8 针 (Vin−) 为电源回路。第 9 针 (数字 GND) 为触发信号和输出的参考地。请区分使用：传感器和负载以第 9 针为参考，电源以第 8 针为参考。

第 10 针为触发，即使平台表格将其标为保留

部分平台文档将第 10 针列为"保留"。在 OV Spark Pro 上，该针为 硬件触发输入，脉冲宽度为 0–8192 µs。请将触发传感器接至第 10 针和数字 GND（第 9 针）。

为相机供电

将 pin 7 连接到 +24 V，pin 8 连接到 0 V，使用稳压的 19–24 VDC 电源。相机典型功耗为 12 W，峰值功耗为 17 W，因此建议使用额定功率至少 24 W 的电源以留有充足裕量。

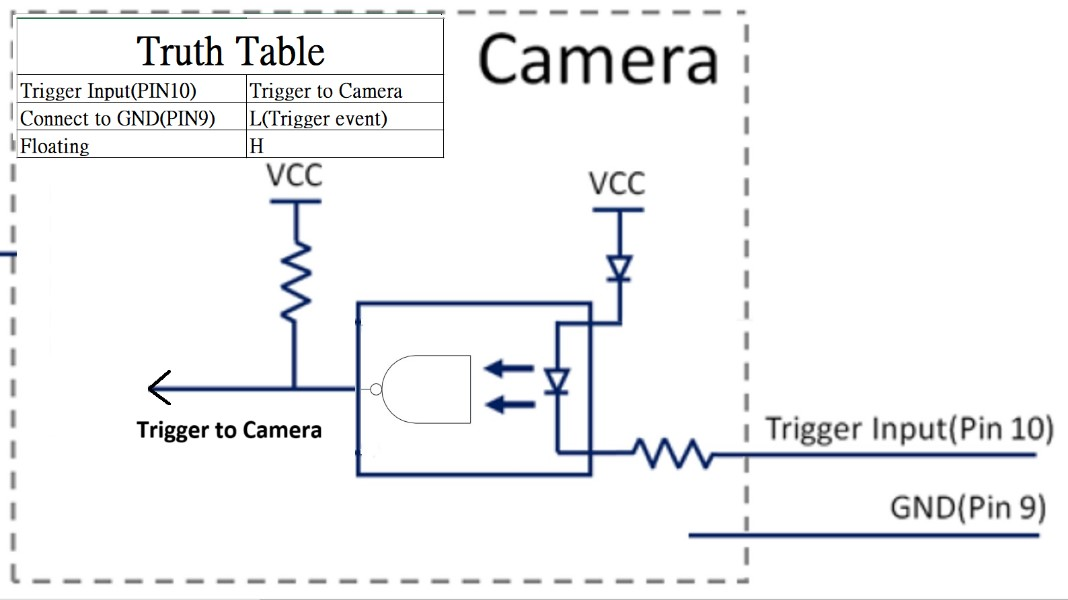

触发输入

将 pin 10 拉低到 Digital GND (pin 9) 即可产生一个触发事件。悬空时该线保持高电平，因此不会进行捕获。

参数	规格
脉冲持续时间	0–8192 µs
软件中断	否

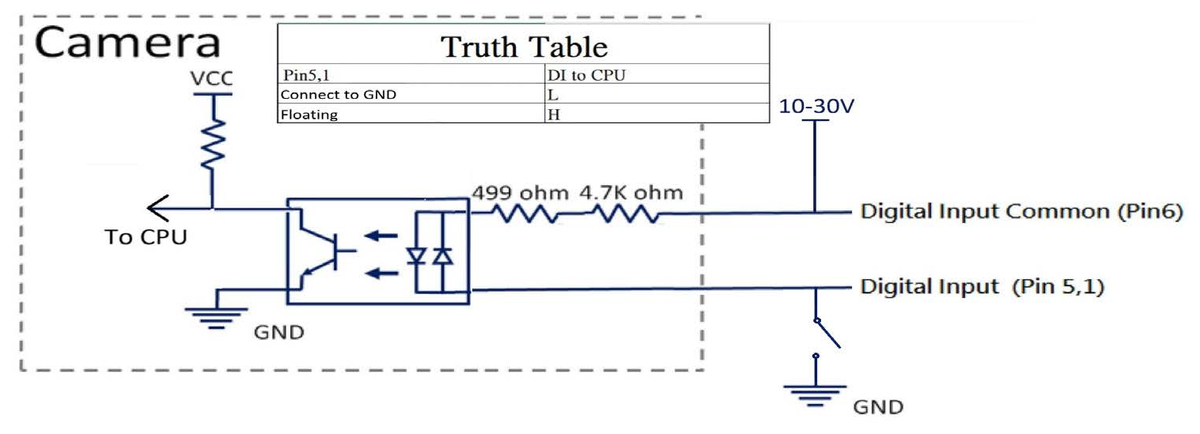

数字输入

两个数字输入（pin 5 和 pin 1）为光电隔离，共用 pin 6 上的公共电源轨。将 pin 6 连接到您的 10–30 V 控制电压，然后将输入引脚切换到地以激活。

参数	规格
输入电压	高电平：10–30 VDC，低电平：0–3 VDC
输入电流	最大 10 mA
频率	最大 60 Hz
响应时间	最大 18.8 µs
软件中断	是

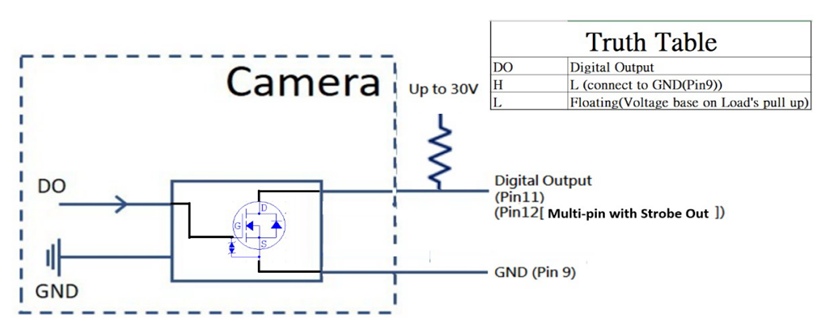

数字输出

Pin 11 是一个灌入式输出。激活时将该线路拉至 Digital GND；未激活时为悬空状态，因此电压取决于负载的上拉电路。

参数	规格
灌入电压	最高 30 V
灌入电流	典型 0.2 A
频率	最大 60 Hz
响应时间	最大 8 µs

输出为灌入式，不提供源电流

与所有 Overview 相机一样，数字输出在激活时拉至地，无法提供 +24 V。请将负载接在 +24 V 和输出引脚之间。超过 30 V 或 0.2 A 的负载需要使用继电器。

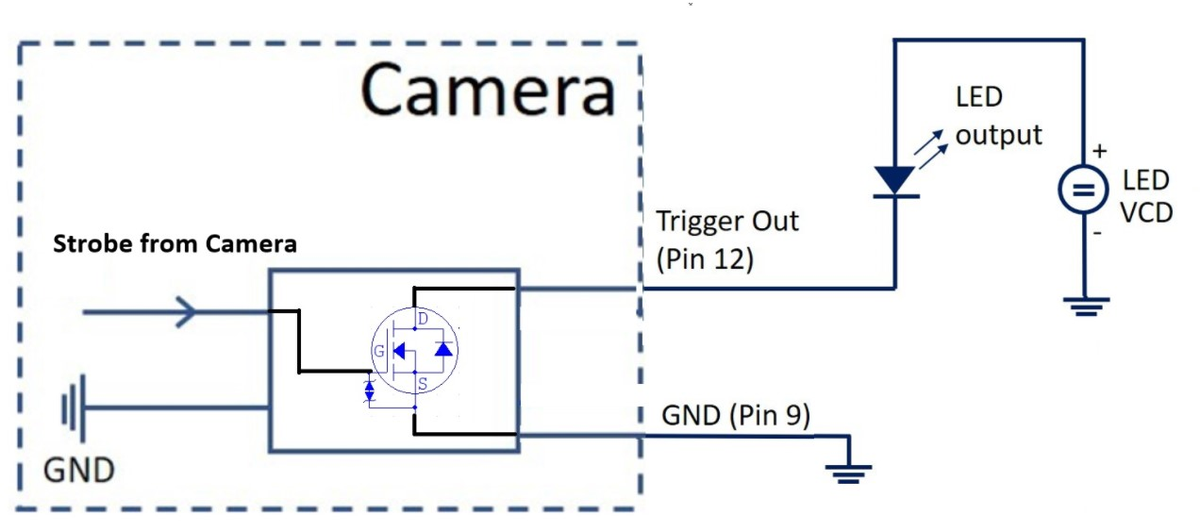

频闪输出

Pin 12 兼作第二个数字输出以及用于外部光源的频闪输出。其更快的响应时间适合用于频闪定时。

参数	规格
灌入电压	最高 30 V
灌入电流	典型 0.2 A
频率	最大 60 Hz
响应时间	最大 4.5 µs

内置光源优先

OV Spark Pro 板载 8 颗可编程白色 LED。仅当您需要内置环形光源无法覆盖的外部光源时（例如背光或非常大的视野），才使用频闪输出。

返回入门路径安装相机

第 1 步，共 13 步。完成安装固定、电源与 I/O 接线，并确认状态指示灯。
