第一步：成像

成像决定了相机实际看到的内容。后续每个步骤都基于这张图像构建，因此这是唯一值得过度投入的步骤。

简而言之

• 按下 Smart imaging，选择最佳候选图像，仅在必要时手动微调
• 力求获得清晰、光照均匀的图像，使缺陷能用肉眼看见
• 在运动产线上保持短曝光，并通过提高 LED 亮度（而非增益）来补光
• 在训练之前先确定好图像，因为之后再更改意味着需要重新训练

从自动按钮开始

按钮	作用
Smart imaging	同时设置曝光、光照和对焦
Autofocus only	运行对焦程序，不改动曝光和光照

当您按下其中任一按钮时，相机会询问优化目标：Whole frame，或在实时视图上Draw a region。当场景其余部分比待检特征明显更亮或更暗时，或背景位于不同景深时，围绕您要检测的特征绘制一个区域。

Smart imaging 不会悄悄更改您的设置。它会以不同曝光、LED 开启和关闭等条件捕获一组候选图像，然后请您 Choose the best-looking image。其中一个会标记为 Recommended。选择缺陷最清晰的那张，然后 Apply these settings。

根据缺陷判断候选图像，而不是看照片本身是否好看

推荐的候选图像通常是整体最均衡的那张，但不一定是细小划痕或低对比度印刷最清晰可见的那张。请关注您真正在意的特征。

手动微调

设置	控制内容	注意事项
Exposure (ms)	传感器采集光线的时长	时间越长越亮，但运动中的部件会模糊
LED brightness (%)	内置环形光源的功率	0 表示完全关闭
Focus	由自动对焦电机驱动的镜头位置	微调直到全放大下边缘清晰
Image orientation	旋转图像以匹配安装方向	在绘制任何区域之前设置
Lighting mode	内置 LED 的行为方式：Off、Strobe 或 Always on	见下文

Lighting mode

模式	作用	适用场景
Strobe	仅在捕获瞬间闪烁 LED	大多数产线。运行温度更低，延长 LED 寿命
Always on	始终保持 LED 常亮	闪烁会干扰附近工作的操作员
Off	保持环形光源熄灭并忽略 LED brightness	您使用自己的外部光源照亮部件，或内置 LED 导致眩光

Off 与亮度为 0 并不相同

两者都会使环形光源熄灭，但 Off 会保留您的亮度值以便切换回来时使用。使用 Off 可在外部光源下测试部件，然后无需重新输入设置即可返回 Strobe。

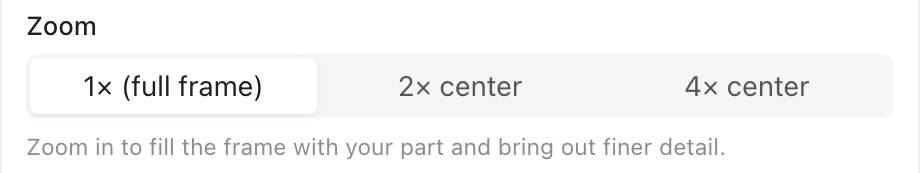

缩放

缩放以 1x（全画幅）、2x 中心或 4x 中心对传感器的中心区域进行取景。捕获图像仍保持 2592 x 1944，因此小尺寸部件可以充满画面并显示更精细的细节。请在绘制任何区域之前进行设置，因为每个区域和模板都是在缩放后的图像中放置的。

在高级设置下：

设置	使用场景
增益 (dB)	无法增加光照且无法延长曝光时间时使用。它可提升图像亮度，但会增加噪声
LED 环形灯模式	需要与默认模式不同的照明方案时
白平衡模式和色温	当颜色很重要时，颜色匹配功能需要此设置

使用颜色匹配前请固定白平衡

自动白平衡会在画面中的颜色发生变化时重新适应，而这正是颜色匹配试图测量的内容。如果程序中包含颜色匹配工具，请先在此处设置固定的白平衡。

优质图像的标准

• 清晰：在最大缩放下，特征具有清晰的边缘
• 均匀照明：没有过曝的高光，特征所在位置没有黑色阴影
• 一致性：连续十次捕获看起来相同
• 充满画面：部件占据画面的大部分区域，使 AI 有足够的像素可供处理

诚实的测试

如果您自己在相机图像中都看不到缺陷，AI 也无法学习它。现在就通过改善照明和位置来解决这个问题。再多的训练数据也无法挽救缺陷不可见的图像。

运动部件

OV Spark Pro 配备全局快门，因此运动部件不会出现畸变。但它仍可能产生模糊，因为在传感器收集光线期间部件仍在持续移动。

规则是：在曝光期间，部件的移动应小于约一个像素。如果运动产线上的边缘看起来柔和，请缩短曝光时间，并优先通过 LED 亮度补偿损失的光线，其次使用增益。

Overview 的光学计算器包含最大部件速度、视场、安装距离和最小缺陷尺寸。请在相机型号下选择您的相机。

为什么此步骤排在首位

后期更改图像意味着需要重新训练

工具是根据训练时所用的图像进行学习的。如果在训练后更改对焦、曝光、照明、方向或安装方式，相机所看到的内容将与其所学的内容不再匹配。请重新捕获示例并重新训练。

这就是为什么图像设置是第 1 步，而不是最后的润色工作。
