第一步：成像

成像決定了相機實際看到的內容。後續每個步驟都基於這張影象構建，因此這是唯一值得過度投入的步驟。

簡而言之

• 按下 Smart imaging，選擇最佳候選影象，僅在必要時手動微調
• 力求獲得清晰、光照均勻的影象，使缺陷能用肉眼看見
• 在運動產線上保持短曝光，並通過提高 LED 亮度（而非增益）來補光
• 在訓練之前先確定好影象，因為之後再更改意味著需要重新訓練

從自動按鈕開始

按鈕	作用
Smart imaging	同時設定曝光、光照和對焦
Autofocus only	執行對焦程式，不改動曝光和光照

當您按下其中任一按鈕時，相機會詢問最佳化目標：Whole frame，或在實時檢視上Draw a region。當場景其餘部分比待檢特徵明顯更亮或更暗時，或背景位於不同景深時，圍繞您要檢測的特徵繪製一個區域。

Smart imaging 不會悄悄更改您的設定。它會以不同曝光、LED 開啟和關閉等條件捕獲一組候選影象，然後請您 Choose the best-looking image。其中一個會標記為 Recommended。選擇缺陷最清晰的那張，然後 Apply these settings。

根據缺陷判斷候選影象，而不是看照片本身是否好看

推薦的候選影象通常是整體最均衡的那張，但不一定是細小劃痕或低對比度印刷最清晰可見的那張。請關注您真正在意的特徵。

手動微調

設定	控制內容	注意事項
Exposure (ms)	感測器採集光線的時長	時間越長越亮，但運動中的部件會模糊
LED brightness (%)	內建環形光源的功率	0 表示完全關閉
Focus	由自動對焦電機驅動的鏡頭位置	微調直到全放大下邊緣清晰
Image orientation	旋轉影象以匹配安裝方向	在繪製任何區域之前設定
Lighting mode	內建 LED 的行為方式：Off、Strobe 或 Always on	見下文

Lighting mode

模式	作用	適用場景
Strobe	僅在捕獲瞬間閃爍 LED	大多數產線。執行溫度更低，延長 LED 壽命
Always on	始終保持 LED 常亮	閃爍會干擾附近工作的操作員
Off	保持環形光源熄滅並忽略 LED brightness	您使用自己的外部光源照亮部件，或內建 LED 導致眩光

Off 與亮度為 0 並不相同

兩者都會使環形光源熄滅，但 Off 會保留您的亮度值以便切換回來時使用。使用 Off 可在外部光源下測試部件，然後無需重新輸入設定即可返回 Strobe。

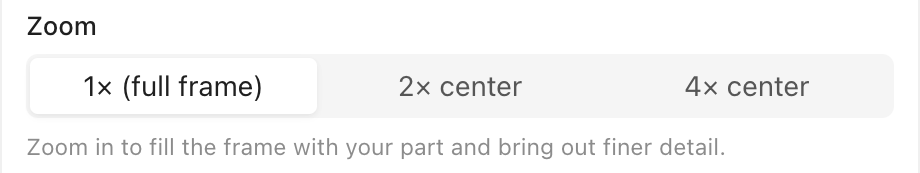

縮放

縮放以 1x（全畫幅）、2x 中心或 4x 中心對感測器的中心區域進行取景。捕獲影象仍保持 2592 x 1944，因此小尺寸部件可以充滿畫面並顯示更精細的細節。請在繪製任何區域之前進行設定，因為每個區域和模板都是在縮放後的影象中放置的。

在高階設定下：

設定	使用場景
增益 (dB)	無法增加光照且無法延長曝光時間時使用。它可提升影象亮度，但會增加噪聲
LED 環形燈模式	需要與預設模式不同的照明方案時
白平衡模式和色溫	當顏色很重要時，顏色匹配功能需要此設定

使用顏色匹配前請固定白平衡

自動白平衡會在畫面中的顏色發生變化時重新適應，而這正是顏色匹配試圖測量的內容。如果程式中包含顏色匹配工具，請先在此處設定固定的白平衡。

優質影象的標準

• 清晰：在最大縮放下，特徵具有清晰的邊緣
• 均勻照明：沒有過曝的高光，特徵所在位置沒有黑色陰影
• 一致性：連續十次捕獲看起來相同
• 充滿畫面：部件佔據畫面的大部分割槽域，使 AI 有足夠的畫素可供處理

誠實的測試

如果您自己在相機影象中都看不到缺陷，AI 也無法學習它。現在就通過改善照明和位置來解決這個問題。再多的訓練資料也無法挽救缺陷不可見的影象。

運動部件

OV Spark Pro 配備全域性快門，因此運動部件不會出現畸變。但它仍可能產生模糊，因為在感測器收集光線期間部件仍在持續移動。

規則是：在曝光期間，部件的移動應小於約一個畫素。如果運動產線上的邊緣看起來柔和，請縮短曝光時間，並優先通過 LED 亮度補償損失的光線，其次使用增益。

Overview 的光學計算器包含最大部件速度、視場、安裝距離和最小缺陷尺寸。請在相機型號下選擇您的相機。

為什麼此步驟排在首位

後期更改影象意味著需要重新訓練

工具是根據訓練時所用的影象進行學習的。如果在訓練後更改對焦、曝光、照明、方向或安裝方式，相機所看到的內容將與其所學的內容不再匹配。請重新捕獲示例並重新訓練。

這就是為什麼影象設定是第 1 步，而不是最後的潤色工作。
