工業乙太網（PLC 整合）
OV Spark Pro 通過 EtherNet/IP 或 PROFINET 與 PLC 通訊。兩者承載相同的資料；它們是組織同一過程映像的兩種方式。
選擇協議

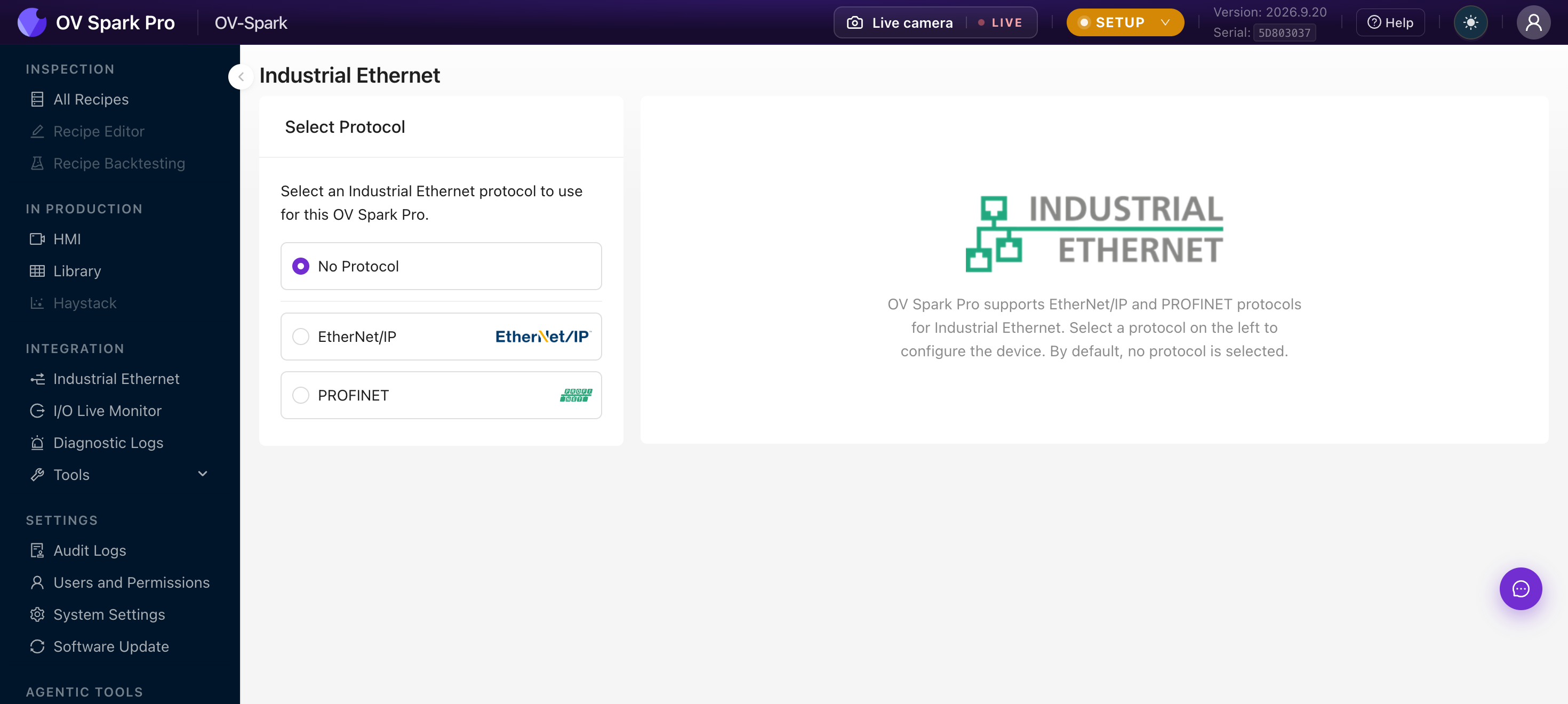

轉到 Integration → Industrial Ethernet：
| 選項 | 使用場景 |
|---|---|
| No Protocol | 預設。僅數字 I/O，無現場匯流排 |
| EtherNet/IP | Allen-Bradley / Rockwell 以及其他 CIP 控制器 |
| PROFINET | 西門子以及其他 PROFINET 控制器 |
選擇協議會改變相機在網路上的呈現方式，因此請在產線停止時進行此操作。
過程映像
無論選擇哪種協議，相機都會與控制器交換一個固定的過程映像：
| 方向 | 大小 |
|---|---|
| 相機到 PLC（輸入） | 500 位元組 |
| PLC 到相機（輸出） | 496 位元組 |
在 EtherNet/IP 上，這是一個 assembly 對。在 PROFINET 上，相同的位元組被劃分到各個模組中。兩種方式的內容完全相同，因此針對一種協議開發的程式在另一種協議上行為相同。
位元組和位的佈局由韌體旁的單一來源生成，並隨韌體版本一同變更。請匯入與相機韌體匹配的 EDS（EtherNet/IP）或 GSDML（PROFINET）檔案，並讓 PLC 軟體為您佈置標籤。手動謄寫偏移量正是導致安裝在更新後讀取錯誤字的常見原因。
請聯絡 support@overview.ai 以獲取適用於您韌體版本的 EDS、GSDML 或示例梯形圖邏輯。
設定 EtherNet/IP
- 在 Integration → Industrial Ethernet 中，選擇 EtherNet/IP 並應用
- 將與您韌體匹配的 EDS 檔案匯入到 PLC 軟體中，例如 Studio 5000 通過 Tools → EDS Hardware Installation Tool
- 在 I/O 配置中將相機新增為一個模組
- 設定連線引數，包括請求的資料包間隔
- 在 I/O Live Monitor 中驗證連線
在安裝 EDS 之前，裝置不會出現在模組目錄中。先執行此步驟可以免去在目錄中反覆查詢的困擾。
設定 PROFINET
- 在 Integration → Industrial Ethernet 中，選擇 PROFINET 並應用
- 將與您韌體匹配的 GSDML 檔案安裝到工程工具中，例如 TIA Portal
- 將相機新增到網路中併為其分配裝置名稱
- 將模組對映到您的過程映像中
- 在 I/O Live Monitor 中驗證連線
驗證連線
Integration → I/O Live Monitor 實時顯示握手過程：
啟用協議後，您可以檢視 Input Assembly 和 Output Assembly 訊號，包括檢測 ID、程式 ID、通過和失敗位、觸發確認以及程式切換握手。Fieldbus User Bytes 和 Recent I/O Events 位於下方。
如果沒有啟用任何協議，頁面會提示並僅顯示 GPIO。該提示資訊是發現協議未成功應用的最快方式。
Digital I/O Status 為每個輸出提供了 Force ON 和 Force OFF。強制一個輸出，並觀察您的訊號燈塔或剔除閘門。如果強制有效但程式無效，則故障在程式中，而非接線。
現場匯流排之外的數字 I/O
現場匯流排啟用期間，數字 I/O 仍可正常工作。許多產線使用現場匯流排傳輸結果和進行程式選擇，並通過硬接線連線觸發訊號以保證確定性。
有關觸發輸入、數字輸入、數字輸出和頻閃輸出的資訊，請參閱 引腳定義。
故障排除
| 現象 | 檢查項 |
|---|---|
| 相機未出現在模組目錄中 | 未安裝 EDS 或 GSDML 檔案，或與韌體版本不匹配 |
| 可連線但隨後斷開 | 請求的資料包間隔過短，或雙工模式不匹配。請檢視 Network 頁面上的 Link diagnostics |
| 標籤讀取的值不正確 | 佈局來自不同的韌體版本。請重新匯入生成的檔案 |
| 完全無握手訊號 | 確認已選擇協議；I/O Live Monitor 會提示是否僅顯示 GPIO |
