工业以太网（PLC 集成）

OV Spark Pro 通过 EtherNet/IP 或 PROFINET 与 PLC 通信。两者承载相同的数据；它们是组织同一过程映像的两种方式。

选择协议

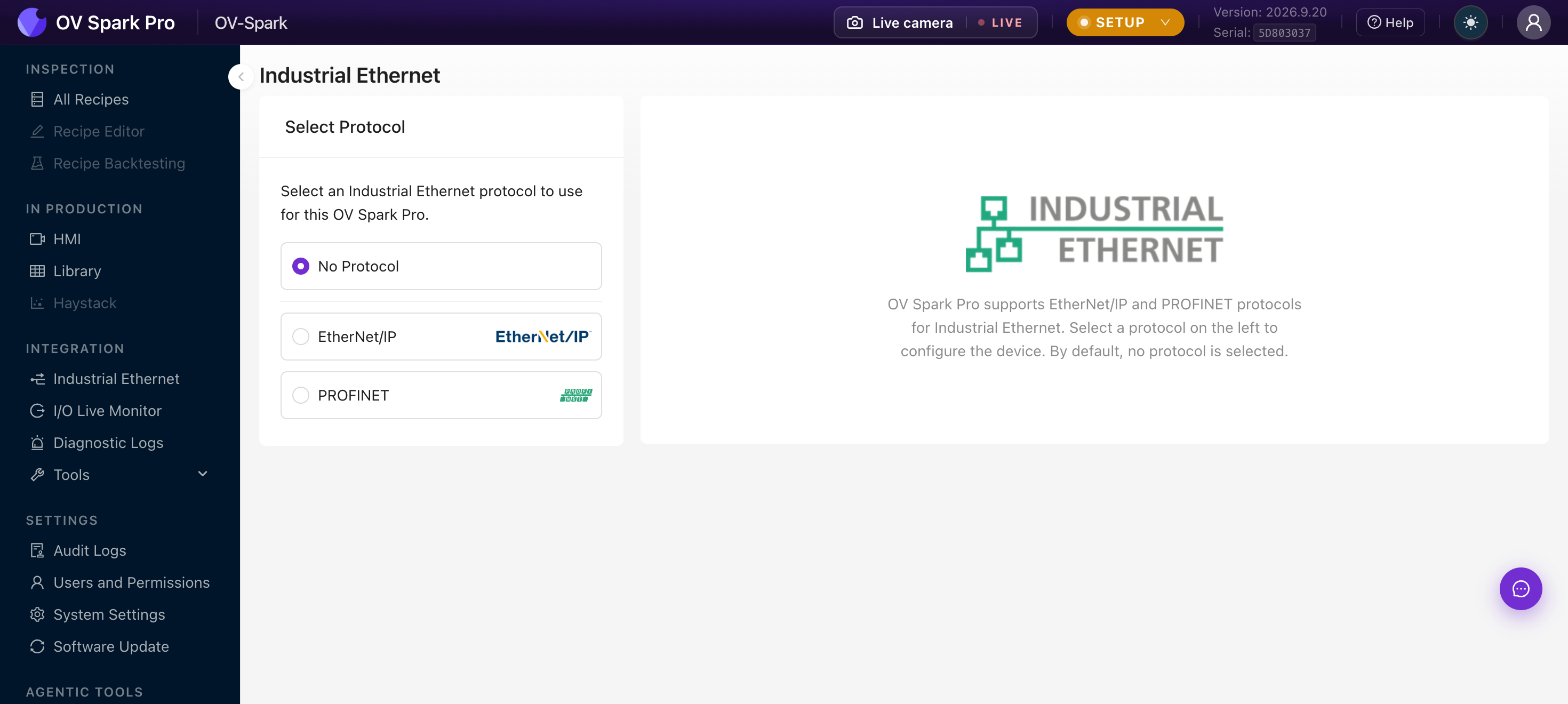

转到 Integration → Industrial Ethernet：

选项	使用场景
No Protocol	默认。仅数字 I/O，无现场总线
EtherNet/IP	Allen-Bradley / Rockwell 以及其他 CIP 控制器
PROFINET	西门子以及其他 PROFINET 控制器

选择协议会改变相机在网络上的呈现方式，因此请在产线停止时进行此操作。

过程映像

无论选择哪种协议，相机都会与控制器交换一个固定的过程映像：

方向	大小
相机到 PLC（输入）	500 字节
PLC 到相机（输出）	496 字节

在 EtherNet/IP 上，这是一个 assembly 对。在 PROFINET 上，相同的字节被划分到各个模块中。两种方式的内容完全相同，因此针对一种协议开发的程序在另一种协议上行为相同。

字节布局应从生成的文件中获取，切勿手动输入

字节和位的布局由固件旁的单一来源生成，并随固件版本一同变更。请导入与相机固件匹配的 EDS（EtherNet/IP）或 GSDML（PROFINET）文件，并让 PLC 软件为您布置标签。手动誊写偏移量正是导致安装在更新后读取错误字的常见原因。

请联系 support@overview.ai 以获取适用于您固件版本的 EDS、GSDML 或示例梯形图逻辑。

设置 EtherNet/IP

1. 在 Integration → Industrial Ethernet 中，选择 EtherNet/IP 并应用
2. 将与您固件匹配的 EDS 文件导入到 PLC 软件中，例如 Studio 5000 通过 Tools → EDS Hardware Installation Tool
3. 在 I/O 配置中将相机添加为一个模块
4. 设置连接参数，包括请求的数据包间隔
5. 在 I/O Live Monitor 中验证连接

先导入 EDS

在安装 EDS 之前，设备不会出现在模块目录中。先执行此步骤可以免去在目录中反复查找的困扰。

设置 PROFINET

1. 在 Integration → Industrial Ethernet 中，选择 PROFINET 并应用
2. 将与您固件匹配的 GSDML 文件安装到工程工具中，例如 TIA Portal
3. 将相机添加到网络中并为其分配设备名称
4. 将模块映射到您的过程映像中
5. 在 I/O Live Monitor 中验证连接

验证连接

Integration → I/O Live Monitor 实时显示握手过程：

启用协议后，您可以查看 Input Assembly 和 Output Assembly 信号，包括检测 ID、程序 ID、通过和失败位、触发确认以及程序切换握手。Fieldbus User Bytes 和 Recent I/O Events 位于下方。

如果没有启用任何协议，页面会提示并仅显示 GPIO。该提示信息是发现协议未成功应用的最快方式。

在怀疑逻辑之前先验证接线

Digital I/O Status 为每个输出提供了 Force ON 和 Force OFF。强制一个输出，并观察您的信号灯塔或剔除闸门。如果强制有效但程序无效，则故障在程序中，而非接线。

现场总线之外的数字 I/O

现场总线激活期间，数字 I/O 仍可正常工作。许多产线使用现场总线传输结果和进行程序选择，并通过硬接线连接触发信号以保证确定性。

有关触发输入、数字输入、数字输出和频闪输出的信息，请参阅 引脚定义。

故障排除

现象	检查项
相机未出现在模块目录中	未安装 EDS 或 GSDML 文件，或与固件版本不匹配
可连接但随后断开	请求的数据包间隔过短，或双工模式不匹配。请查看 Network 页面上的 Link diagnostics
标签读取的值不正确	布局来自不同的固件版本。请重新导入生成的文件
完全无握手信号	确认已选择协议；I/O Live Monitor 会提示是否仅显示 GPIO
