裁剪 ROI 端點（僅分類）

概覽​

端點 cropped_roi 提供對在裝置上執行的 Haystack 中由 classification results（分類結果） 生成的 cropped Regions of Interest (ROIs) 的訪問。

僅分類

Haystack 目前不支援 segmentation 結果。本端點僅適用於 classification-type 結果。如需以程式設計方式處理 segmenter 輸出，請改用標準的 inspection results API。

基礎 URL 格式為：

http://{device-ip}/edge/haystack/cropped_roi/{classification_result_id}

工作原理​

當相機完成一個 classification capture（分類捕獲） 時，Node-RED 流透過將裝置 IP 與 classification result ID（分類結果 ID） 配對，動態構造裁剪 ROI 影象的 URL：

const imageUrl = `http://${baseUrl}/edge/haystack/cropped_roi/${result.id}`;

每個 URL 提供一個對應於單個 classification ROI（分類 ROI） 的裁剪影象，通常表示一次檢查。

Node-RED Flow 摘要​

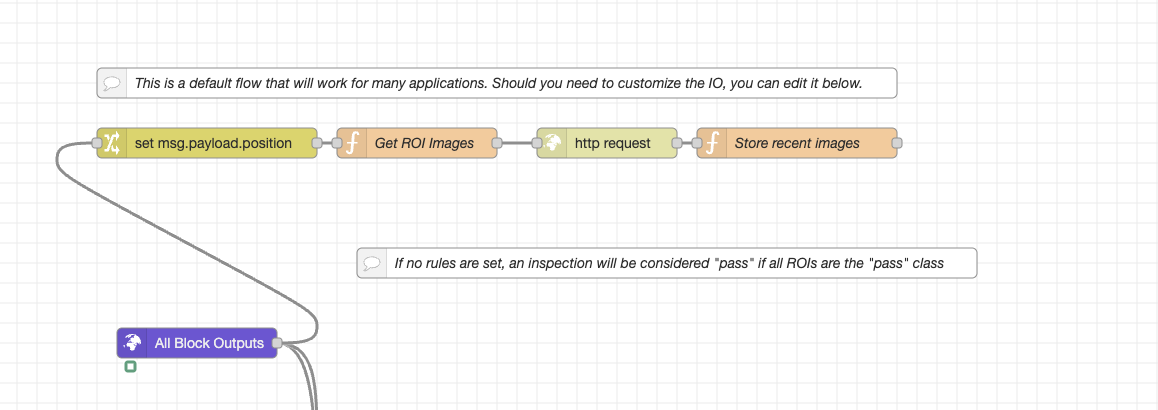

ROI_Crop 流執行以下操作：

  1. 提取裝置 IP

    • 解析 image_url 欄位以找到 IP（如 192.168.0.101）
    • 將其全域性儲存以便複用

  2. 查詢最新捕獲資料

    • 向裝置的 PostgREST API 傳送 GET 請求：

      http://{device-ip}/postgrest/captures?select=...
      &order=id.desc&limit=1

    • 檢索最近的捕獲以及所有 classification_result 條目

  3. 僅篩選 classification_result 條目

    • 跳過 segmentation 或 alignment 結果

    • 對每個 classification_result 條目進行迭代：

      classificationResults.forEach(result => {
        const roiName = result.roi_result?.inspection_region?.name || `ROI_${result.id}`;
        const imageUrl = `http://${baseUrl}/edge/haystack/cropped_roi/${result.id}`;
        imageMap[roiName] = imageUrl;
      });

  4. 輸出裁剪後的 ROI URLs

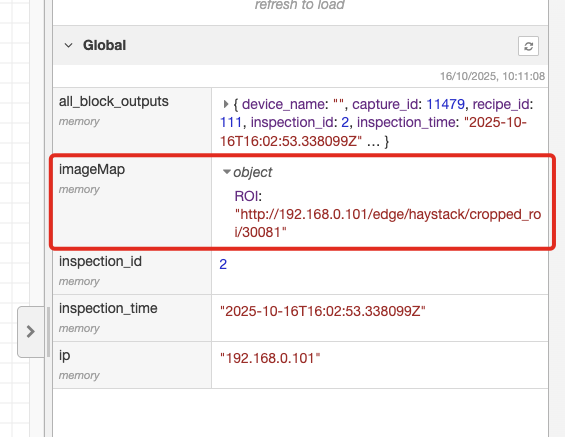

    • 將所有 ROI 影象連結儲存到全域性 imageMap
    • 返回最新裁剪 ROI 影象 URL 的列表



示例用法​

獲取一個裁剪後的 ROI 影象​

curl http://192.168.0.101/edge/haystack/cropped_roi/42 -o roi_42.jpg

在 Web 介面中的使用​

<img src="http://192.168.0.101/edge/haystack/cropped_roi/42" alt="Cropped ROI 42">

輸出示例​

{
  "ROI_1": "http://192.168.0.101/edge/haystack/cropped_roi/1",
  "ROI_2": "http://192.168.0.101/edge/haystack/cropped_roi/2"
}

引數​

引數型別描述
device-ipstring相機的 IP 地址（例如 192.168.0.101）

整合流程​

  1. 透過 /postgrest/captures 獲取最新捕獲後設資料。
  2. 標識可用的 classification_result ID。
  3. 為每個結果構造裁剪 ROI URL。
  4. 顯示或下載這些影象用於分析、訓練資料，或 QA 檢查。

下載 Node-RED Flow​

  • ROI Crop Flow (JSON) - 提取裁剪 ROI 影象的完整 Node-RED Flow
    • 將此 Flow 直接匯入到 Node-RED 以訪問裁剪的 classification ROIs
    • Works with both OV20i and OV80i systems
