同一配方中的多檢視

本指南向您展示如何設定一個單一配方，以在不切換到其他配方的情況下對不同部件、角度或檢視進行檢測。這樣做有多種原因，但兩個主要使用場景是：

  • 當拍攝之間沒有足夠的時間來切換配方時，
  • 當對同一部件的多個部位或角度執行相同檢測時（例如在車身的五個不同位置檢查螺栓的存在/缺失）。在這種情況下，該方法可避免在不同配方中多次訓練相同的存在/缺失模型。
備註

以下示例是一個簡單版本，只有兩個檢視和一種檢測型別，但你可以將此相同技術應用於無限數量的檢測型別和檢視。在此檢測中，我們將檢查鑽頭盒兩側位的存在/缺失。 一側底部有五個位，另一側頂部和底部各有八個位。我們將具有16個位的一側稱為 side A，具有五個位的一側稱為 side B。

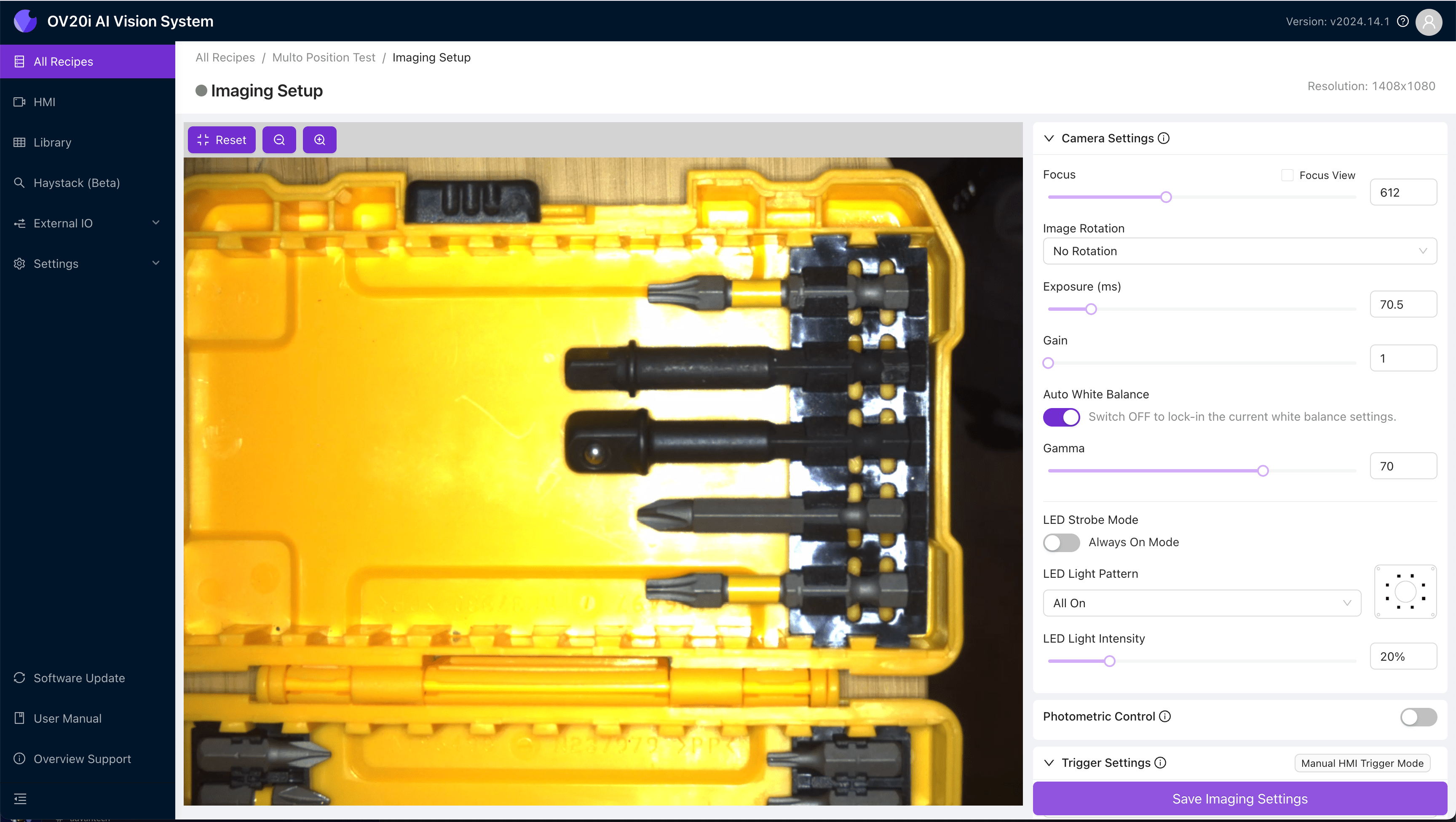

Side ASide B

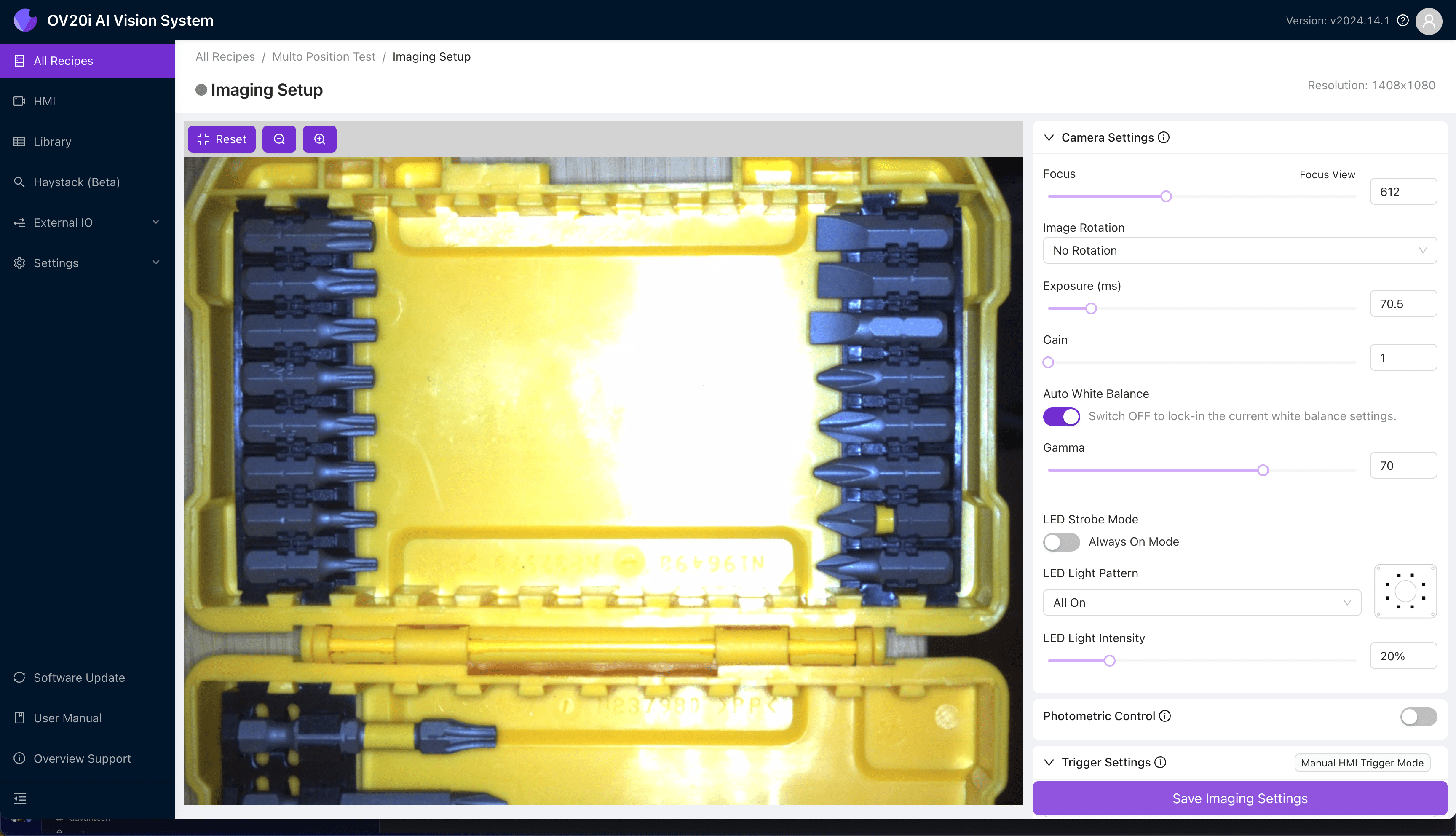

Side A (16 bits)Side B (5 bits)

建立並訓練一個新配方​

與每個側面單獨一個配方不同，由於佈局不同，我們將把兩側合併為一個配方，從而避免為存在/缺失模型訓練兩次。

  1. 建立一個新配方。在此案例中，它是一個 classification 配方，但同樣的原理也可用於 segmentation。

  2. 為第一檢視設定 Template Image 和 Alignment：

備註

當在同一配方中檢查多於一個檢視時，Aligner 將不可用。Template Image 和 Aligner 僅用於為 Inspection Setup 設定基準影象。

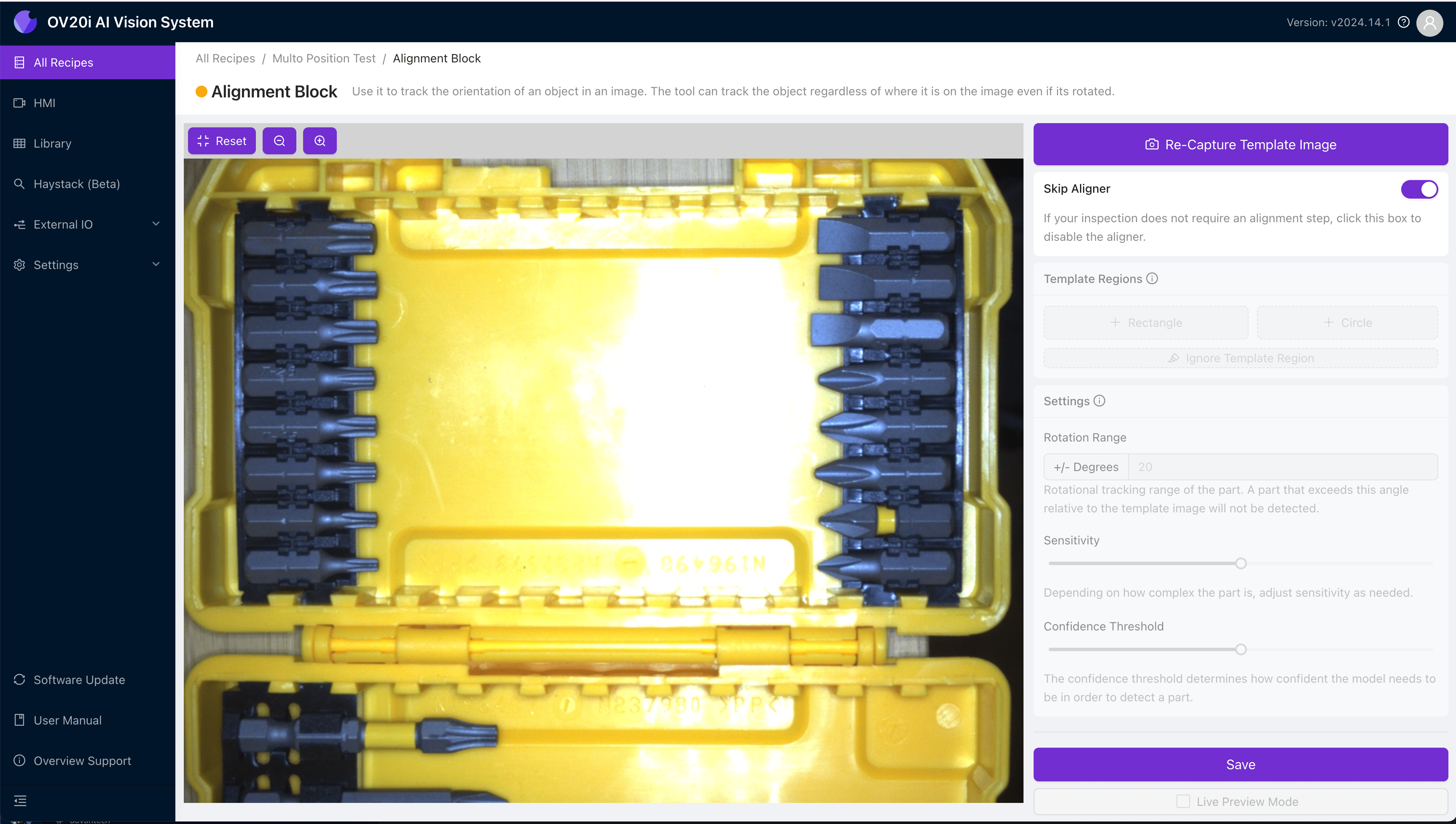

Template image and alignment- Side A

  1. 為側 A 繪製 ROI。給它們命名，以便識別所屬的側。在本示例中，我們將 ROI 命名為 A1-A16。

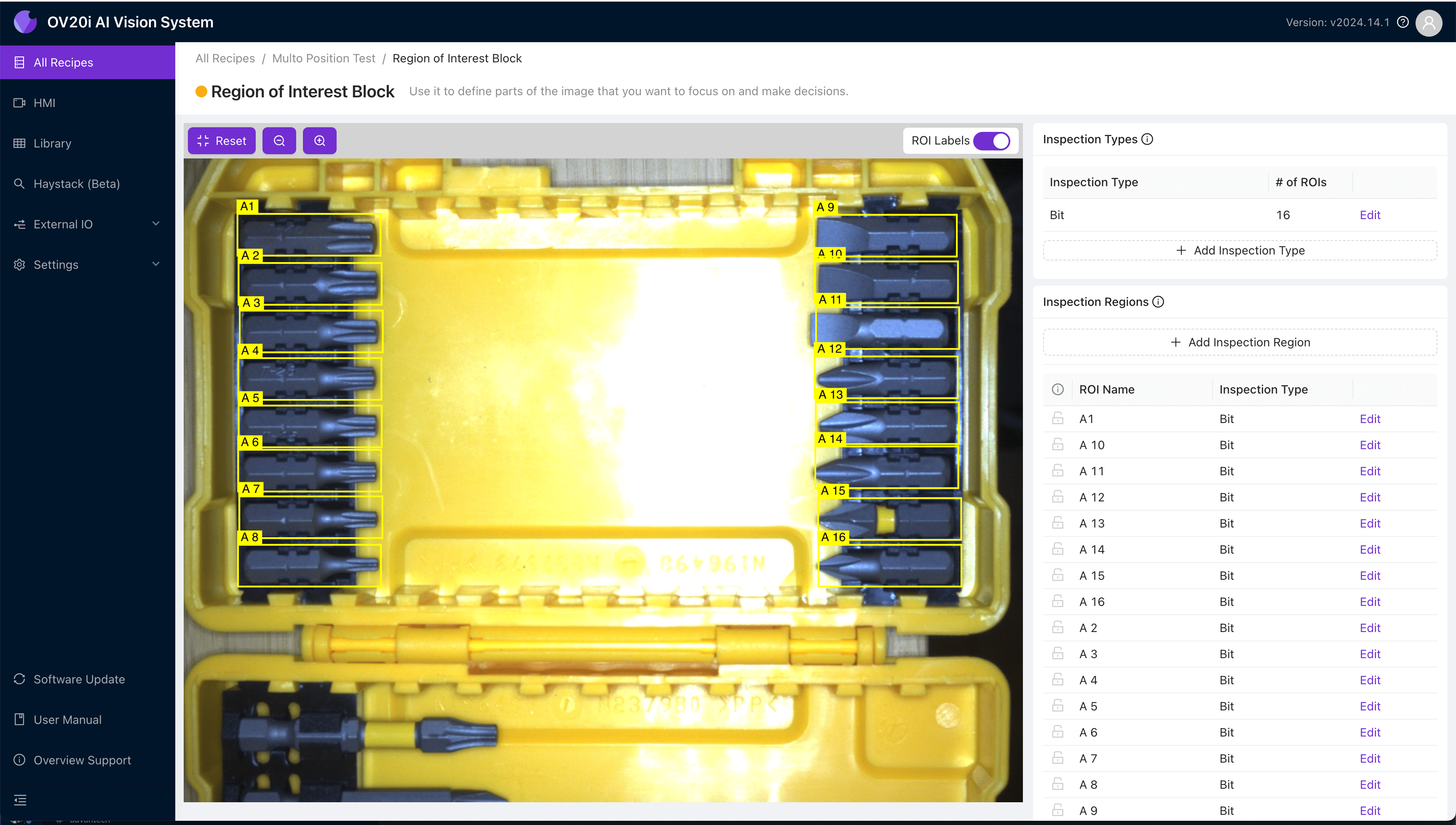

ROIs - Side A

  1. 返回 Template Image 和 Alignment，以從新捕獲或庫中替換為側 B 的影象。

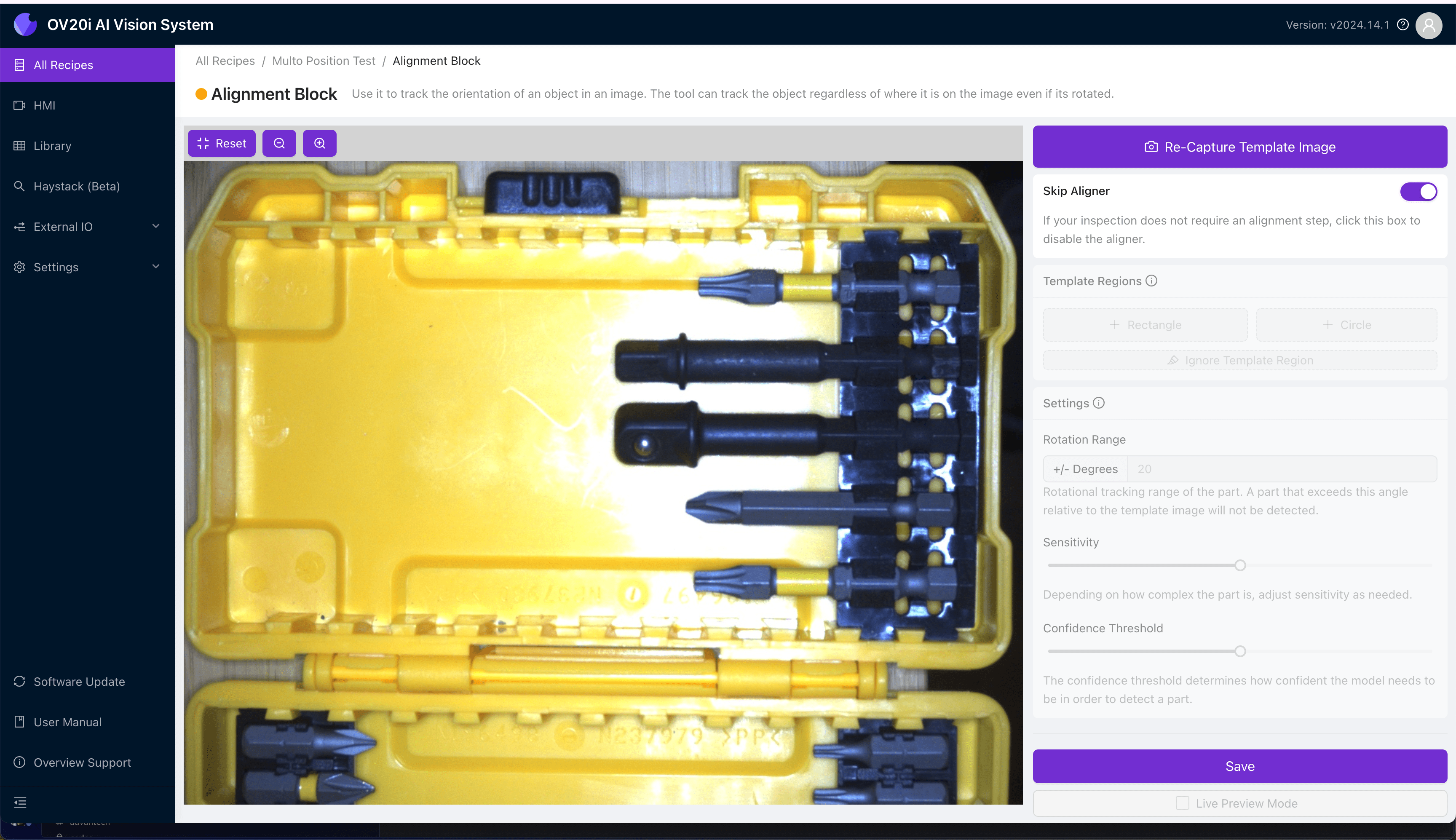

Template image and alignment- Side B

  1. 使用每個 ROI 旁邊的鎖圖示，以避免移動側 A 的 ROI，然後為側 B 繪製並命名 ROI。

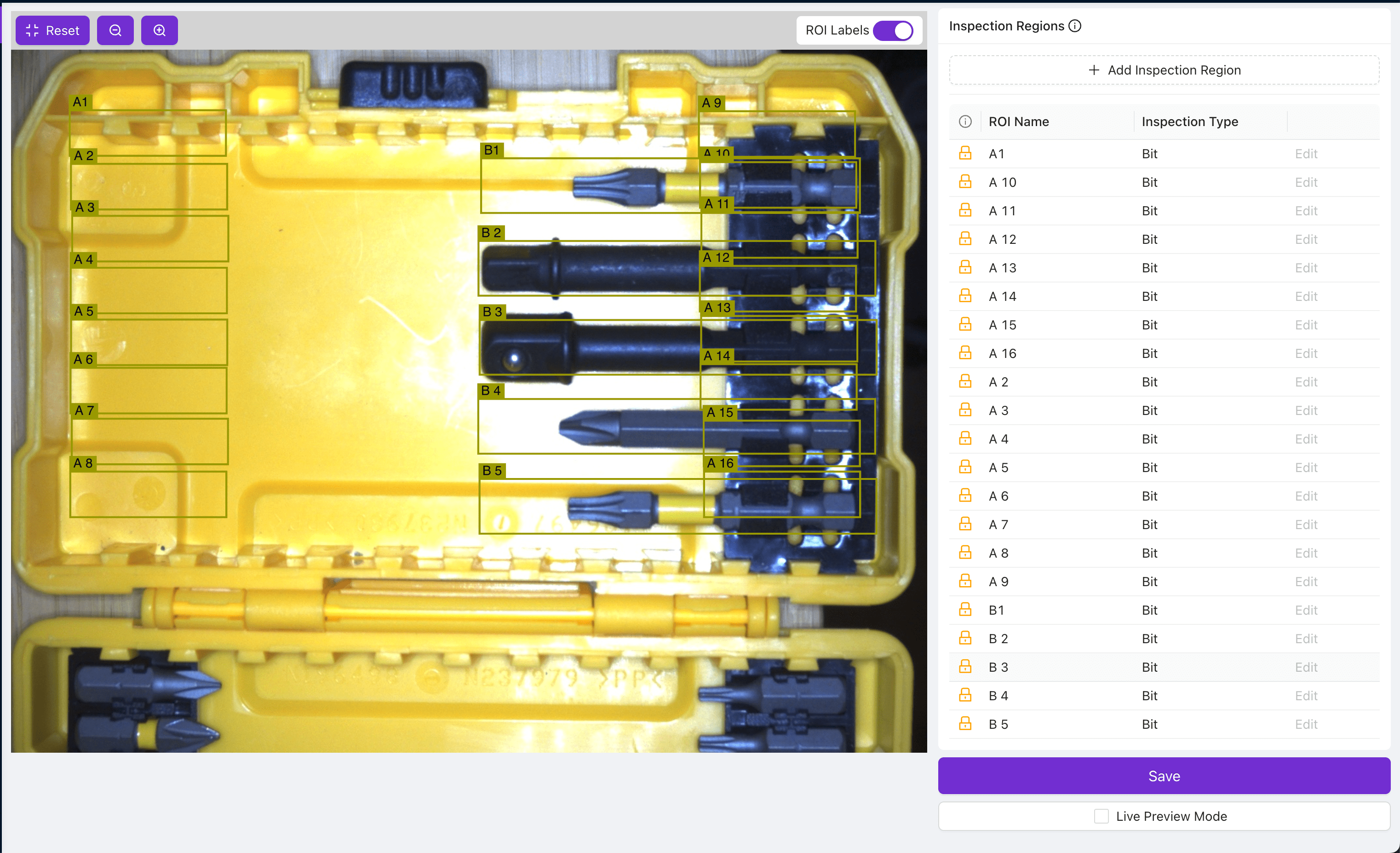

ROIs - Side B

備註

對於更復雜的配方，可以對需要檢測的檢視數量重複此過程。

  1. 使用來自兩側 A 和 B 的影象對分類模型進行標註和訓練。拍攝並標註側 A 時，不要標註側 B 的 ROI，反之亦然。
Side A pass labelsSide A fail labels

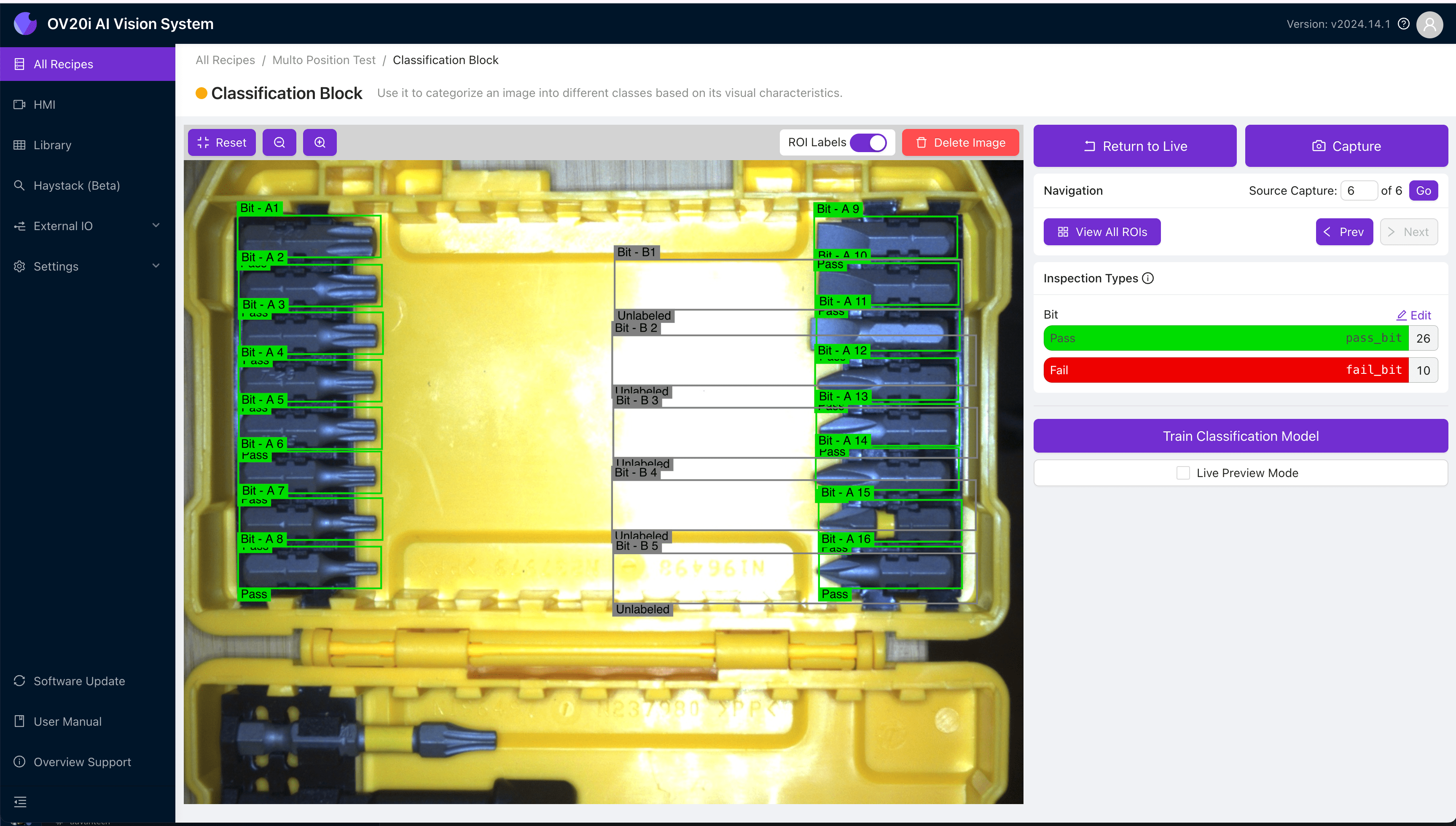

Labeling side A (Pass)Labeling side A (Fail)

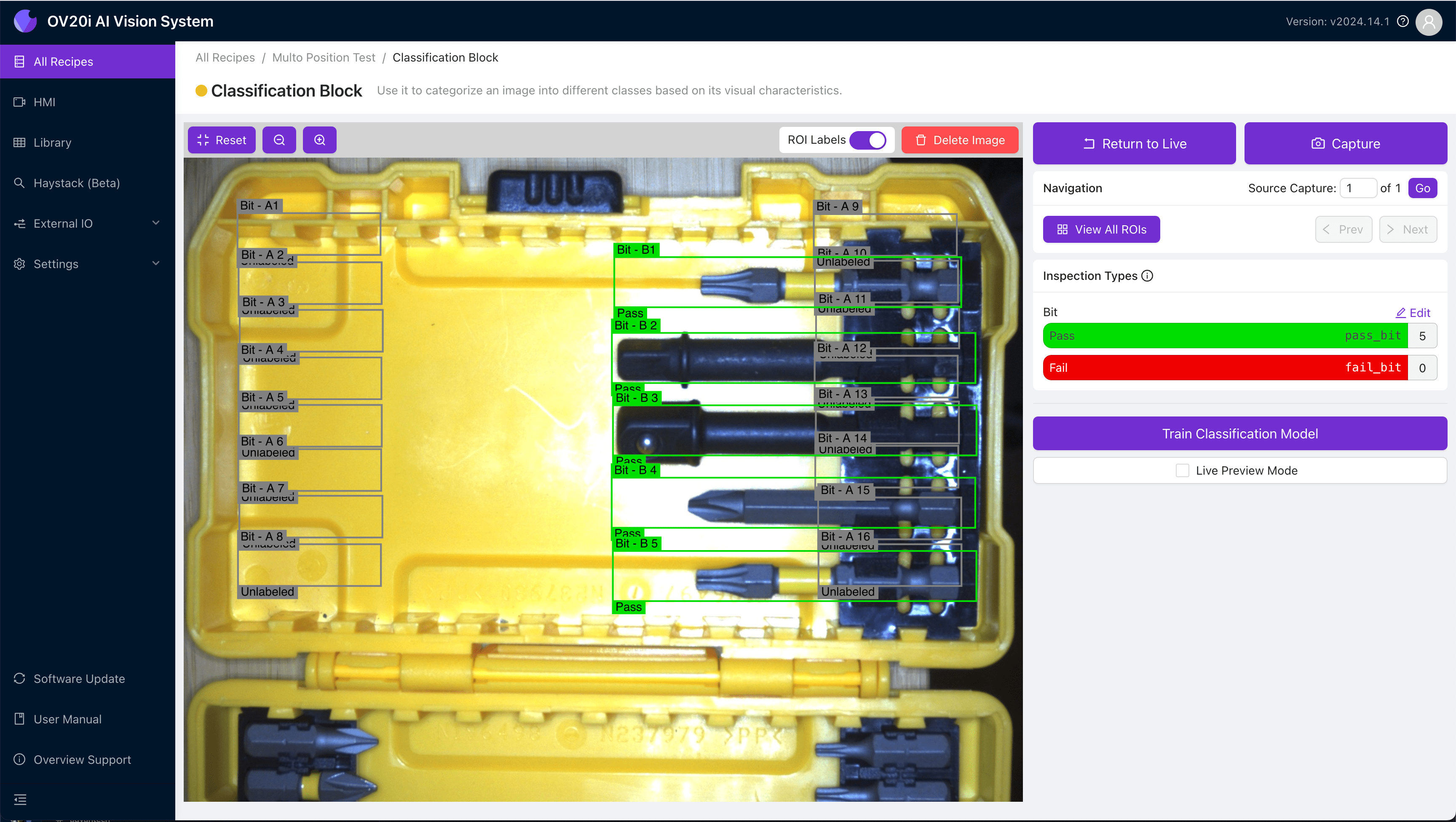

Side B pass labelsSide B fail labels

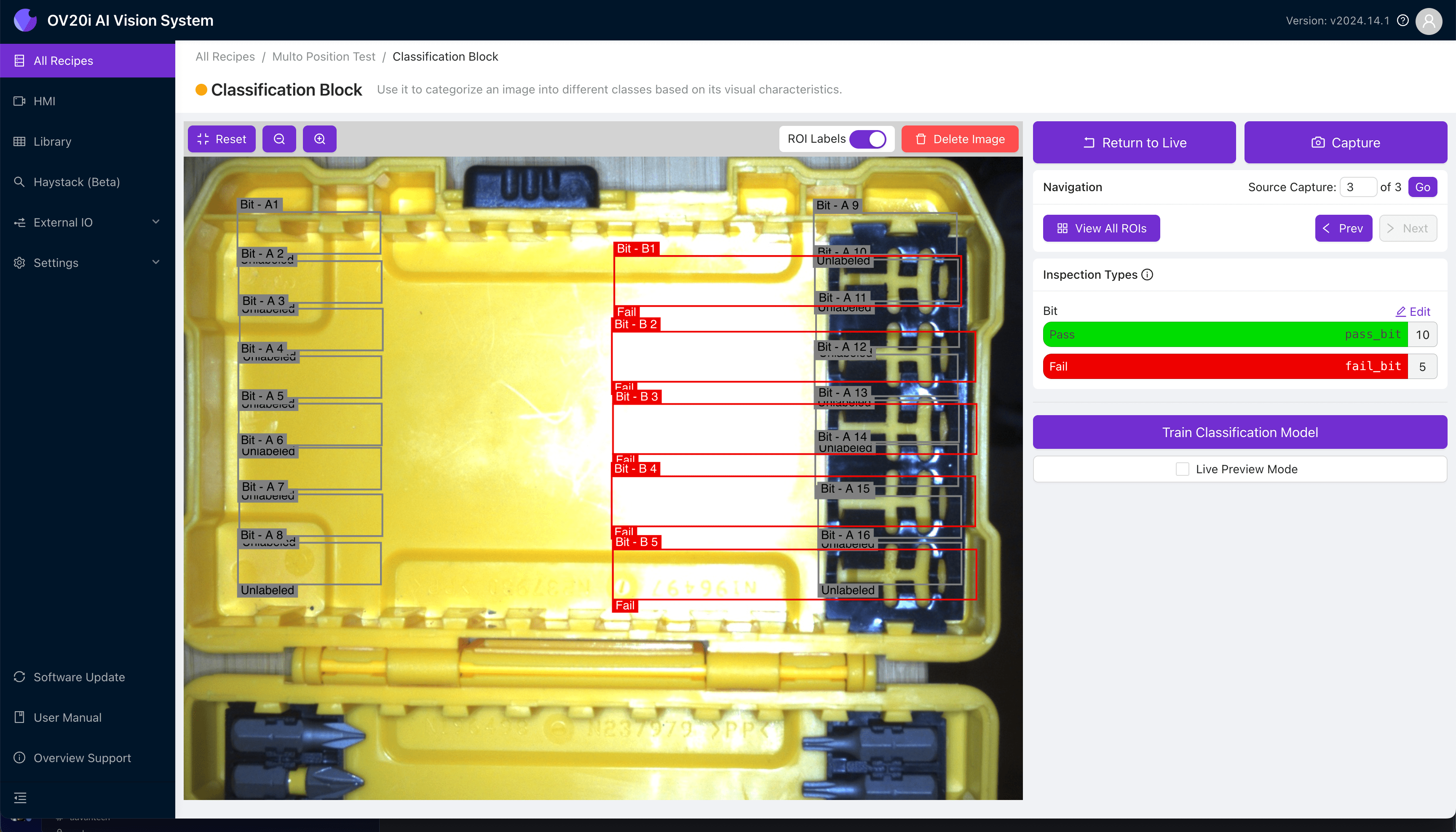

Labeling side B (Pass)Labeling side B (Fail)

配置 Node-RED 邏輯​

  1. 導航到 IO Block（從 Recipe Editor 的 Configure IO）以開啟您的 Node-RED 流。
  2. 建立一個源以告訴 OV20i 當前正在檢查哪一側。
備註

這可以是機器人位置資料、來自 PLC 的資訊，或您想要使用的任何其他資訊。下面的示例中，我們將使用兩個 Inject 節點來模擬：一個傳送字串 "A"，一個傳送字串 "B"。

  1. 由於傳入的側資料可能是瞬態的，但我們想要檢查活動的是哪一側，因此將狀態資料儲存為一個 Flow 變數，該變數將持續到接收到下一條側資訊。將您的資料來源連線到包含以下程式碼的函式塊：
flow.set('side',msg.payload);
return msg;

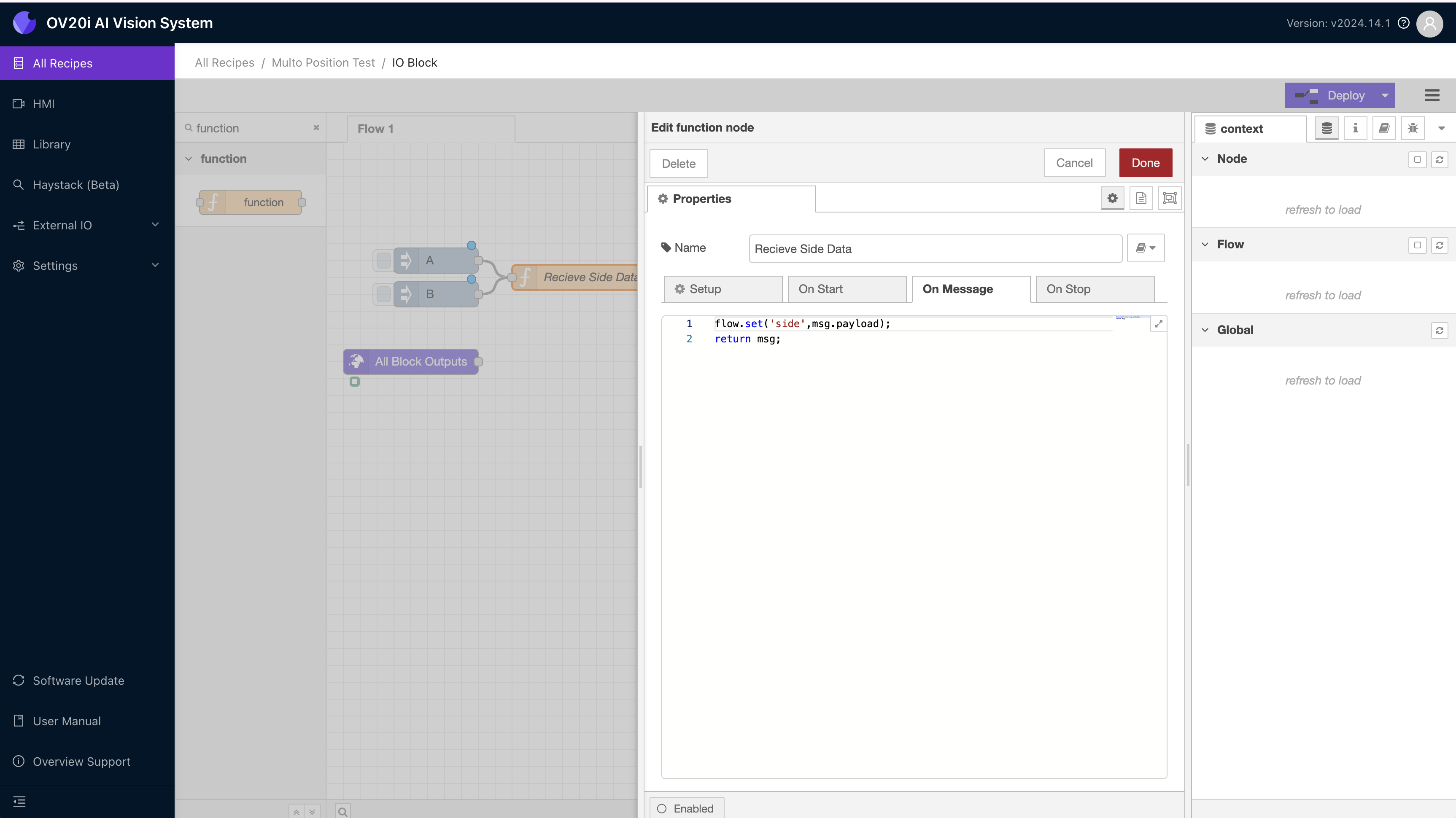

Edit function node

  1. 可以透過開啟 context 資料側欄、傳送一條訊息，然後在 Flow variable 窗格中點選 重新整理 來測試側資料是否正確儲存。資料流窗格僅在使用小型 refresh 按鈕手動重新整理時才會更新。

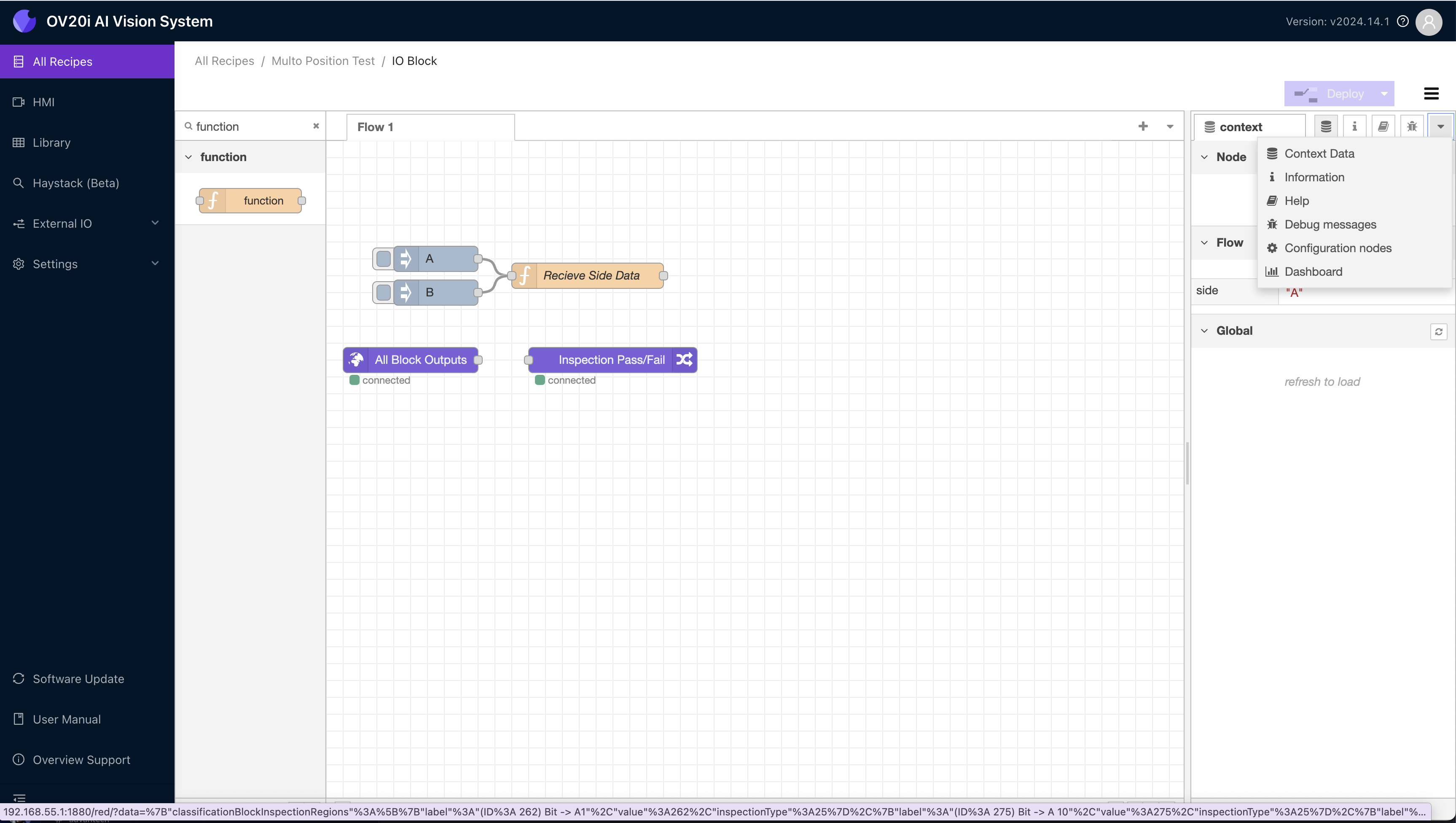

Context menu

  1. 一旦側資料正確儲存在 Flow variable 中，新增一個連線到 All Block Outputs 的 switch 節點。這將是根據 Flow variable 中活動的側來路由帶有檢測資料的訊息的區塊。將其配置為檢視 Flow 變數，並在 A 活動時將訊息路由到埠 1，B 活動時路由到埠 2。

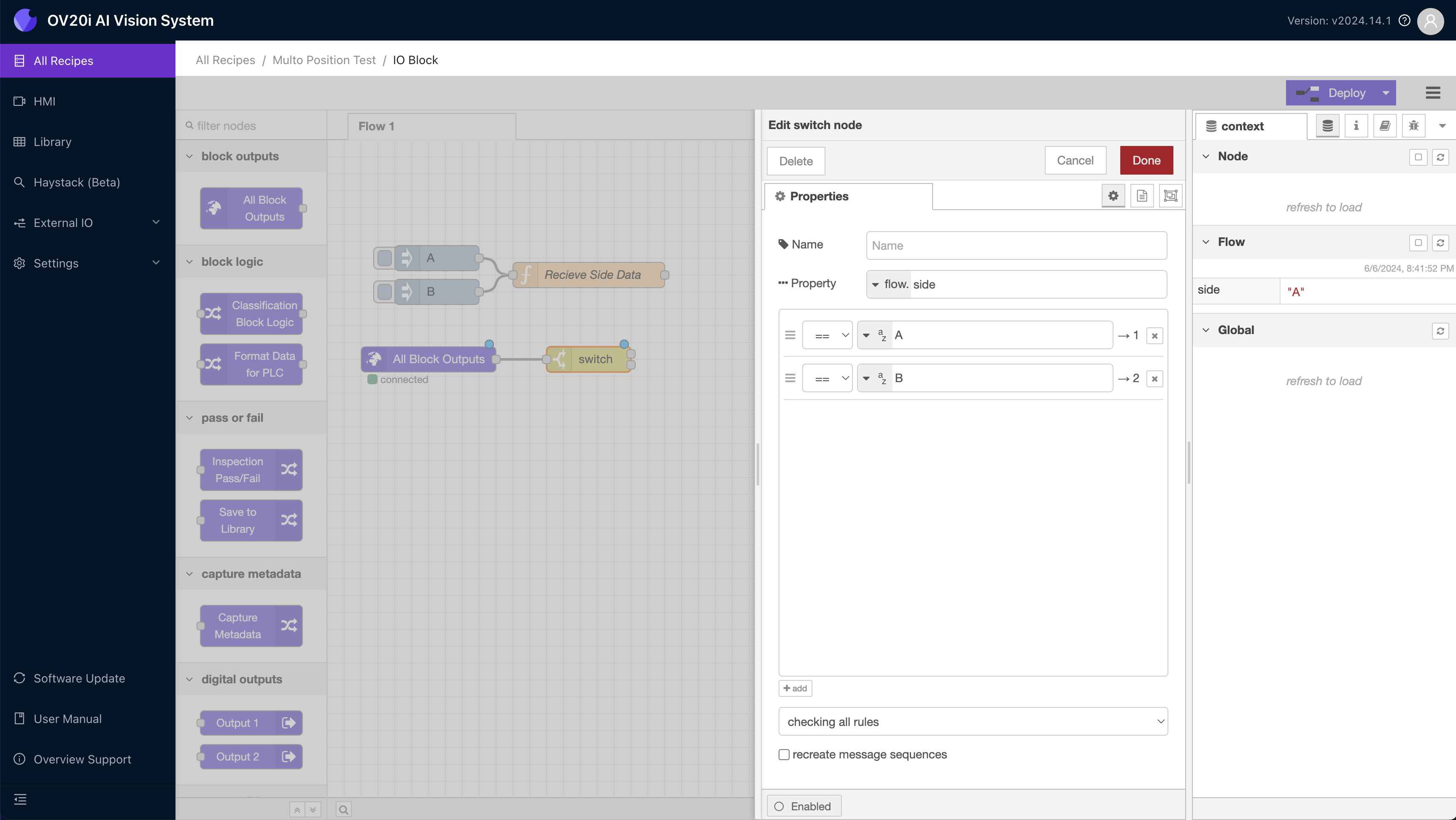

Edit switch node

備註

對於更復雜的配方，可以對需要檢測的檢視數量重複此過程。

  1. 將 switch 的每個輸出埠連線到一個 Classification Block Logic block，並根據您要檢測的該側的規則進行配置。Switch 節點一次只會將訊息路由到其中一個節點。下圖顯示了用於交換口 B 的配置。請注意它沒有引用 A 的 ROI，因此當檢測透過該節點路由時，該側的結果將被忽略。

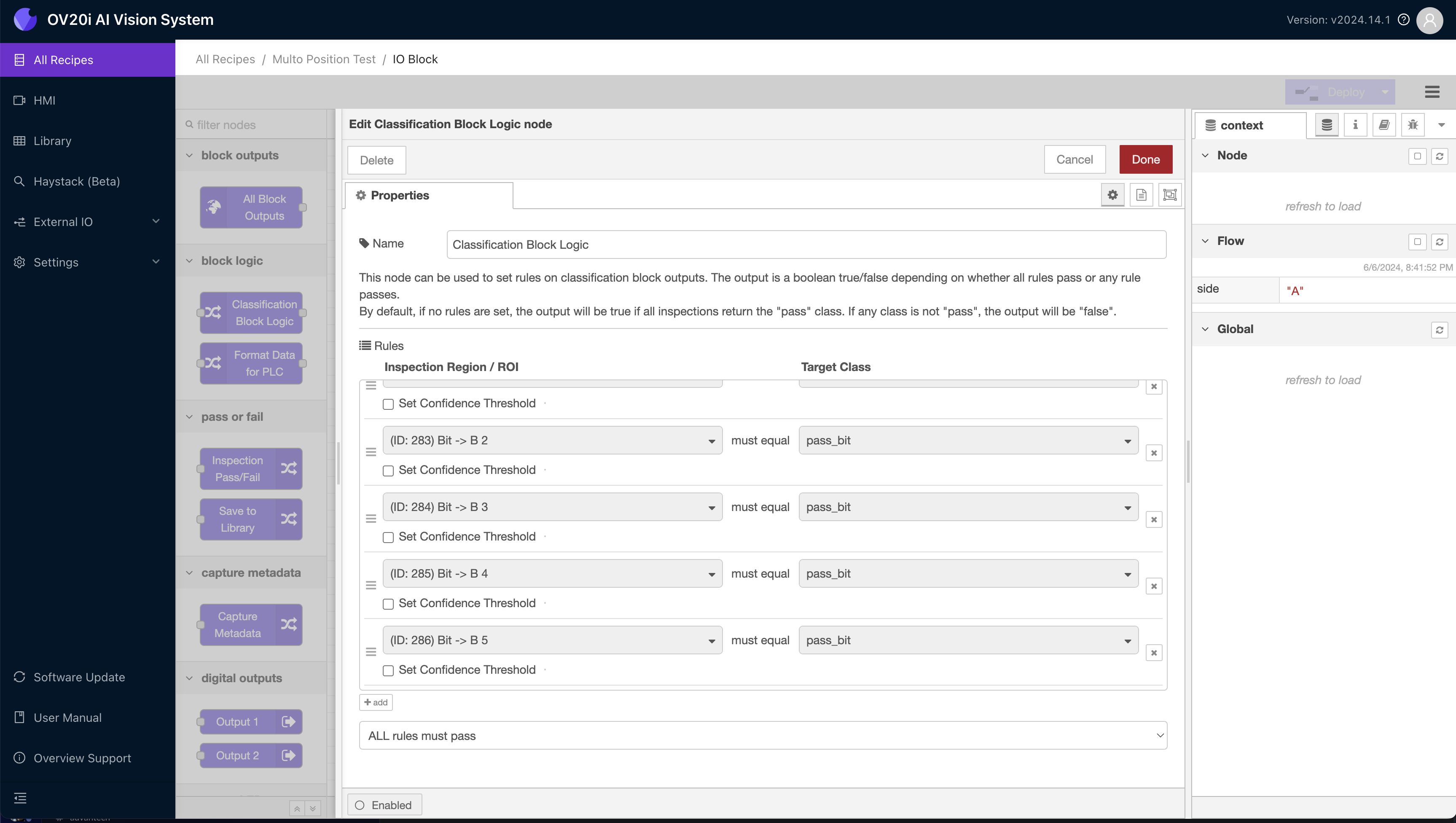

Edit Classification Block Logic node

  1. 最後，將 邏輯塊連線到 Inspection Pass/Fail block。這可以使結果在 HMI 上顯示，並傳遞給任何附加的 PLC 或其他流元件。

Node-RED Flow

測試配方​

現在 Node-RED 流已配置完畢，是時候對配方進行端到端測試。

  1. 首先，我們將使用 Node-RED 的 inject 節點傳送 A 側指令。然後使用 HMI 檢查一個合格部件。請注意，儘管 B 側的某些區域失敗，整個檢測仍然透過。

HMI side A, pass

  1. 現在在 A 側移除一個鑽頭並再次檢測時，我們得到我們想要的失敗結果。

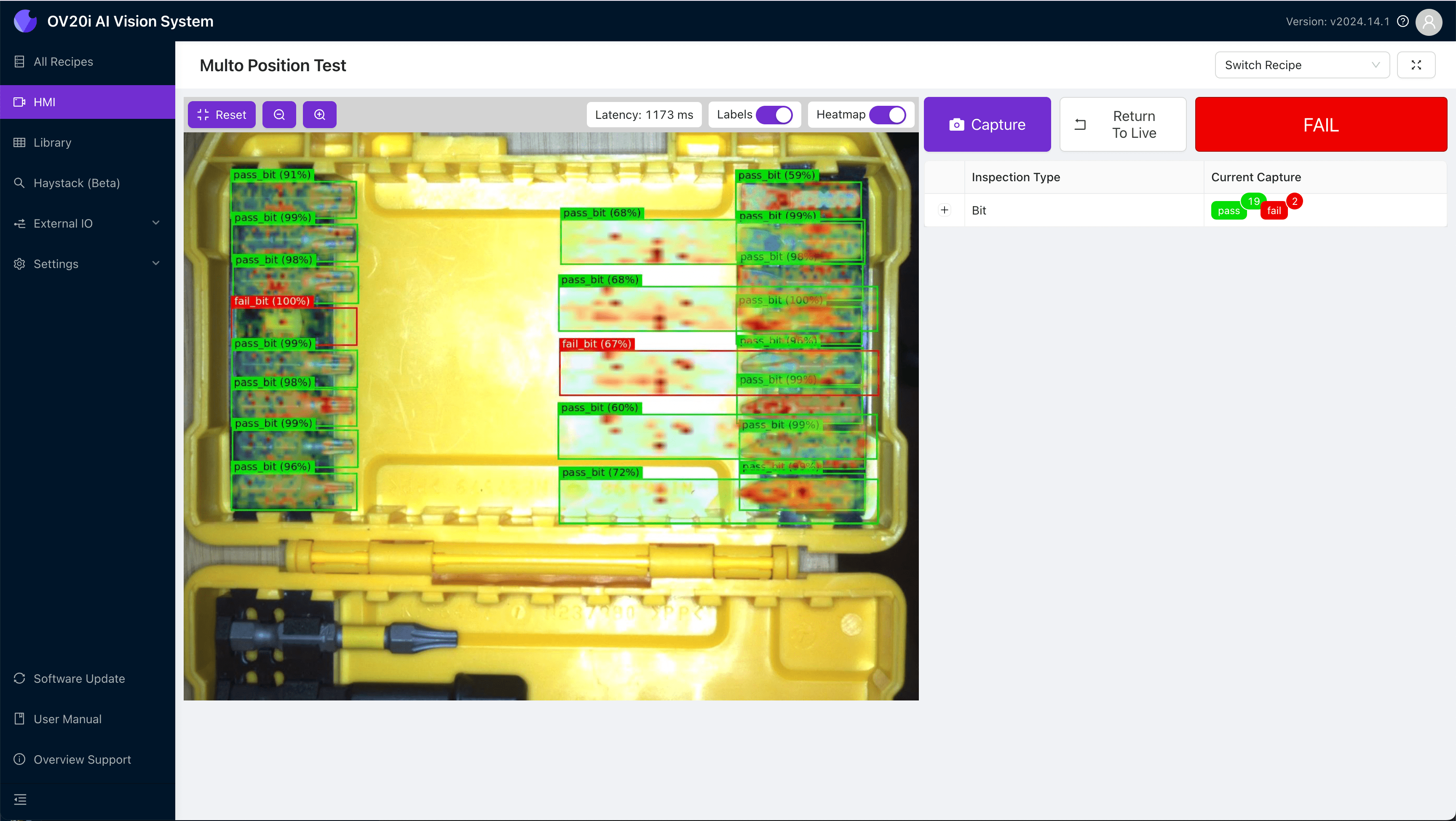

HMI side A, fail

  1. 繼續到 B 側時，使用 Node-RED inject 傳送 B 訊號，並在上下文資料窗格的 Flow 變數部分點選 重新整理，以確保其已儲存。

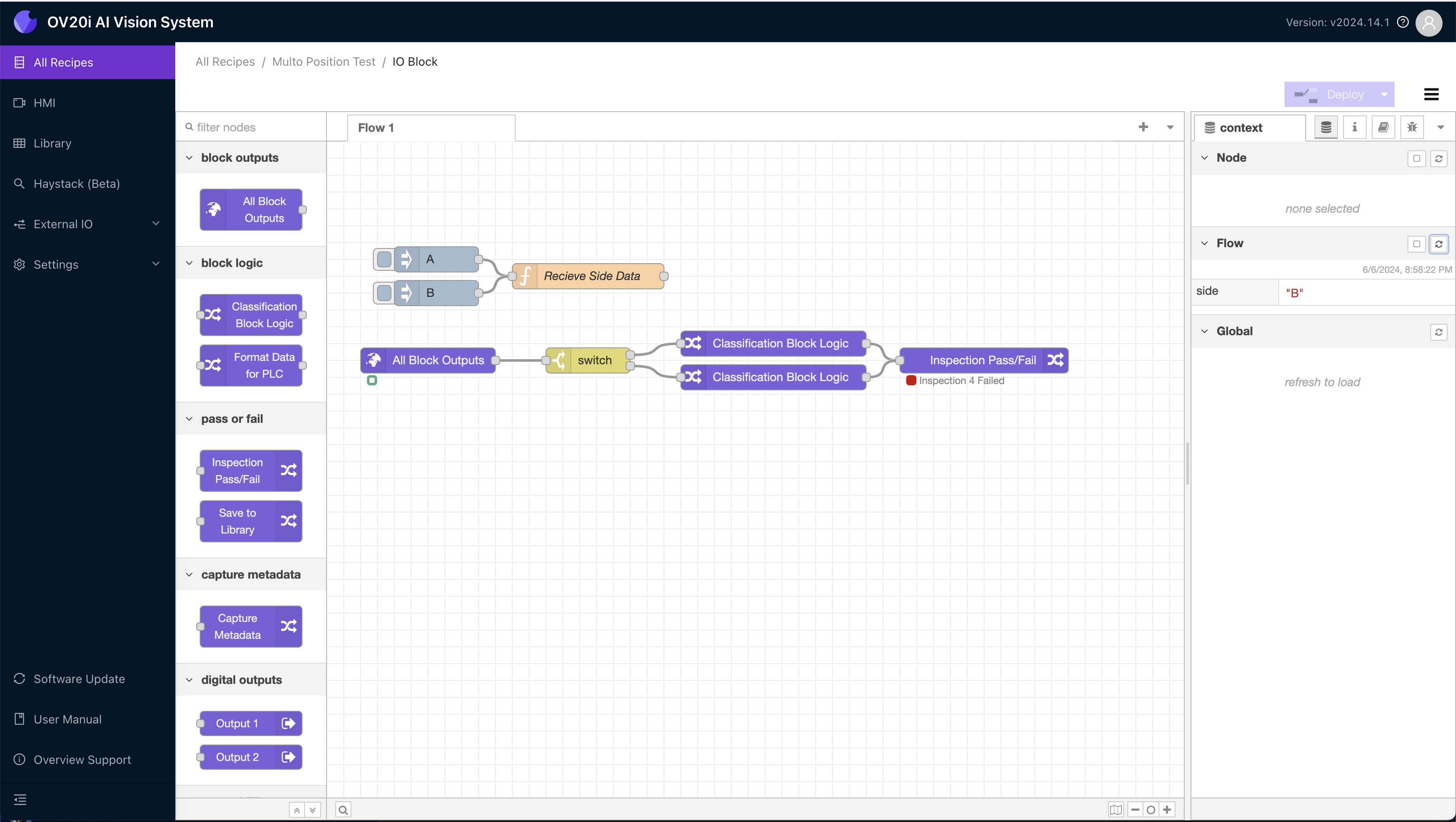

Node-RED Flow B

  1. 現在切換到良品的 B 側時，儘管 A 側的區域全部失敗，檢測仍然透過。

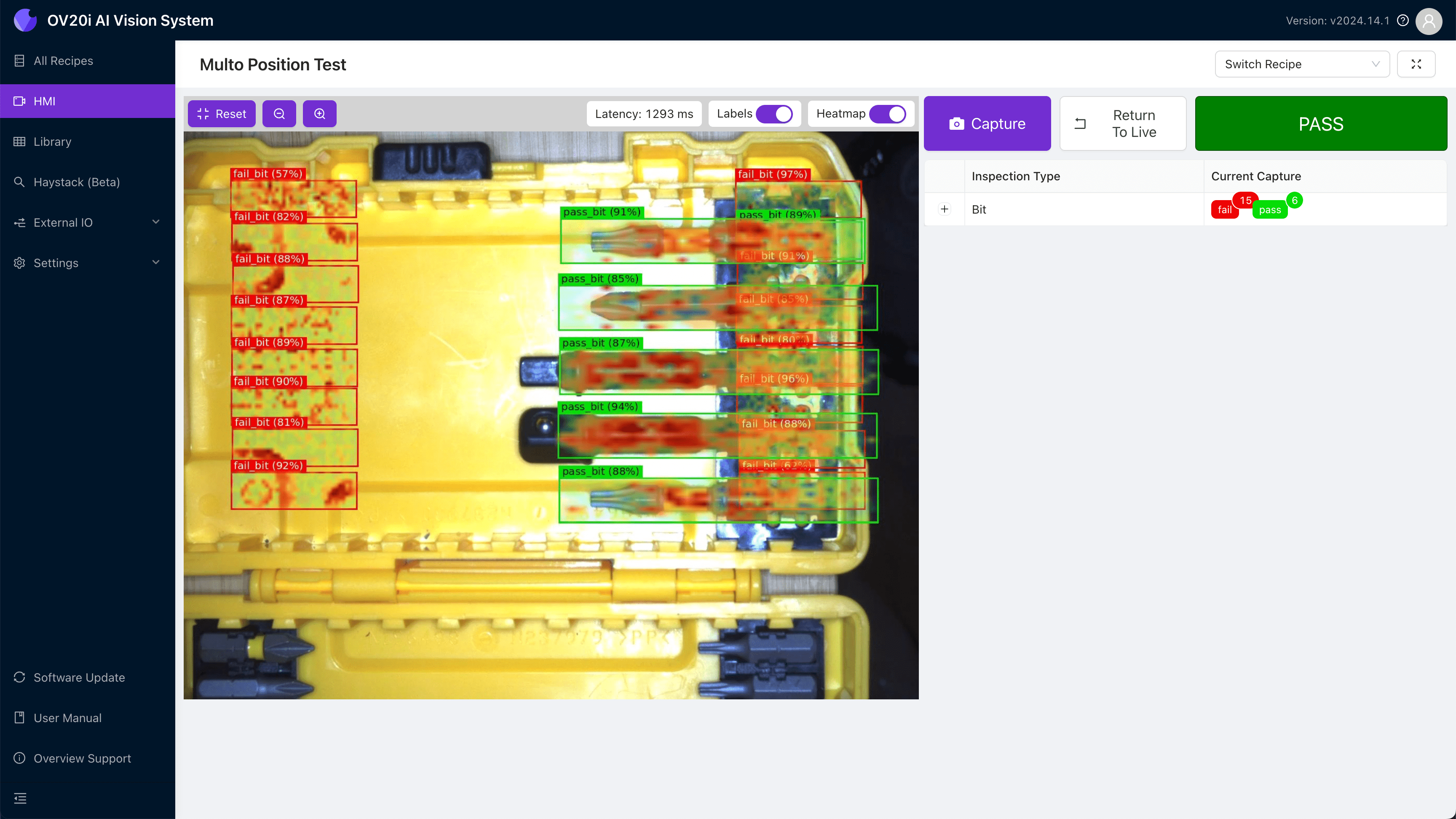

HMI side B, pass

恭喜！您現在已掌握在部件的多個檢視之間使用單一配方和模型的方法。這將允許在高速條件下執行復雜的檢測，並實現與機器人之間的緊密整合。它還將為您節省大量時間，避免為同一檢測在不同檢視上訓練多種模型。
