使用 Node-RED 向 Microsoft Teams 傳送訊息

本教程將向您展示如何將來自 OV20i 相機的檢查通知直接傳送到 Microsoft Teams 頻道。您將學習如何設定自動警報，包括檢查結果和可點選的影象連結，使您的團隊能夠即時瞭解生產狀態。

您將構建的內容： 一個自動化系統，將 OV20i 檢查結果（包括影象和合格/不合格狀態）直接釋出到 Microsoft Teams 頻道。

實際應用： 在檢查失敗時立即收到通知，與遠端團隊共享檢查影象，或在團隊協作空間中建立自動化質量報告。

先決條件​

  • 連線到您工廠網路的 OV20i 相機
  • 具有新增聯結器許可權的 Microsoft Teams 訪問許可權
  • 您希望接收通知的 Teams 頻道
  • OV20i 與 Microsoft Teams 之間的網路連線
  • 對 Node-RED 流程的基本理解

教程概述​

我們將構建的內容： 一個 Node-RED 流程，自動將檢查結果傳送到 Microsoft Teams，並附帶可點選的影象連結。

所需時間： 15-20 分鐘

學習的技能： Teams webhook 整合、Node-RED HTTP 請求、自動化通知系統

第一步：設定 Microsoft Teams Webhook​

1.1 訪問您的 Teams 頻道​

  1. 開啟 Microsoft Teams，並導航到檢查通知的頻道
  2. 點選頻道名稱旁邊的 三個點 (•••)
  3. 從下拉選單中選擇 "管理頻道"

1.2 新增傳入 Webhook 聯結器​

  1. 在頻道管理選單中點選 "聯結器"
  2. 在聯結器列表中 搜尋 "傳入 Webhook"
  3. 點選傳入 Webhook 選項旁的 "新增"

1.3 配置 Webhook 設定​

  1. 名稱：輸入描述性名稱（例如，“OV20i 檢查警報”）
  2. 圖示：可選地上傳自定義圖示用於您的通知
  3. 點選 "建立" 以生成 webhook

1.4 儲存 Webhook URL​

  1. 複製生成的 webhook URL - 這對於 Node-RED 設定至關重要
  2. 將 URL 儲存 在安全的位置（您將在第二步中需要它）
  3. 點選 "完成" 以完成 Teams 設定

檢查點： 您現在應該有一個看起來像這樣的 webhook URL：https://yourcompany.webhook.office.com/webhookb2/...

第二步：訪問 OV20i Node-RED​

2.1 導航到 Node-RED​

  1. 開啟您的 OV20i 網路介面
  2. 轉到 配方編輯器，並點選 配置 I/O 或從麵包屑選單中選擇 "IO 塊"

2.2 準備您的工作區​

  1. 在 Node-RED 畫布中清理一個區域 用於您的 Teams 整合流程
  2. 識別左側的調色盤，其中包含可用節點
  3. 規劃您的流程：觸發 → 處理 → 傳送到 Teams

第三步：構建 Node-RED 流程​

3.1 新增所需節點​

從調色盤中將以下節點拖到您的畫布上：

  1. 注入節點（用於測試）
  2. 功能節點（用於格式化訊息）
  3. HTTP 請求節點（傳送到 Teams）
  4. 除錯節點（可選，用於故障排除）

3.2 連線節點​

  1. 將注入 輸出連線到 功能 輸入
  2. 將功能 輸出連線到 HTTP 請求 輸入
  3. 將 HTTP 請求 輸出連線到 除錯 輸入（可選）

流程結構：

Inject → Function → HTTP Request → Debug

第 4 步：配置功能節點​

4.1 基本訊息配置​

  1. 雙擊功能節點以開啟配置
  2. 用以下基本訊息格式替換預設程式碼：
// Basic Teams message
msg.headers = {
    "Content-Type": "application/json"
};

msg.payload = {
    text: "You got a new message from your OV20i"
};

return msg;

4.2 帶影象連結的高階訊息​

用於帶有可點選影象的動態檢查結果：

// Dynamic message with inspection image
let imageUrl = msg.payload.image_url;

msg.headers = {
    "Content-Type": "application/json"
};

msg.payload = {
    text: `Inspection Complete - [View Image](${imageUrl})`
};

return msg;

4.3 完整檢查通知​

用於完整的檢查詳細資訊：

// Complete inspection notification
const inspectionData = msg.payload;
const imageUrl = inspectionData.image_url;
const result = inspectionData.result ? "PASS" : "FAIL";
const timestamp = new Date().toLocaleString();

msg.headers = {
    "Content-Type": "application/json"
};

msg.payload = {
    text: `🔍 **Inspection ${result}** - ${timestamp}\n\n[View Image](${imageUrl})`
};

return msg;

4.4 儲存功能配置​

  1. 點選 "完成" 以儲存功能節點
  2. 給節點一個描述性名稱，例如 "格式化 Teams 訊息"

第 5 步：配置 HTTP 請求節點​

5.1 設定 HTTP 請求​

  1. 雙擊 HTTP 請求節點以進行配置
  2. 設定方法：從下拉選單中選擇 "POST"
  3. 設定 URL：貼上您在步驟 1.4 中獲得的 Teams webhook URL
  4. 設定返回：選擇 "UTF-8 字串"

5.2 其他設定​

  • 名稱：輸入 "傳送到 Teams" 以便清晰
  • 頭部：保持為空（由功能節點處理）
  • 有效載荷：保持為 "忽略"（由功能節點處理）

5.3 儲存 HTTP 配置​

  1. 點選 "完成" 以儲存 HTTP 請求節點
  2. 驗證 webhook URL 是否正確 - 這對成功至關重要

第 6 步：測試您的整合​

6.1 部署流程​

  1. 點選右上角的 "部署" 按鈕
  2. 等待 "成功部署" 確認
  3. 檢查節點上的任何錯誤指示（紅色三角形）

6.2 使用注入節點進行測試​

  1. 點選注入節點左側的按鈕
  2. 檢查除錯面板（右側邊欄）是否有任何錯誤訊息
  3. 驗證訊息是否出現在您的 Teams 頻道中

6.3 驗證 Teams 通知​

  1. 切換到 Microsoft Teams 並檢查您的目標頻道
  2. 查詢來自您的 OV20i 的測試訊息
  3. 測試任何可點選的連結以確保它們正常工作

第 7 步：與檢查流程整合​

7.1 連線到檢查結果​

要在每次檢查後傳送自動通知：

  1. 找到您的主要檢查流程（通常以 "所有塊輸出" 開頭）
  2. 將您的 Teams 通知 作為主流程的一個分支新增
  3. 在檢查處理後連線，但在最終結果之前

7.2 示例整合流程​

All Block Outputs → [Inspection Logic] → Final Pass/Fail
                                      ↓
                               Format Teams Message → Send to Teams

7.3 過濾通知（可選）​

僅在檢查失敗時傳送通知：

// Only send notifications for failures
const inspectionResult = msg.payload.result;

if (!inspectionResult) {  // Only if inspection failed
    const imageUrl = msg.payload.image_url;

    msg.headers = {
        "Content-Type": "application/json"
    };

    msg.payload = {
        text: `⚠️ **INSPECTION FAILED** - Immediate attention required\n\n[View Failed Image](${imageUrl})`
    };

    return msg;
} else {
    return null;  // Don't send message for passing inspections
}

第 8 步：故障排除​

8.1 常見問題​

問題症狀解決方案
Teams 中沒有訊息除錯顯示成功但沒有 Teams 通知檢查 webhook URL，驗證網路連線
HTTP 錯誤 400除錯中的錯誤請求檢查訊息格式，確保 Content-Type 頭
影象連結無法開啟訊息出現但影象無法開啟驗證影象 URL 是否可從 Teams 使用者網路訪問
流程未觸發預期時沒有除錯輸出檢查流程連線，驗證觸發條件

8.2 除錯您的流程​

  1. 在每個步驟後新增除錯節點 以追蹤資料流
  2. 檢查除錯面板 以獲取錯誤訊息和資料結構
  3. 使用注入節點進行測試 以隔離配置問題
  4. 透過外部工具測試 webhook URL 以進行驗證（如有必要）

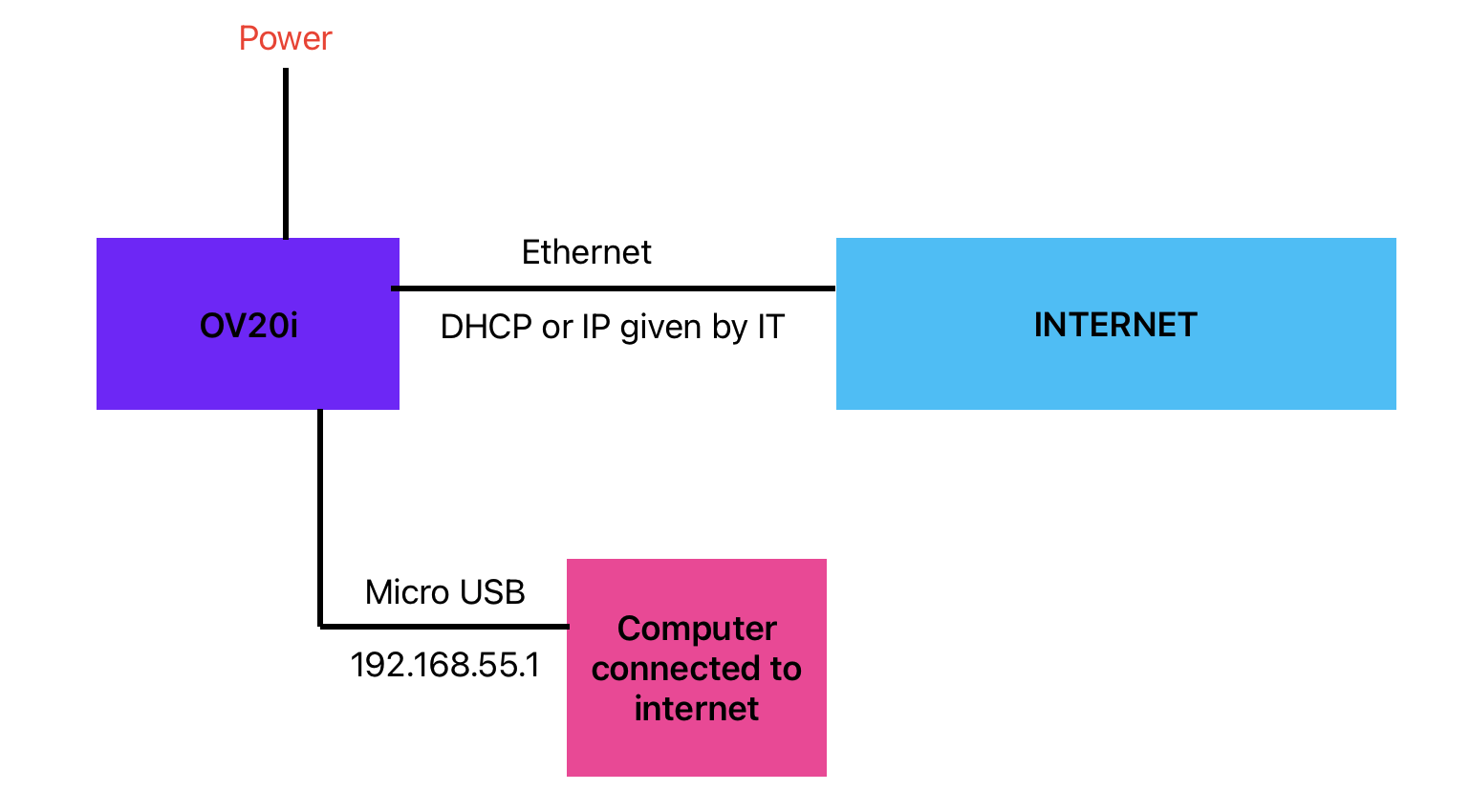

8.3 網路連線​

  1. 確保 OV20i 可以訪問網際網路 （從相機進行 ping 測試）
  2. 檢查可能阻止出站 HTTPS 的防火牆設定
  3. 驗證 Teams webhook URL 的 DNS 解析
  4. 在與相機相同的網路上從瀏覽器測試

成功！您的 Teams 整合已完成​

您的 OV20i 相機現在可以：

✅ 向 Microsoft Teams 頻道傳送自動通知

✅ 包含可點選的影象連結 以便立即檢查

✅ 根據檢查結果過濾通知

✅ 提供豐富的格式，包括檢查細節和時間戳

✅ 支援多個頻道 用於不同型別的通知

最佳實踐​

訊息管理​

  • 為不同型別的通知使用描述性頻道名稱
  • 在訊息中包含時間戳 和站點識別符號
  • 過濾訊息 以避免通知過載
  • 在生產部署前進行徹底測試

安全考慮​

  • 保護 webhook URL - 將其視為敏感憑據
  • 對所有通訊使用 HTTPS （Teams 預設）
  • 限制網路訪問 僅限必要服務
  • 定期輪換 webhook URL 以防被洩露

效能最佳化​

  • 批次傳送通知 如果傳送多條訊息
  • 對網路故障使用適當的重試邏輯
  • 監控訊息投遞 成功率
  • 實施速率限制 以避免 Teams API 限制


下一步​

設定 Teams 整合後：

  1. 為各種檢查型別建立不同的通知頻道
  2. 為關鍵故障設定升級工作流程
  3. 與其他團隊工具整合 （電子郵件、簡訊等）
  4. 構建儀表板 將 Teams 與其他監控工具結合
  5. 培訓您的團隊 以響應自動通知
跳過手動設定

整合構建器 可以根據簡單的英文描述生成完整的 Teams 通知流程。描述您想要的內容（例如，“當零件失敗時，將檢查結果和影象釋出到 Teams 頻道”），並在幾秒鐘內獲得生產就緒的 Node-RED 流程。
