成像設定指南
本指南將引導您配置 OV20i 的成像和照明設定，以實現最佳的檢測質量。包括焦距、曝光、照明和觸發模式設定。
影片指南
檢視此主題的實際操作：在幾分鐘內部署 AI 檢測

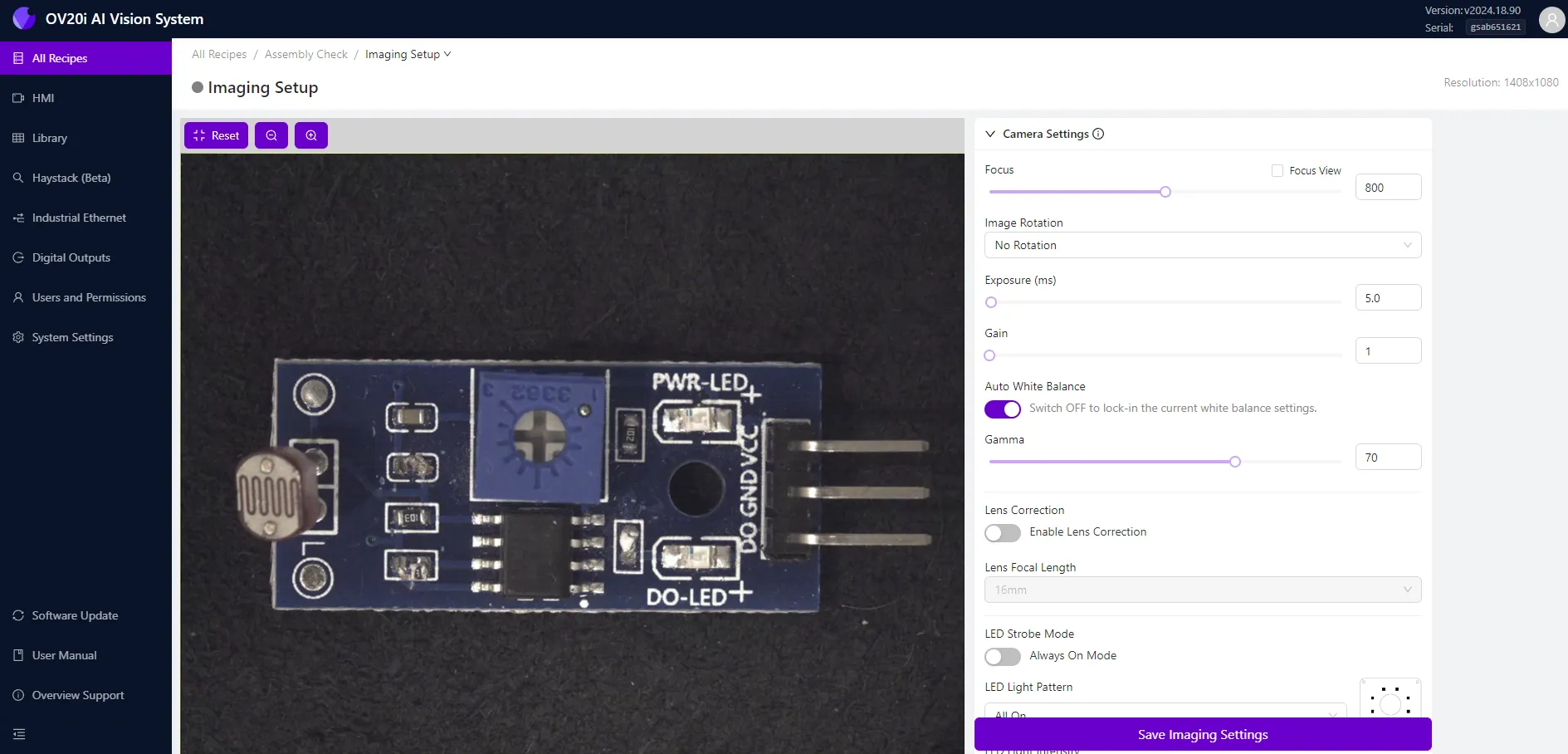

實時預覽和縮放
- 預覽窗格（左側）顯示 OV20i 相機的實時檢視。
- 使用 放大/縮小 工具（左上角）或滑鼠滾輪調整預覽放大倍數。
- 點選 重置 或更改頁面以將縮放恢復為預設值。
備註
縮放僅影響螢幕顯示，不影響相機的實際視野。
相機設定
| 設定 | 描述 |
|---|---|
| 焦距 | 使用滑塊或數值輸入進行調整。向左移動以對近處物體進行聚焦，向右移動以對遠處物體進行聚焦。 |
| 焦距檢視 | 啟用以突出邊緣並顯示焦距評分（右上角）。評分越高 = 聚焦越清晰。 |
| 影象旋轉 | 翻轉檢視（180°）以匹配使用者方向。不會影響模型資料。 |
| 曝光（毫秒） | 設定快門時間。更高 = 更亮的影象，但會增加運動模糊。 |
| 增益 | 數字增強影象亮度。使用時請小心以避免噪聲。 |
| 自動白平衡 | 預設啟用。自動調整顏色。在儲存成像設定之前請關閉。 |
| 伽瑪 | 直接從相機感測器調整影象對比度。 |
| 鏡頭校正 | 啟用並選擇焦距以補償鏡頭失真。 |
照明設定
| 照明選項 | 描述 |
|---|---|
| LED 閃光模式 | 啟用時，LED 僅在影象捕獲期間閃爍。禁用時，LED 持續開啟（建議在設定期間使用）。 |
| LED 燈光模式 | 選擇哪些 LED 象限處於活動狀態：左、右、上、下或組合。 |
| LED 燈光強度 | 使用滑塊或輸入框調整整合 LED 的亮度。 |
光度控制
啟用以改善在挑戰性表面（如浮雕、紋理或反射部件）上的成像。
- OV20i 捕獲多個不同照明角度的影象。
- 生成複合影象以減少陰影並增強特徵可見性。
| 選項 | 描述 |
|---|---|
| 序列 | 選擇：左+右，上+下，所有側面。 |
觸發設定
選擇您希望的影象捕獲方法：
| 觸發型別 | 描述 |
|---|---|
| 手動 HMI 觸發 | 使用 HMI 頁面上的捕獲按鈕。建議在設定期間使用。 |
| 硬體觸發 | 透過物理輸入（按鈕、感測器等）觸發。 |
| PLC 觸發 | 透過 PLC 的數字訊號觸發。需要 Ethernet/IP 或 PROFINET 設定。 |
| 間隔觸發 | 在固定時間間隔內自動捕獲。 |
| 對齊器觸發 | 僅在對齊塊檢測到匹配時捕獲。 |
高階觸發選項
| 設定 | 描述 |
|---|---|
| 觸發延遲（微秒） | 觸發訊號與影象捕獲之間的延遲。 |
| 觸發去抖（微秒） | 訊號必須穩定的最短時間才能有效。 |
| 間隔（毫秒） | 自動捕獲之間的時間（針對間隔觸發）。 |
| 節流（毫秒） | 任何兩個捕獲之間的最短時間。 |
備註
在 PLC 和硬體觸發模式下，實時預覽被禁用。
在設定和測試期間使用 手動 HMI 觸發。
儲存設定
調整焦距、照明或觸發配置後，請始終點選 儲存成像設定（右下角）。
成像設定提示
- 將 OV20i 放置在儘可能填滿畫面的部件上。
- 最小化環境光——依靠 OV20i 內建的 LED 燈以減少陰影。
- 對於移動部件：降低曝光，增加增益以避免模糊。
