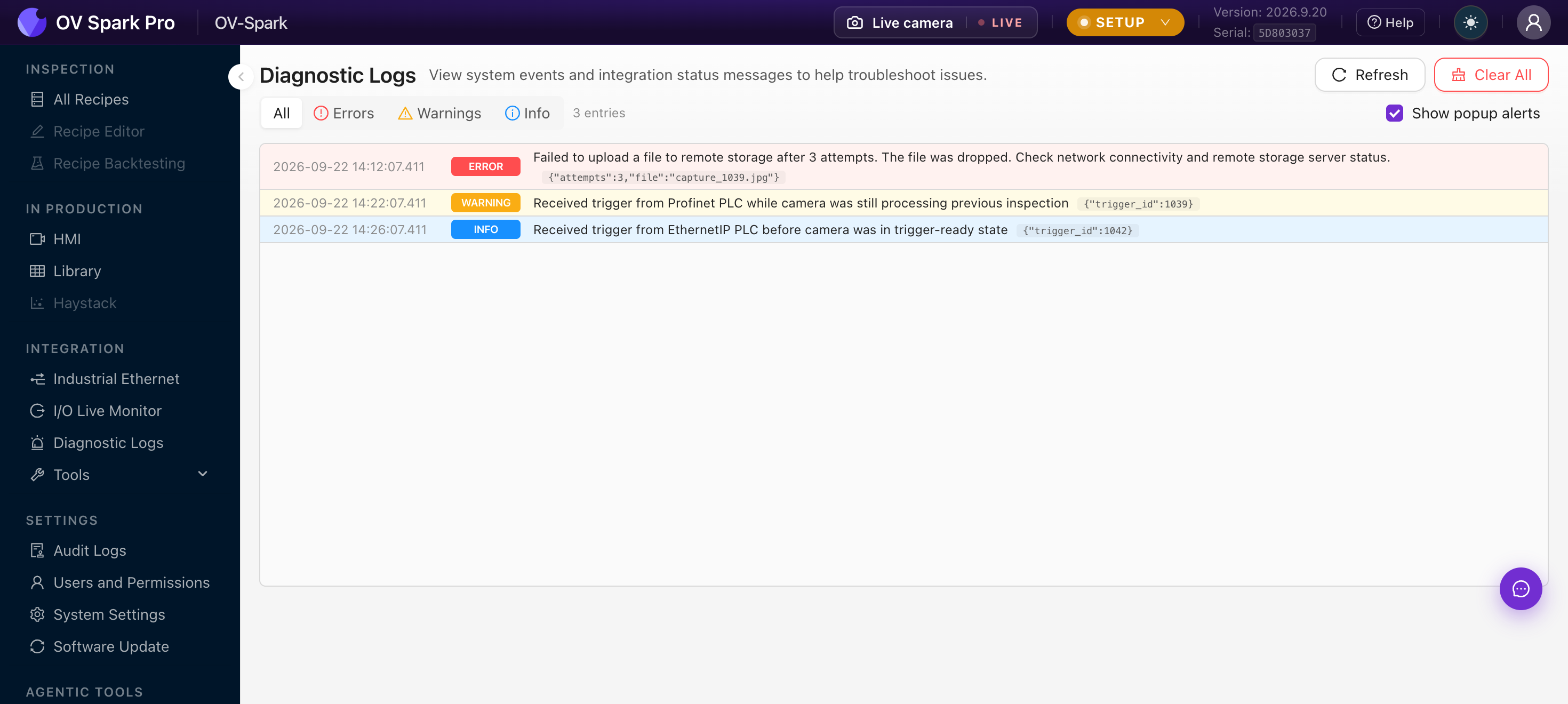

Diagnoseprotokolle
Diagnoseprotokolle sind die Art der Kamera, Ihnen in verständlicher Sprache mitzuteilen, was schiefgelaufen ist oder beinahe schiefgelaufen wäre. Es ist die erste Anlaufstelle, wenn sich die Linie merkwürdig verhält, aber nichts offensichtlich defekt ist.
Die neuesten Einträge erscheinen unten und kommen live an, sodass Sie dies geöffnet lassen können, während jemand die Linie betreibt.
Bedienelemente
| Bedienelement | Funktion |
|---|---|
| All / Errors / Warnings / Info | Nach Schweregrad filtern |
| Refresh | Feed neu laden |
| Clear All | Alle Einträge nach Bestätigung löschen – nicht rückgängig zu machen |
| Show popup alerts | Benachrichtigung einblenden, wenn ein neues Ereignis eintrifft |
| Load More | Ältere Einträge laden, 100 auf einmal |
Jede Zeile enthält einen Zeitstempel, ein Schweregrad-Badge, die Meldung und eine Kontext-Payload wie {"trigger_id":1039}. Wiederholte Ereignisse werden mit einer Zählung sowie dem ersten und letzten Auftreten dedupliziert – so erkennen Sie den Unterschied zwischen einem einmaligen Vorfall und etwas, das in jedem Zyklus auftritt.
Die wichtigsten Meldungen
Die meisten echten Integrationsprobleme zeigen sich als eine Handvoll bestimmter Einträge.
Trigger while busy
Received trigger from Profinet PLC while camera was still processing previous inspection
Die Linie triggert schneller, als die Kamera fertig werden kann. Lösungsmöglichkeiten, grob in bevorzugter Reihenfolge:
- Trigger-Rate reduzieren oder die Teile weiter auseinander platzieren
- Rezept vereinfachen, da weniger oder kleinere Regionen schneller laufen
- Image-Trigger-Puffer erhöhen und akzeptieren, dass die Ergebnisse dann dem Teil hinterherlaufen
Eine Warteschlange hält die Kamera beschäftigt, aber das Ergebnis passt nicht mehr zum Teil vor dem Ausschleusetor. Wenn Ihre nachgelagerte Logik von One-in-One-out ausgeht, belassen Sie den Puffer bei 0, sodass ein Overrun gemeldet statt stillschweigend verzögert wird.
Trigger not ready
Received trigger from EthernetIP PLC before camera was in trigger-ready state
Die SPS hat getriggert, bevor die Kamera bereit war. In der Regel wird das Handshake nicht beachtet, oder die SPS beginnt bereits während des Kamerastarts zu triggern. Prüfen Sie die Handshake-Sequenz unter Industrial Ethernet.
Ungültige Rezept-ID oder Rezeptwechsel während laufender Prüfung
Die SPS hat eine Rezeptnummer angefordert, die die Kamera nicht hat, oder einen Wechsel mitten in einer Prüfung angefordert. Prüfen Sie die PLC recipe ID-Werte in Schritt 5 jedes Rezepts gegen das, was die Steuerung sendet.
Fehler beim Remote-Speicher
Failed to upload a file to remote storage after 3 attempts. The file was dropped.
Die Aufnahme wurde normal geprüft, aber das Bild hat die Remote-Freigabe nicht erreicht. Prüfen Sie den Netzwerkpfad und den Speicherserver, und führen Sie dann Test connection unter Remote-Speicher aus. Diese Meldungen sollten Sie im Auge behalten, da der Verlust aus Sicht der Linie unbemerkt bleibt.
Unterschied zu den Audit-Protokollen
Sie beantworten unterschiedliche Fragen, und zum falschen zu greifen kostet Zeit.
| Diagnoseprotokolle | Audit-Protokolle | |
|---|---|---|
| Erfasst | Was das System erlebt hat | Was eine Person getan hat |
| Typische Frage | „Warum ist die Linie stehengeblieben?" | „Wer hat den Schwellwert geändert?" |
| Löschbar | Ja | Nein |
