Registros de Diagnóstico

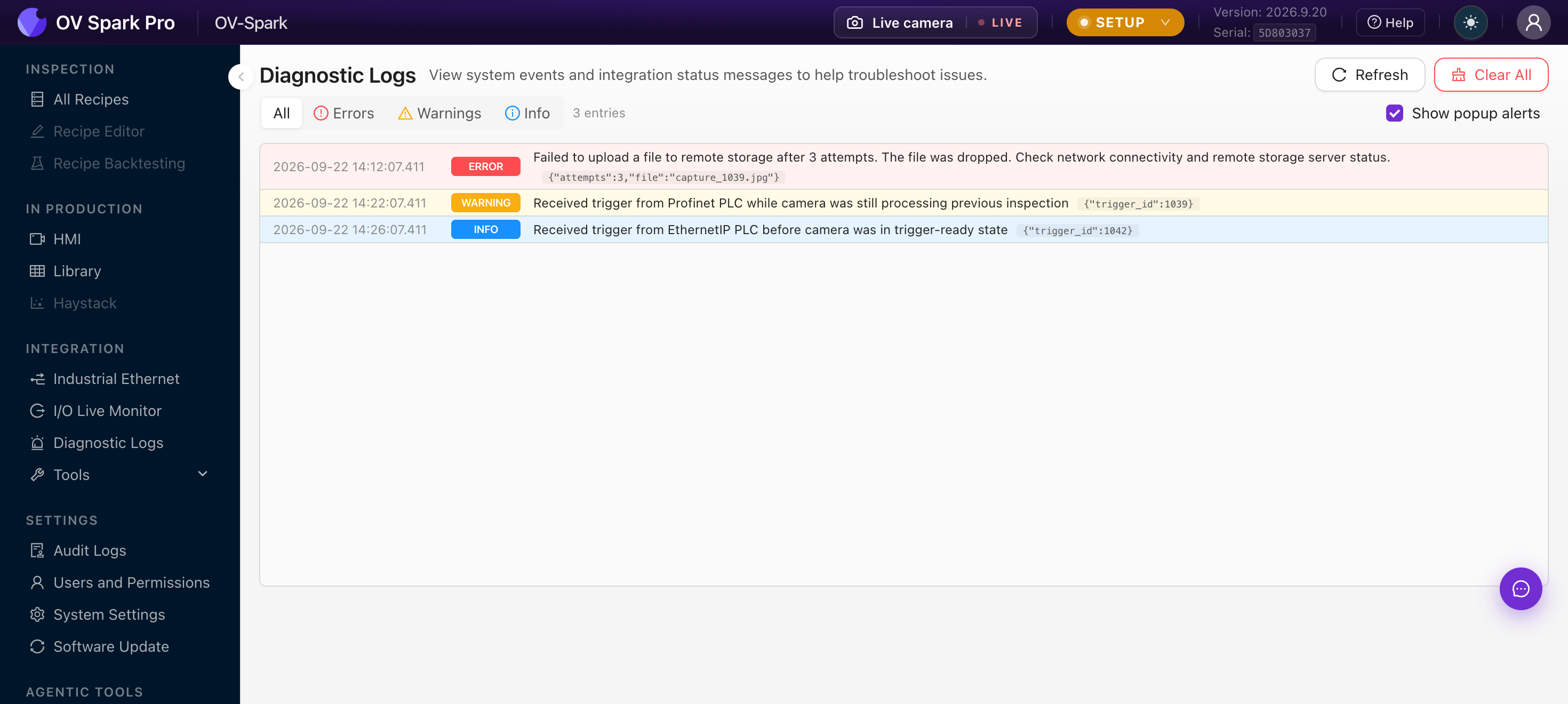

Los Registros de Diagnóstico son la forma en que la cámara le informa, en lenguaje sencillo, sobre cosas que salieron mal o que estuvieron a punto de salir mal. Es el primer lugar donde buscar cuando la línea se comporta de forma extraña pero nada parece estar obviamente roto.
Las entradas más recientes aparecen en la parte inferior y llegan en vivo, por lo que puede dejar esto abierto mientras alguien opera la línea.
Controles
| Control | Qué hace |
|---|---|
| Todos / Errores / Advertencias / Información | Filtrar por severidad |
| Actualizar | Recargar el feed |
| Borrar todo | Elimina todas las entradas, con confirmación, y no se puede deshacer |
| Mostrar alertas emergentes | Muestra una notificación cuando llega un nuevo evento |
| Cargar más | Obtener entradas más antiguas, 100 a la vez |
Cada fila incluye una marca de tiempo, una insignia de severidad, el mensaje y una carga útil de contexto como {"trigger_id":1039}. Los eventos repetidos se deduplican con un conteo y las horas de la primera y última ocurrencia, que es como se distingue un caso aislado de algo que ocurre en cada ciclo.
Los mensajes que más importan
La mayoría de los problemas reales de integración aparecen como una de un puñado de entradas.
Disparo mientras está ocupada
Received trigger from Profinet PLC while camera was still processing previous inspection
La línea está disparando más rápido de lo que la cámara puede terminar. Opciones, aproximadamente en orden de preferencia:
- Reducir la tasa de disparo, o espaciar más las piezas
- Simplificar la receta, ya que menos regiones o regiones más pequeñas se procesan más rápido
- Aumentar el búfer de disparo de imagen, aceptando que los resultados queden rezagados respecto a la pieza
Una cola mantiene a la cámara ocupada, pero el resultado ya no corresponde con la pieza que está frente a la compuerta de rechazo. Si su lógica aguas abajo asume uno entra, uno sale, deje el búfer en 0 para que un desbordamiento se reporte en lugar de retrasarse silenciosamente.
Disparo no listo
Received trigger from EthernetIP PLC before camera was in trigger-ready state
El PLC disparó antes de que la cámara estuviera armada. Normalmente el handshake no está siendo observado, o el PLC comienza a disparar durante el arranque de la cámara. Verifique la secuencia de handshake en Industrial Ethernet.
ID de receta inválido, o cambio de receta mientras está ocupada
El PLC solicitó un número de receta que la cámara no tiene, o solicitó cambiar en medio de una inspección. Verifique los valores del PLC recipe ID en el Paso 5 de cada receta contra lo que el controlador está enviando.
Fallas de Almacenamiento remoto
Failed to upload a file to remote storage after 3 attempts. The file was dropped.
La captura se inspeccionó normalmente, pero la imagen no llegó al Recurso compartido remoto. Verifique la ruta de red y el servidor de almacenamiento, luego ejecute Test connection en Almacenamiento remoto. Vale la pena vigilarlos, porque la pérdida es silenciosa desde el punto de vista de la línea.
En qué se diferencia esto de los Registros de Auditoría
Responden preguntas diferentes, y usar el equivocado hace perder tiempo.
| Registros de Diagnóstico | Registros de Auditoría | |
|---|---|---|
| Registra | Lo que el sistema encontró | Lo que hizo una persona |
| Pregunta típica | "¿Por qué se detuvo la línea?" | "¿Quién cambió el umbral?" |
| Se puede borrar | Sí | No |
A dónde ir después
- I/O Live Monitor, para ver las señales detrás de estos mensajes
- Industrial Ethernet
- Registros de Auditoría
