Grundlegende Systemkonfiguration

OV10i Hinweis

Die OV10i unterstützt ausschließlich Klassifizierungsmodelle. Die auf dieser Seite erwähnten Segmentierungsfunktionen stehen bei den Kameras OV20i und OV80i zur Verfügung.

Dieses Deep Dive behandelt DHCP- versus statische IP-Strategien, die Konfiguration statischer IP-Adressen, Methoden zum Auffinden der IP-Adresse einer Kamera, Best Practices für das Design der Netzwerkarchitektur bei Mehrkamera-Installationen, die Konfiguration wesentlicher Produktionsparameter (einschließlich Zeit, Sicherheit und Backups) sowie die Verfahren zum Herunterladen und Analysieren von Systemprotokollen für Diagnosezwecke.

---

Lernziele

Am Ende dieses Deep Dives werden Sie Folgendes verstehen:

• DHCP- vs. statische IP-Strategien für verschiedene Umgebungen
• Konfiguration statischer IP-Adressen für Produktionsumgebungen
• Methoden zum Auffinden von Kameras mit unbekannten IP-Adressen
• Konfiguration kritischer Produktionseinstellungen (Zeit, Sicherheit, Backups)
• Herunterladen und Analysieren von Systemprotokollen
• Planung der Netzwerkarchitektur für Installationen mit mehreren Kameras

DHCP- vs. statische IP-Strategie

Was ist DHCP?

• Dynamic Host Configuration Protocol: Automatische IP-Adresszuweisung
• Funktionsweise: Netzwerk-Router/-Server weist IP-Adressen automatisch zu
• Dynamische Zuweisung: IP-Adressen können sich bei einem Neustart des Geräts ändern
• Keine manuelle Konfiguration: Gerät fordert IP an, Server stellt verfügbare Adresse bereit
• Üblich in: Büronetzwerken, Heimnetzwerken, temporären Setups

DHCP-Anwendungsfälle

• Tests und temporäre Setups
• Schnelle Demos und Evaluierungen
• Netzwerke mit automatischer IP-Verwaltung
• Büroumgebungen, in denen der Netzwerkadministrator alle IPs verwaltet

Was ist eine statische IP?

• Feste IP-Adresse: Manuell zugewiesen und unveränderlich
• Funktionsweise: Administrator konfiguriert manuell eine bestimmte IP-Adresse am Gerät
• Permanente Zuweisung: IP-Adresse bleibt bei Neustarts und Stromzyklen gleich
• Manuelle Konfiguration erforderlich: IP, Subnetzmaske und Gateway müssen manuell eingestellt werden
• Üblich in: Produktionssystemen, Servern, Industrieanlagen, PLCs

Anwendungsfälle für statische IP

• Produktionsumgebungen (immer empfohlen)
• PLC-Integration und industrielle Netzwerke
• Installationen mit mehreren Kameras
• Systeme mit bestehenden statischen IP-Schemata
• Produktionsregel: Verwenden Sie immer eine statische IP, um Netzwerkkonflikte zu vermeiden

Testen der DHCP-Konfiguration

DHCP-Testverfahren

1. Kamera in den Netzwerkeinstellungen auf DHCP-Modus umstellen
2. Kamera mit einem Internet-Switch oder Router mit DHCP verbinden
3. Kamera neu starten und auf vollständigen Hochlauf warten
4. Kamera erhält neue IP automatisch vom DHCP-Server

Auffinden der neuen DHCP-IP-Adresse

Methode 1: Micro-USB-Zugriff

1. Verbindung über Micro-USB (immer verfügbar unter 192.168.55.1)
2. Netzwerkeinstellungen prüfen, um die zugewiesene DHCP-IP einzusehen
3. Keine Netzwerkkonfiguration auf Ihrem Computer erforderlich

Methode 2: Remote-Zugriffstools

• Tailscale oder ähnliches VPN: Remote-Zugriff auf Kamera, falls konfiguriert
• Router-Administrationsoberfläche: DHCP-Client-Liste prüfen
• Netzwerk-Scan-Tools: Nach neuen Geräten suchen

Was passiert, wenn Sie die Kamera-IP-Adresse nicht kennen?

Szenarien mit verlorener IP-Adresse

• Kamera wurde in ein anderes Netzwerk verschoben
• DHCP-Zuweisung wurde geändert
• Statische IP-Konfiguration vergessen
• Mehrere Kameras mit unbekannten Adressen

Lösung 1: Micro-USB-Methode (funktioniert immer)

• Feste IP-Adresse: 192.168.55.1 (ändert sich nie)
• Keine Konfiguration des Netzwerkadapters erforderlich
• Direkte USB-Verbindung zur Kamera
• Vollständiger Zugriff auf die Oberfläche zum Prüfen der Netzwerkeinstellungen
• Vorteil: Immer eine Backup-Zugriffsmethode verfügbar

Lösung 2: Tools zur Netzwerkerkennung

Wireshark-Netzwerkanalyse:

• Netzwerkverkehr erfassen, um Kamera-Kommunikation zu identifizieren
• Filterung nach MAC-Adresse (falls vom Etikett bekannt)
• DHCP-Anfragen und -Antworten überwachen
• Professionelle Netzwerk-Fehlersuche

IP-Planung für mehrere Kameras

Planung der Netzwerkarchitektur

Konfliktvermeidung:

• Jede Kamera benötigt eine eindeutige IP-Adresse
• IP-Bereiche vor der Installation planen
• Zuweisungen in einer Netzwerktabelle dokumentieren

Vorteile der Netzwerksegmentierung:

• Trennung von Kameraverkehr und Büronetzwerk
• Verbesserte Sicherheit durch Isolation
• Bessere Leistung durch dedizierte Bandbreite
• Einfachere Fehlersuche und Wartung

Beispiele für Produktionsnetzwerk-Schemata

Schema 1: Funktionsbasierte Segmentierung

• Produktionskameras: 192.168.1.100-120
• Qualitätskameras: 192.168.1.150-170
• Steuerungssysteme: Netzwerk 192.168.2.X
• Büronetzwerk: Netzwerk 192.168.10.X

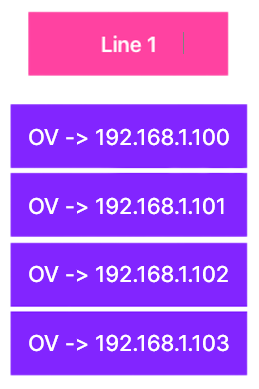

Schema 2: Linienbasierte Segmentierung

• Kameras Linie 1: 192.168.1.100-110
• Kameras Linie 2: 192.168.1.120-130
• Kameras Linie 3: 192.168.1.140-150
• Infrastruktur: 192.168.1.200-220

Zeit- und Datumskonfiguration

NTP-Synchronisierungseinrichtung

Vorteile des Network Time Protocol:

• Wesentlich für die Rückverfolgbarkeit: Genaue Zeitstempel bei allen Inspektionen
• Automatische Zeitsynchronisierung: Keine manuellen Zeitanpassungen erforderlich
• Zeitzoneneinstellungen: Anpassung an Schichtpläne der Produktion
• Backup-Zeitquelle: Sekundären NTP-Server für Zuverlässigkeit konfigurieren

Konfigurationsschritte:

• Primärer NTP-Server: Unternehmens-NTP-Server oder öffentliche Server verwenden
• Zeitzonenauswahl: Korrekte Zeitzone für den Produktionsstandort einstellen
• Synchronisierungsintervall: Automatische Synchronisierungsintervalle
• Zeitvalidierung: Korrekte Zeitanzeige überprüfen

Systembackup und Diagnose

Backup-Strategie und -Komponenten

Kritische Backup-Elemente:

• Rezeptkonfigurationen: Alle KI-Modelle und Inspektionseinstellungen
• Node-RED-Flows: Benutzerdefinierte Automatisierungslogik und Workflows
• Systemeinstellungen: Netzwerk-, Sicherheits- und Benutzerkonfigurationen
• Kalibrierungsdaten: Kameraspezifische Einstellungen und Ausrichtungen

Backup-Verfahren:

• Automatisierte Exporte: Regelmäßige Backup-Vorgänge planen
• Versionskontrolle: Konfigurationsänderungen im Zeitverlauf nachverfolgen
• Remote-Speicherung: Backup an Netzwerkspeicherort oder externes System
• Wiederherstellungstests: Backup-Integrität und Wiederherstellungsverfahren überprüfen

Systemprotokolle und Diagnose

Protokollkategorien:

• Systemereignisse: Start, Herunterfahren, Fehlerzustände
• Inspektionsergebnisse: Pass/Fail-Daten mit detaillierten Zeitstempeln
• Netzwerkaktivität: Kommunikationsprotokolle und Verbindungsprobleme
• Benutzeraktionen: Konfigurationsänderungen und Zugriffsdaten

Protokollverwaltung:

• Download-Funktion: Protokolle für die Offline-Analyse exportieren
• Protokollrotation: Automatische Bereinigung alter Protokolldateien
• Remote-Überwachung: Integration mit Überwachungssystemen des Kunden
• Fehlersuche: Protokolle für systematische Problemdiagnose nutzen
