Objektivauswahl & Installation

Diese Anleitung zeigt Ihnen, wie Sie das richtige Objektiv für Ihre Anwendung auswählen und Objektive an der OV10i-Kamera sicher austauschen. Die Wahl des Objektivs bestimmt das Field of View (FOV) und den Arbeitsabstand.

Wann diese Anleitung verwenden: Wenn Sie den Arbeitsabstand ändern, das Sichtfeld anpassen oder ein beschädigtes Objektiv ersetzen müssen.

Voraussetzungen​

  • OV10i-Kamerasystem
  • Kreuzschlitzschraubendreher
  • Ersatzobjektiv (6 mm, 8 mm, 12 mm, 16 mm oder 25 mm)
  • Für 25-mm-Objektiv: Zusätzliche Komponenten des Distanzring-Kits
Vor dem Kauf berechnen

Verwenden Sie den Optics Calculator, um das passende Objektiv für Ihren Arbeitsabstand, Ihr Sichtfeld und Ihre Teilegröße zu finden.

Schritt 1: Erforderliche Objektivgröße berechnen​

1.1 Anforderungen ermitteln​

  • Arbeitsabstand: Wie weit die Kamera von den Teilen entfernt ist
  • Field of View: Wie groß der zu prüfende Bereich sein muss
  • Teilegröße: Abmessungen der zu prüfenden Teile

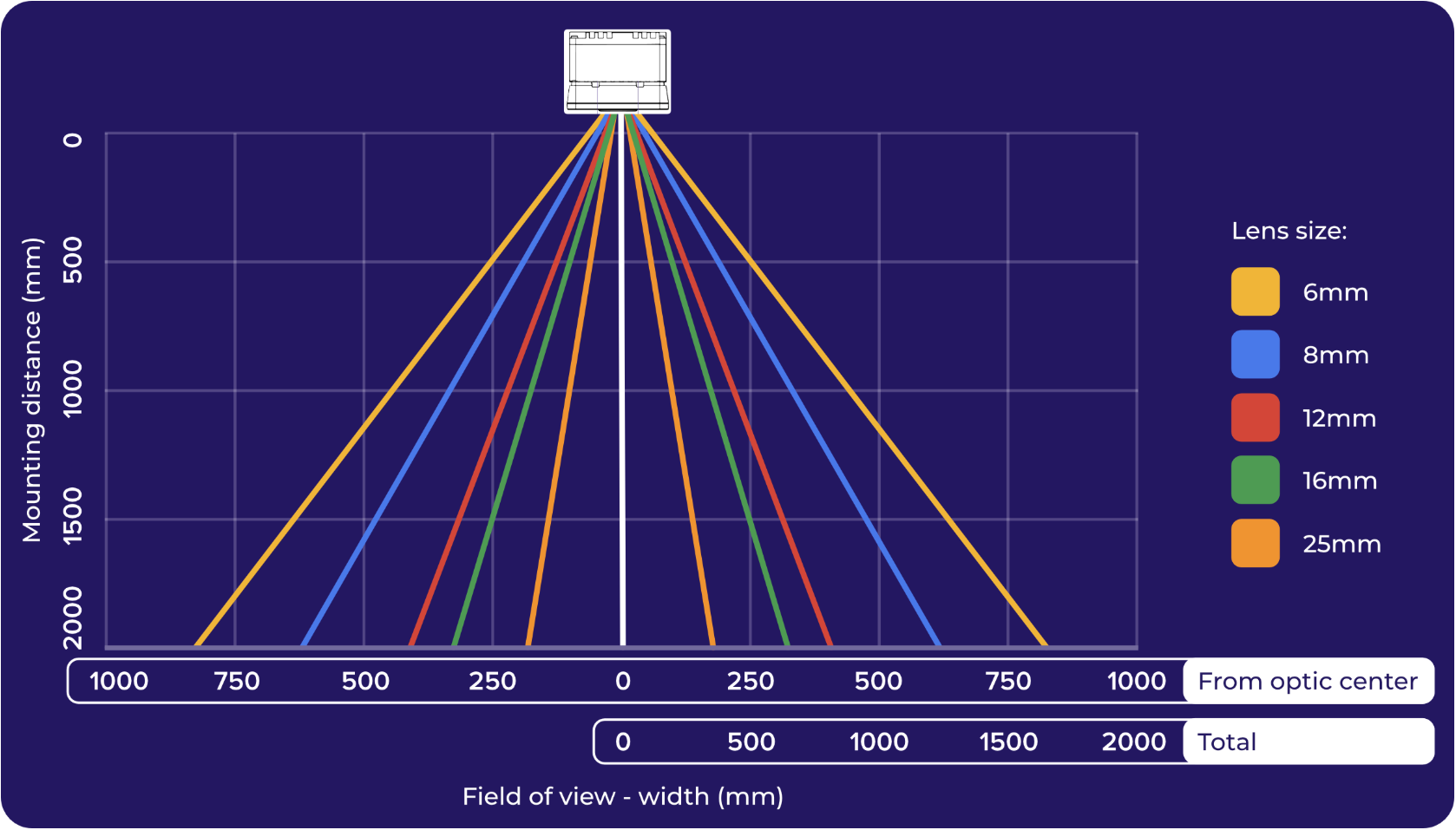

1.2 FOV-Diagramm zur Objektivauswahl verwenden​

Field of View (FOV) Breiten bei verschiedenen Abständen:


Kameraspezifikationen:

  • Seitenverhältnis: 4:3
  • FOV-Höhe: Breite × 0,75
  • Standardobjektiv: 12 mm (im Lieferumfang der Kamera enthalten)

1.3 Online-Rechner​

Verwenden Sie den OV10i Calculator für präzise FOV-Berechnungen basierend auf Ihrem spezifischen Montageabstand und Ihren Objektivanforderungen.

Schritt 2: Standard-Objektivwechsel (6 mm bis 16 mm)​

2.1 Frontplatte entfernen​

  1. Schalten Sie die Kamera aus
  2. Entfernen Sie die vier Eckschrauben der Frontplatte mit einem Kreuzschlitzschraubendreher
  3. Heben Sie die Frontplatte vorsichtig ab, um die LED-Platine und das Objektiv freizulegen

2.2 Objektiv austauschen​

  1. Vorhandenes Objektiv abschrauben durch Drehen gegen den Uhrzeigersinn (nur handfest)
  2. Neues Objektiv einsetzen durch Drehen im Uhrzeigersinn
  3. Nur handfest anziehen – verwenden Sie KEINE Werkzeuge, um Schäden zu vermeiden
warnung

Zu festes Anziehen kann das Objektiv oder die Kameragewinde beschädigen.

2.3 Zusammenbau​

  1. Frontplatte wieder anbringen an der Kamera
  2. Mit den vier zuvor entfernten Schrauben befestigen
  3. Kamera einschalten und Fokus testen

Schritt 3: Installation des 25-mm-Objektivs (Spezialverfahren)​

3.1 Zusätzlich erforderliche Komponenten​

  • M12 25-mm-Objektiv
  • 15-mm-Frontplatten-Distanzstück
  • Distanzringe
  • 4x M3x22 Zylinderkopfschrauben mit Innensechskant

3.2 Distanzring-Konfiguration bestimmen​

  1. Frontplatte entfernen wie in Schritt 2.1
  2. Kamera aufstellen im Arbeitsabstand
  3. Objektiv langsam einschrauben, bis das Bild scharf ist
  4. Objektivüberstand über der Halterung messen
  5. Distanzringe auswählen, die dem gemessenen Abstand entsprechen

3.3 25-mm-Objektiv installieren​

  1. Distanzringe in passender Größe auf das Objektiv schieben
  2. Objektiv mit Distanzringen in die Kamerahalterung einsetzen
  3. Handfest im Uhrzeigersinn anziehen
  4. 15-mm-Frontplatten-Distanzstück mit M3x22-Schrauben anbringen
  5. Originale Frontplatte auf das Distanzstück setzen

Schritt 4: Fokussieren und Testen​

4.1 Erste Fokusprüfung​

  1. Kamera einschalten
  2. Navigieren Sie zu Imaging Setup in der Kameraoberfläche
  3. Focus View verwenden, um optimale Schärfe zu erzielen
  4. Fokus anpassen über die Kamerasteuerung

4.2 Sichtfeld überprüfen​

  1. Prüfen Sie, ob das FOV den erforderlichen Prüfbereich abdeckt
  2. Stellen Sie sicher, dass die Teilepositionierung einen angemessenen Bildbereich ausfüllt
  3. Bestätigen Sie, dass die Bildqualität die Prüfanforderungen erfüllt

Schnellreferenz zur Objektivauswahl​

ObjektivgrößeFOV bei 100 mmFOV bei 1 mFOV bei 2 mBeste Verwendung
6 mmWeites FOVSehr weitExtrem weitGroße Teile, Nahprüfung
8 mmMittel-weitWeitSehr weitAllgemeiner Einsatz, mittelgroße Teile
12 mm (Standard)MittelMittelWeitDie meisten Anwendungen
16 mmSchmalMittelMittelKleinere Teile, Detailarbeiten
25 mmSehr schmalSchmalMittelPräzisionsprüfung, kleine Merkmale

Sicherheit und Best Practices​

Umgang mit Objektiven​

  • Objektive vorsichtig handhaben – Glasflächen nicht berühren
  • Linsenreinigungstuch verwenden bei Verschmutzungen
  • Entfernte Objektive aufbewahren in Schutzbehältern
  • Gewinde prüfen auf Beschädigungen vor der Installation

Installationshinweise​

  • Immer handfest anziehen – niemals Werkzeuge an Objektivgewinden verwenden
  • Passung prüfen vor dem endgültigen Anziehen
  • Schrauben geordnet aufbewahren während der Demontage
  • Kamera ausschalten vor dem Objektivwechsel

Erfolg! Ihr Objektiv ist installiert​

Ihre OV10i-Kamera verfügt nun über:

✅ Korrektes Objektiv für Ihre Anwendungsanforderungen

✅ Passendes Sichtfeld für die Teileprüfung

✅ Optimalen Arbeitsabstand für Ihren Aufbau

✅ Sichere Montage für einen zuverlässigen Betrieb

Nächste Schritte​

Nach der Objektivinstallation:

  1. Bildgebungseinstellungen konfigurieren für das neue Objektiv
  2. Fokus aktualisieren für optimale Schärfe
  3. Mit tatsächlichen Teilen testen, um die Abdeckung zu überprüfen
  4. Kameraposition anpassen bei Bedarf für optimales FOV
  5. Objektivkonfiguration dokumentieren für zukünftige Referenz
