通过 Node-RED 发送邮件

本教程演示如何使用 Node-RED 从 OV10i 摄像头设置自动化邮件通知。您将学习配置 Gmail 集成，并创建将检验警报、系统状态更新以及故障通知直接发送到您的邮箱的工作流。

What You'll Build: 将使用 Gmail SMTP 的一个自动邮件系统，向指定收件人发送 OV10i 检测结果、警报和通知。

Real-World Application: 当检测失败时立即收到邮件警报；向管理层发送每日质量报告；或在系统出现问题时通知维护团队——以上均可从您的视觉检测系统自动完成。

Prerequisites​

  • OV10i 摄像头，具备 Node-RED 访问权限
  • 用于发送邮件的 Gmail 帐户
  • 对 Node-RED 流的基本理解
  • 访问 Google 帐户安全设置

Tutorial Overview​

What we'll build: 一个 Node-RED 流，能够自动发送带有检测结果和系统警报的邮件通知。

Time required: 20-30 分钟（包括 Gmail 设置）

Skills learned: Gmail 应用密码设置、SMTP 配置、自动邮件通知

Step 1: Set Up Gmail App Password​

1.1 Enable 2-Step Verification​

  1. Sign in to your Google Account at accounts.google.com
  2. Click "Security" in the left navigation menu
  3. Find "Signing in to Google" section
  4. Click "2-Step Verification"
  5. Follow the prompts to enable 2-Step Verification if not already enabled
备注

两步验证是在您能够创建应用密码之前所必需的。

1.2 Generate App Password​

  1. Return to Security page after enabling 2-Step Verification
  2. Click "App passwords" (under "Signing in to Google")
  3. Select "Mail" as the app type
  4. Select "Other" as the device type
  5. Enter a name like "OV10i Node-RED Email"
  6. Click "Generate"

1.3 Save Your App Password​

  1. Copy the 16-character password that Google displays
  2. Store it securely - you'll need it for Node-RED configuration
  3. Note: This password is only shown once. If lost, generate a new one

Checkpoint: You should have a 16-character Gmail app password saved for Node-RED use.

Step 2: Install Email Nodes (If Needed)​

2.1 Check for Email Nodes​

  1. Open Node-RED on your OV10i camera
  2. Look in the left palette for an "email" node in the output section
  3. If missing, you'll need to install the email package

2.2 Install Email Package (If Required)​

  1. Click the hamburger menu (≡) in Node-RED
  2. Select "Manage palette"
  3. Click "Install" tab
  4. Search for "node-red-node-email"
  5. Click "Install" next to the package

Step 3: Create Basic Email Flow​

3.1 Add Required Nodes​

  1. Navigate to IO Block to access Node-RED
  2. Drag these nodes from the palette to your canvas:
    • 注入节点（用于测试）
    • Email 节点（来自输出区）
  3. Connect inject output to email input

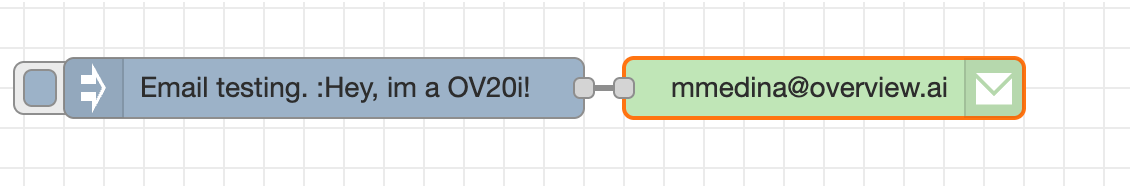

3.2 基本流程结构​

Inject → Email

流程目的：用于测试和基本通知的简易邮件发送。


第4步：配置邮件内容​

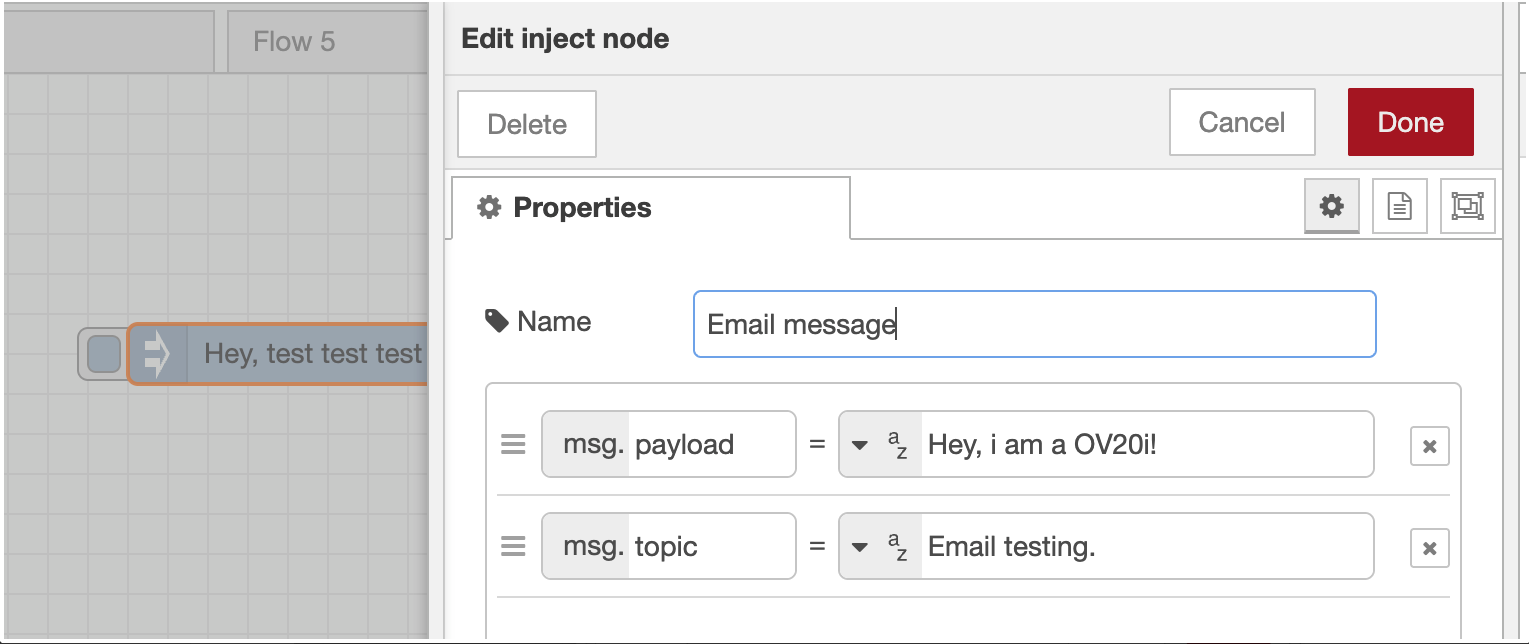

4.1 设置注入节点​

  1. 双击注入节点 以打开属性
  2. 设置有效载荷：
    • 有效载荷类型： "string"
    • 有效载荷值：您的邮件正文文本（例如“来自 OV10i 的检查警报”）
  3. 添加邮件主题：

    • 点击“+ add” 以添加属性

    • 属性名称: "topic"

    • 属性值: 您的邮件主题（例如“OV10i 检查警报”）


4.2 示例基本配置​

有效载荷（邮件正文）：

Inspection completed at Station 1
Status: Alert triggered
Time: Check timestamp for details

主题（邮件主题）：

OV20i Inspection Alert - Station 1

4.3 保存注入节点配置​

  1. 为节点命名，如 "邮件触发器"
  2. 点击“完成” 以保存配置

第5步：配置邮件 SMTP 设置​

5.1 设置邮件节点​

  1. 双击邮件节点 以打开属性
  2. 配置基本设置：
    • 名称： "发送警报邮件"（或描述性名称）
    • 收件人：接收者邮箱地址（例如 quality@company.com）

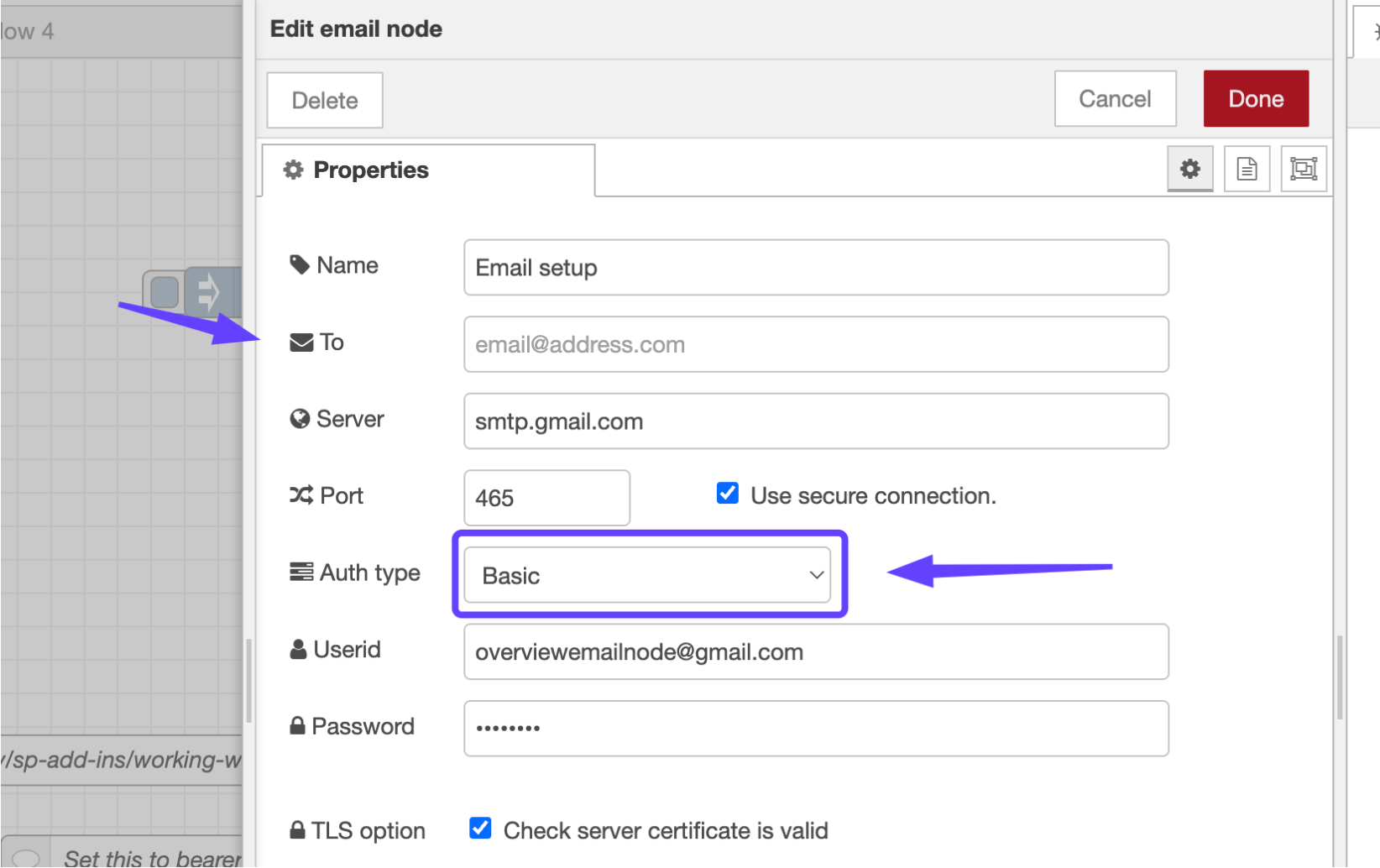

5.2 配置 Gmail SMTP​

  1. 服务器： smtp.gmail.com
  2. 端口： 465
  3. 勾选 "使用安全连接"
  4. 认证类型： Basic
  5. 用户名：完整的 Gmail 地址（例如 alerts@company.com）
  6. 密码：来自步骤1的 16 位应用程序密码

5.3 安全设置​

  1. 勾选 "检查服务器证书是否有效"
  2. 请正确输入所有设置
  3. 点击“完成” 以保存邮件节点配置

检查点： 邮件节点不应显示错误指示并显示收件人地址。


第6步：测试您的邮件流​

6.1 部署并测试​

  1. 点击右上角的“部署”按钮
  2. 等待“部署成功”消息
  3. 点击注入节点按钮（左侧的灰色方形）

6.2 验证邮件送达​

  1. 检查测试邮件的收件人邮箱
  2. 若邮件未出现在收件箱，请检查垃圾邮件文件夹
  3. 在 Node-RED 调试面板中查看任何错误信息

6.3 如有需要，故障排除​

常见问题：

  • 错误的应用程序密码：请重新生成 Gmail 应用程序密码
  • SMTP 设置：请验证服务器和端口是否正确
  • 防火墙：确保允许出站 SMTP 流量

第7步：与检验结果的集成​

7.1 连接到检验流程​

根据检验结果发送邮件：

  1. 找到您的主检验流程（以“All Block Outputs”开头）
  2. 将您的邮件流程作为检验处理的一个分支添加
  3. 在检验逻辑之后连接，但与最终结果并行

7.2 示例集成流程​

All Block Outputs → [Inspection Logic] → Final Pass/Fail
                                      ↓
                              Format Email → Send Email


7.3 动态邮件内容​

Replace the inject node with a function node for dynamic content:

将 inject 节点替换为用于动态内容的 function 节点：

// Dynamic email based on inspection results
const result = msg.payload.result ? "PASSED" : "FAILED";
const timestamp = new Date().toLocaleString();
const station = global.get("station_name") || "Unknown Station";

// Set email subject
msg.topic = `Inspection ${result} - ${station}`;

// Set email body
msg.payload = `Inspection Report:
Status: ${result}
Station: ${station}
Time: ${timestamp}
Image: ${msg.payload.image_url || "No image available"}

Please review and take appropriate action.`;

return msg;

Step 8: Complete Flow Example​

8.1 导入现成的流程​

You can import this complete flow JSON:

[
  {
    "id": "email_node_1",
    "type": "e-mail",
    "name": "Send Inspection Alert",
    "server": "smtp.gmail.com",
    "port": "465",
    "secure": true,
    "authtype": "BASIC",
    "to": "quality@company.com"
  },
  {
    "id": "format_email",
    "type": "function",
    "name": "Format Email Content",
    "func": "const result = msg.payload.result ? 'PASSED' : 'FAILED';\nmsg.topic = `Inspection ${result}`;\nmsg.payload = `Status: ${result}\\nTime: ${new Date()}`;\nreturn msg;"
  }
]

8.2 根据您的需求进行自定义​

  1. 更新贵组织的电子邮件地址
  2. 修改邮件内容 以符合您的具体需求
  3. 调整时序和触发条件
  4. 在生产部署前进行充分测试

故障排除​

常见问题​

问题症状解决方法
身份验证失败""Login failed" 错误验证应用密码是否正确且已启用两步验证
连接超时未发送电子邮件，出现超时错误检查防火墙设置，验证 SMTP 服务器和端口
邮件被标记为垃圾邮件邮件已送达但在垃圾邮件文件夹将发件人添加到安全名单，优化邮件内容
流未触发无调试输出检查流程连接和触发条件

调试您的邮件流程​

  1. 在每个步骤之后添加调试节点 以跟踪数据
  2. 检查 Node-RED 日志 以获取详细错误信息
  3. 如有需要，请使用外部电子邮件客户端测试 SMTP 设置
  4. 验证从相机到 Gmail 服务器的网络连通性

成功！您的邮件集成已完成​

现在，您的 OV10i 摄像头可以：

✅ 发送针对检查结果的自动化邮件通知

✅ 发送包含检查详情的丰富、格式化的消息

✅ 支持多收件人及升级工作流

✅ 提供定期报告和摘要

✅ 根据检查结果进行条件消息处理

最佳实践​

邮件管理​

  • 使用描述性主题，附带明确的状态指示
  • 保持消息简明扼要，同时信息量充足
  • 包含时间戳和站点标识符
  • 在通知中提供可执行信息

安全性与可靠性​

  • 保护应用密码，安全存储并定期轮换
  • 为系统通知使用专用邮箱账户
  • 定期测试邮件投递 以确保可靠性
  • 监控投递失败情况，并提供备用通知方式

性能注意事项​

  • 限制电子邮件发送频率，以避免触发垃圾邮件检测
  • 为不同的告警类型使用合适的收件人列表
  • 对高吞吐量系统实施限流
  • 在包含大附件时，请考虑邮件大小

下一步​

设置完电子邮件通知后：

  1. 为不同类型的告警创建电子邮件模板
  2. 为不同的利益相关者设置分发列表
  3. 为关键问题实现升级工作流
  4. 为管理层创建定期报告
  5. 与其他通知系统集成（SMS、Microsoft Teams 等）
跳过手动设置

The Integration Builder 可以从纯英文描述生成完整的电子邮件通知流程。请描述您想要的内容（例如“在发现缺陷时发送包含检测图像的电子邮件”），即可在几秒钟内获得一个就绪生产的 Node-RED 流。
